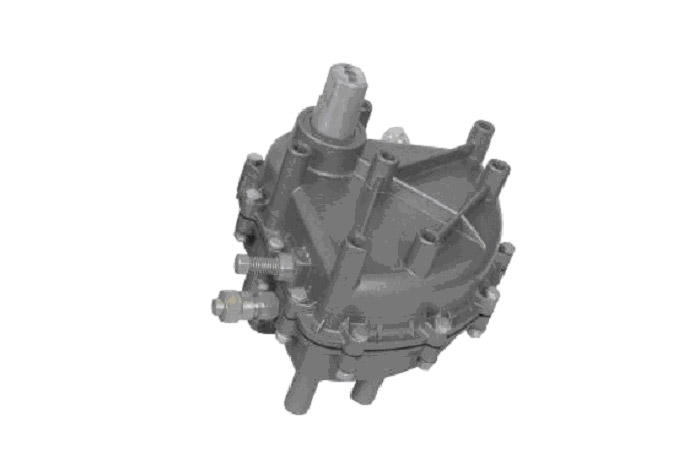

Пневмопривод лопастной ППР-20
Производитель:
ППР-20 является пневмоприводом лопастного типа.
Функциональные возможности
- открытие/закрытие затвора;
- позиционирование диска затвора в любом промежуточном положении (при условии комплектования пневматическим позиционером);
- формирование сигнала о конечных положениях диска затвора (при условии комплектования сигнализатором крайних положений).
Конструктивное исполнение
Управление осуществляется сжатым воздухом давлением 0,4-0,6 МПа, подаваемым в одну или другую полость пневмопривода.
Время срабатывания (перемещение выходного вала из одного крайнего положения в другое) при нагрузке на валу, соответствующей крутящему моменту для рассматриваемого значения давления управления, не превышает 3 с.

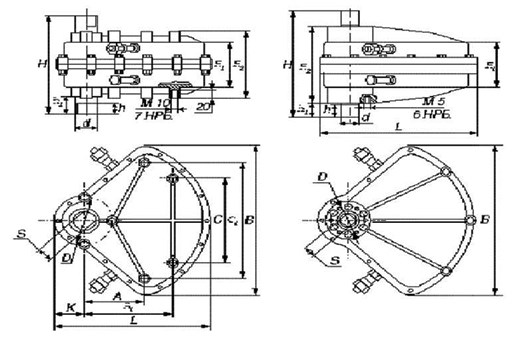

Рис. 1 Схема Пневмопривода ПРР-20
Обозначение | Рис | Размеры, мм | ||||||||||||||
А | А1 | В | С | C1 | D | H | H1 | H2 | L | K | S | d | h | h1 | ||
ППР-1,6 | 2 | - | - | 125 | - | - | 35 | 105 | 46 | 67 | 106 | 30 | 9 | 12 | 15 | 19 |
ППР-3 | 2 | 48 | 70 | 192 | 90 | 147 | 35 | 160 | 56 | 96 | 143 | 34 | 14 | 20 | 15 | 32 |
ППР-10 | 1 | 72 | 100 | 233 | 115 | 197 | 85 | 214 | 88 | 136 | 197 | 50 | 22 | 28 | 23 | 39 |
ППР-20 | 1 | 100 | 130 | 297 | 160 | 255 | 85 | 237 | 96 | 148 | 253 | 60 | 24 | 38 | 24 | 45 |
Модификации
- ППР-1,6,
- ППР-3,
- ППР-10,
- ППР-20.
| Параметр | Значение |
|---|---|
| Питание пневмопривода | сжатый воздух |
| Давление питания | 250÷600 кПа |
| Расход воздуха питания в установившемся режиме, не превышает: при давлении питания 600 кПа и температуре окружающего воздуха 25±15°С | 3,0 м3/ч – для пневмопривода с позиционером |
| 1,0 м3/ч – для всех остальных | |
| Класс загрязненности сжатого воздуха по ГОСТу 17433: | |
| пневмопривод с позиционером | не грубее кл. 3 |
| пневмопривод с распределителем | не грубее кл. 7 |
| пневмопривод без устройств управления и сигнализации | не грубее кл. 9 |
| пневмопривод с сигнализатором | не грубее кл. 9 |
| Время поворота выходного вала из одного крайнего положения в другое при нагрузке, соответствующей крутящему моменту : | |
| пневмопривод с позиционером | не более 16 сек. |
| пневмопривод с распределителем | не более 6 сек. |
| пневмопривод без устройств управления и сигнализации | не более 3 сек. |
| пневмопривод с сигнализатором | не более 3 сек. |
| Положение на трубопроводе для пневмоприводов: | |
| с позиционерам | вертикальное вертикальное, горизонтальное |
| с прочими устройствами управления и сигнализации | |
| Климатическое исполнение по ГОСТ 15150 | У (от -30°С до +70°С) |
