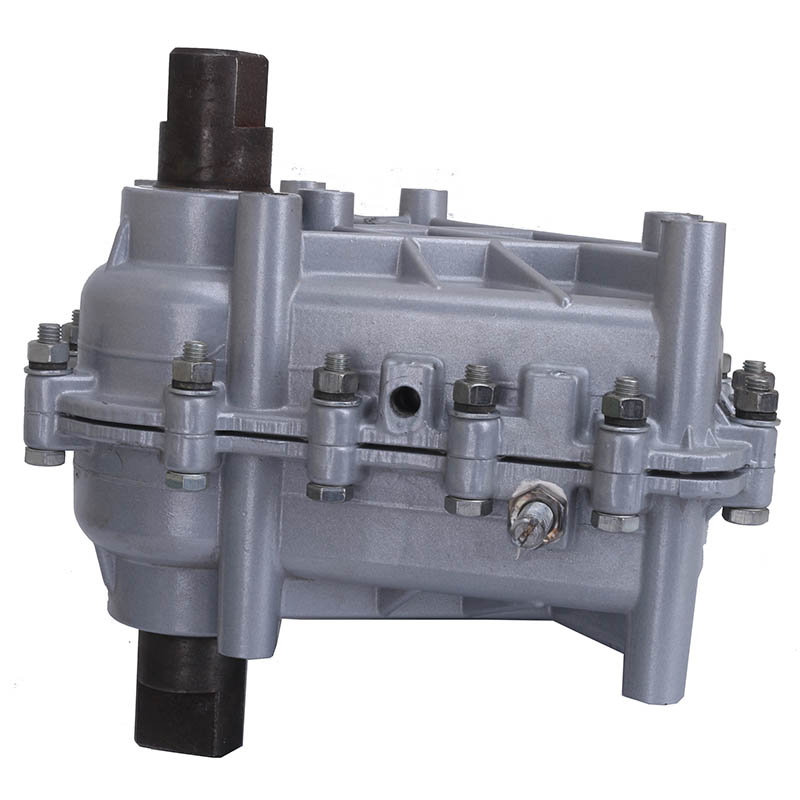

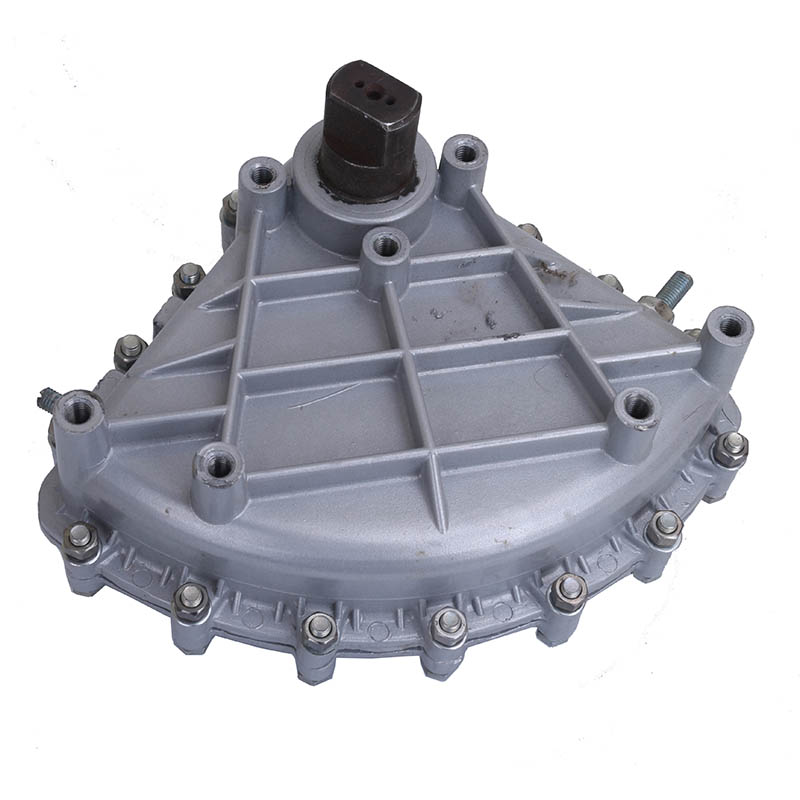

Пневмопривод ППР-10
Производитель:
Пневмопривод ППР-10 предназначен для
- открытие/закрытие затвора;
- позиционирование диска затвора в любом промежуточном положении (при условии комплектования пневматическим позиционером);
- формирование сигнала о конечных положениях диска затвора (при условии комплектования сигнализатором крайних положений).
Конструктивное исполнение
Управление осуществляется сжатым воздухом давлением 0,4-0,6 МПа, подаваемым в одну или другую полость пневмопривода.
Время срабатывания (перемещение выходного вала из одного крайнего положения в другое) при нагрузке на валу, соответствующей крутящему моменту для рассматриваемого значения давления управления, не превышает 3 с.
Модификации
- ППР-1,6,
- ППР-3,
- ППР-10,
- ППР-20.
| Параметр | Значение |
|---|---|
| Питание пневмопривода | Питание пневмопривода |
| Давление питания | 250÷600 кПа |
| Расход воздуха питания в установившемся режиме, не превышает: при давлении питания 600 кПа и температуре окружающего воздуха 25±15°С | 3,0 м3/ч – для пневмопривода с позиционером |
| 1,0 м3/ч – для всех остальных | |
| Класс загрязненности сжатого воздуха по ГОСТу 17433: | |
| пневмопривод с позиционером | не грубее кл. 3 |
| пневмопривод с распределителем | не грубее кл. 7 |
| пневмопривод без устройств управления и сигнализации | не грубее кл. 9 |
| пневмопривод с сигнализатором | не грубее кл. 9 |
| Время поворота выходного вала из одного крайнего положения в другое при нагрузке, соответствующей крутящему моменту : | |
| пневмопривод с позиционером | не более 16 сек. |
| пневмопривод с распределителем | не более 6 сек. |
| пневмопривод без устройств управления и сигнализации | не более 3 сек. |
| пневмопривод с сигнализатором | не более 3 сек. |
| Положение на трубопроводе для пневмоприводов: | |
| с позиционерам | вертикальное вертикальное, горизонтальное |
| с прочими устройствами управления и сигнализации | вертикальное вертикальное, горизонтальное |
| Климатическое исполнение по ГОСТ 15150 | У (от -30°С до +70°С) |
