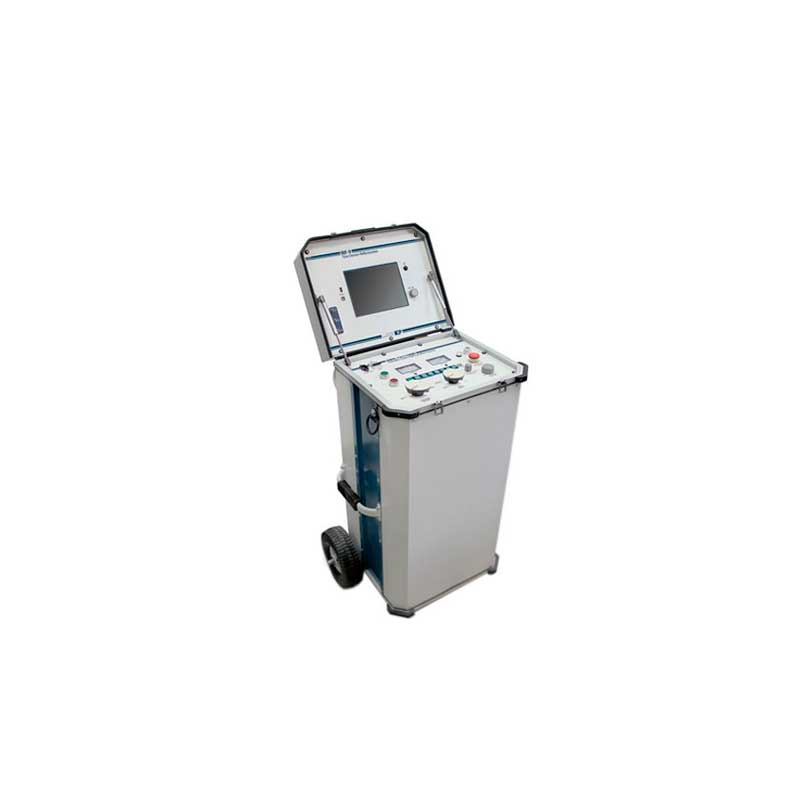

Поисковый комплекс SWG-12/1100R
Поисковый комплекс SWG-12/1100R служит для поиска места повреждения силовых и высоковольтных подземных кабелей.
Устройство и работа
Комплекс включает в себя мощный блок высокого напряжения, который имеет испытательный модуль, модуль прожига и дожига, а так же рефлектометр для обнаружения неисправности кабеля.
Модуль высокого напряжения снабжается мощным (до 1100 Дж) блоком прожига, работающим в диапазонах 3, 6 и 12 кВ. В каждом диапазоне имеется возможность плавной регулировки выходного напряжения. Имеется возможность плавной регулировки скорости следования импульсов прожига. Опция ручного управления одиночным импульсом прожига так же возможна. Режим выпрямленного напряжения постоянного тока обеспечивает быструю диагностику неисправностей. Ток прожига до 100 мА.
Цифровой импульсный рефлектометр (РИФ-9) снабжен 10,4 дюймовым ярким высококонтрастным экраном с сенсорным управлением. Разрешение 800 × 600 пикселей делает изображение резким. Сенсорный экран позволяет оператору перемещаться по меню быстро и легко. Присутствует так же альтернативный способ навигации – рукоятка с встроенной кнопкой.
РИФ-9 объединяет несколько способов локализации повреждения. Он может использоваться как автономное устройство в импульсном режиме (TDR) или в сочетании с высоковольтным блоком, в импульсно-дуговом режиме (ARC).
РИФ-9 имеет USB интерфейс. Комплект поставки включает в себя программное обеспечение для ПК (опция), которое позволяет работать с сохраненными рефлектограммами. Прошивка может легко обновляться через интерфейс USB, с помощью флэш-накопителя.
| № | Наименование | Количество |
| 1 | Комплексная система SWG-12/1100R | 1 |
| 2 | Сумка для кабелей | 2 |
| 3 | Кабель питания (длина 6 м) | 1 |
| 4 | Кабель подключения (длина 6 м) | 1 |
| 5 | TDR кабель с разъемами "крокодил" (длина 2,4 м) | 3 |
| 6 | Кабель заземления (длина 6 м) | 1 |
| 7 | Кабель контрольного заземления (длина 6 м) | 1 |
| 8 | Металлический штырь заземления | 1 |
| 9 | Руководство пользователя | 1 |
| Параметр | Значение |
| ВВ-модуль параметры | |
| ИСПЫТАТЕЛЬНЫЙ РЕЖИМ | |
| Максимальное напряжение выпрямленного тока на выходе системы, кВ | 12 |
| Максимальная сила выпрямленного тока на выходе системы, мА | 10 |
| РЕЖИМ ПРОЖИГА | |
| Максимальное напряжение выпрямленного тока на выходе системы, кВ | 12 |
| Максимальная сила выпрямленного тока на выходе системы, мА | 100 |
| РЕЖИМ АКУСТИКИ | |
| Максимальная энергия импульса разряда на любой ступени, Дж | 1100 |
| Максимальное напряжение выпрямленного тока по ступеням, кВ: - первая ступень - вторая ступень - третья ступень |
3 6 12 |
| Режимы работы |
ручной запуск одиночного импульса; автоматический, с интервалом следования импульсов разряда 3 - 15 с |
| РЕЖИМ АКУСТИКИ (ARC): | |
| Максимальная энергия импульса разряда на любой ступени, Дж | 1100 |
| Максимальное напряжение выпрямленного тока по ступеням, кВ: - первая ступень - вторая ступень - третья ступень |
3 6 12 |
| Режимы работы | ручной запуск одиночного импульса |
| TDR параметры | |
| РИФ-9 | |
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,50 или V/2 = 100 м/мкс), м | 60 / 120 / 250 / 500 / 1000 / 2000 / 5000 / 10000 / 20000 / 50000 / 120000 |
| Разрешающая способность, м: − при коэффициенте укорочения 1,5 (V/2 = 100 м/мкс) − при коэффициенте укорочения 1,87 (V/2 = 80,2 м/мкс) |
0,5 0,4 |
| Приведенная погрешность измерения расстояния, %, не более | 0,2 |
| Частота дискретизации, МГц | 200 |
| Точность временных меток, %, не более | 0,01 |
| Диапазон выходного сопротивления (дискретность 2 Ом), Ом | 2 − 100 |
| Параметры зондирующего импульса: − амплитуда, В − длительность, нс |
45 10 - 100000 |
| Диапазон изменения коэффициент усиления входного усилителя, дБ | от -21 … +69 |
| Количество рефлектограмм для усреднения, шт. | 1 − 64 |
| Диапазон установки коэффициента укорочения: − коэффициента укорочения − скорость распространения V/2, м/мкс |
1,000 – 3,000 50,0 – 150,0 |
| Дискретность установки − коэффициента укорочения − скорость распространения V/2, м/мкс |
0,001 0,001 |
| Объём энергонезависимой памяти: − рефлектограмм с параметрами − данных о коэффициентах укорочения кабелей |
1000 500 |
| Максимальное напряжение на измерительных входах, В, не более | 50 |
| Методы измерения расстояния: − TDR (импульсный метод) − ICE (токовый метод) − Decay (метод связи по напряжению) − ARC метод (импульсно-дуговой метод) |
да да да да |
| Объём энергонезависимой памяти: − рефлектограмм с параметрами − данных о коэффициентах укорочения кабелей |
1200 1000 |
| Связь с компьютером | USB, USB Flash, RS-485 |
| Обновление прошивки через USB Flash (firmware update) | да |
| Разрешение индикатора, точек | цветной сенсорный TFT 800×600, TFT, сенсорный |
| Общие характеристики | |
| Напряжение питающей сети, В | 230 ± 10% |
| Частота питающей сети, Гц | 50 ± 1 |
| Максимальная потребляемая мощность, кВ•А, не более | 2 |
| Масса, кг | 115 |
| Размеры, мм | 731×1112×533 |
