Полуавтомат сварочный Гранит-3У3
Полуавтомат сварочный Гранит-3У3 предназначен для дуговой сварки плавящимся электродом в углекислом газе постоянным током стальных корпусных конструкций во всех пространственных положениях, в том числе с применением еврокассет.
Может быть использован для сварки конструкций из меди и медно-никелевых сплавов в аргоне или азоте.
Полуавтомат Гранит-3У3 по требованию заказчика может поставляться с 2-х или 4-х роликовым подающим механизмом, обеспечивающим сварку порошковой проволокой.
Основные узлы полуавтомата:
- Блок управления, на передней панели которого расположены измерительные приборы для контроля сварочного процесса;

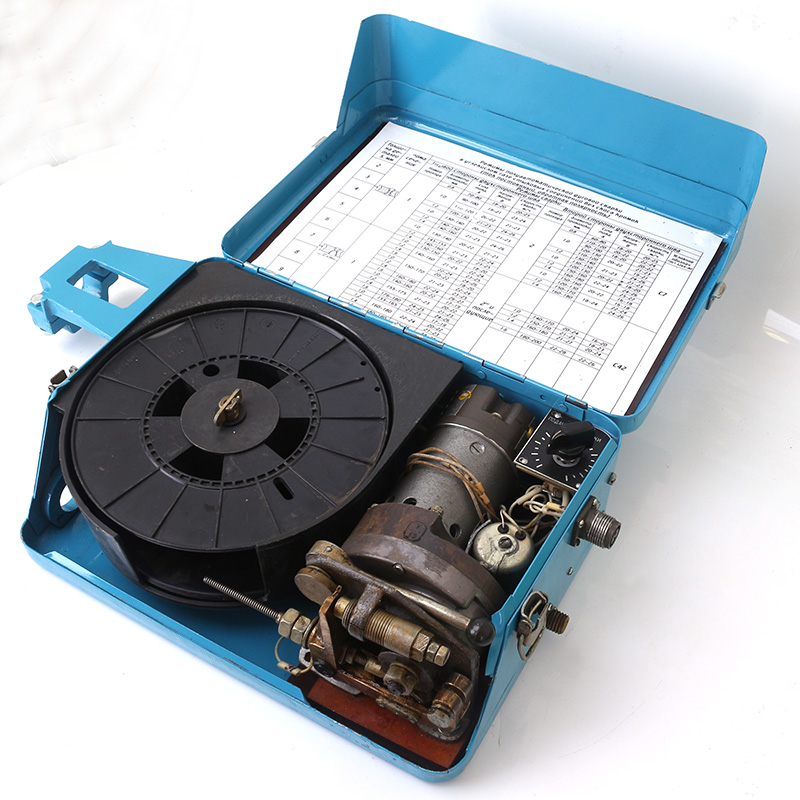

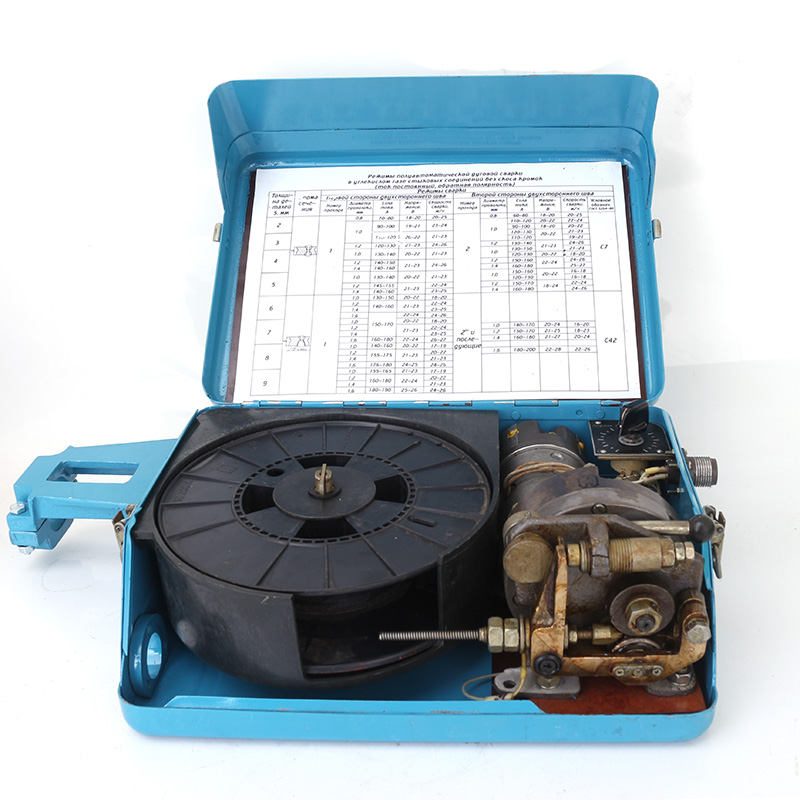

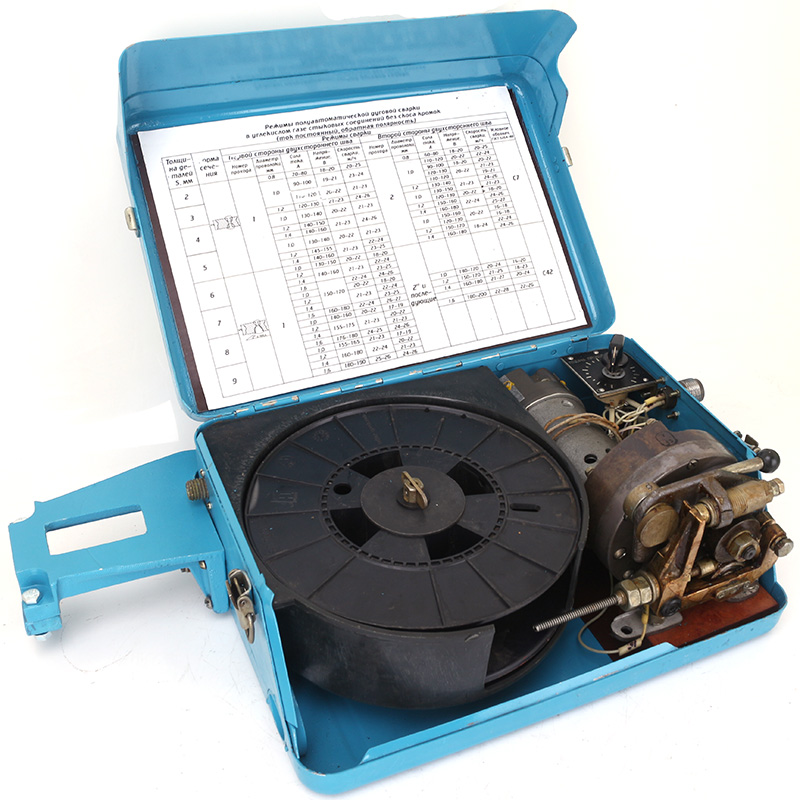

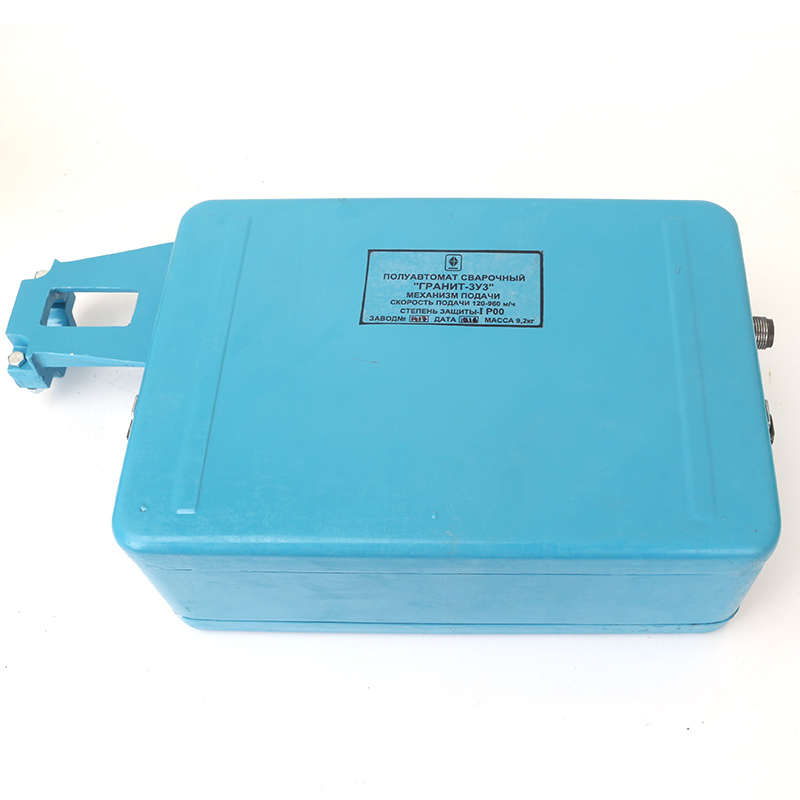

- Механизм подачи электродной проволоки, состоящий из редуктора с электродвигателем постоянного тока, кассеты, защитно-изоляционного стакана, тормозного устройства и клапана;
- Сварочная горелка ГС-250 предназначенная для работы на токах до 250 А электродной проволокой диаметром 1,0; 1,2 мм;
- Сварочная горелка ГС-400, предназначенная для работы на токах до 400 А, проволокой 1,4; 1,6 мм.
| Наименование | Количество |
| Сборочные единицы | |
| Механизм подачи проволоки | 1 |
| Блок управления | 1 |
| Жгут | 1 |
| Кабель сетевой | 1 |
| Кабель сварочный | 1 |
| Горелка сварочная ГС-250 | 1 |
| Материалы | |
| Провод ПВЗ-4 380 ГОСТ 6323 | 2 м |
| Запасные и сменные части | |
| Горелка сварочная ГС-400 | 1 |
| Втулка изоляционная ГС-250 | 1 |
| Наконечник ∅1,0 | 1 |
| Наконечник ∅1,2 | 1 |
| Свеча ГС-250 | 1 |
| Сопло ГС-250 | 1 |
| Втулка изоляционная ГС-400 | 1 |
| Наконечник ∅1,4 | 1 |
| Наконечник ∅1,6 | 1 |
| Свеча ГС-400 | 1 |
| Сопло ГС-400 | 1 |
| Эксплуатационная документация | |
| Паспорт | 1 |
| Параметр | Значение |
|---|---|
| Номинальное напряжение питающей сети переменного тока, В | 380 |
| Род сварочного тока | Постоянный |
| Номинальный сварочный ток при ПВ 60%, А | 400 |
| Пределы регулирования сварочного тока, А | 100…400 |
| Диаметр электродной проволоки, мм | 1,0…1,6 |
Пределы регулирования скорости подачи электродной проволоки, м/ч: нижний предел, не более верхний предел, не менее |
120 960 |
| Длина проводов и шлангов между механизмом подачи и блоком управления, м | 15,0 |
| Длина проводов и шлангов между механизмом подачи и сварочной горелкой, м | 2,5 |
| Расход защитного газа при Р<2 кг/см2 , л/мин | 8…20 |
| Масса электродной проволоки в кассете, кг | 6,0 |
| Масса сварочной горелки ГС-250 без шлангов и проводов, кг | 0,45 |
| Масса сварочной горелки ГС-400 без шлангов и проводов, кг | 0,55 |
| Масса блока управления, кг | 18,5 |
| Масса механизма подачи, кг | 9,2 |
| Габаритные размеры блока управления, мм | 375х260х170 |
| Габаритные размеры механизма подачи, мм | 470х250х127 |
| Масса полуавтомата (со шлангами и ЗИП), кг | 65,0 |
