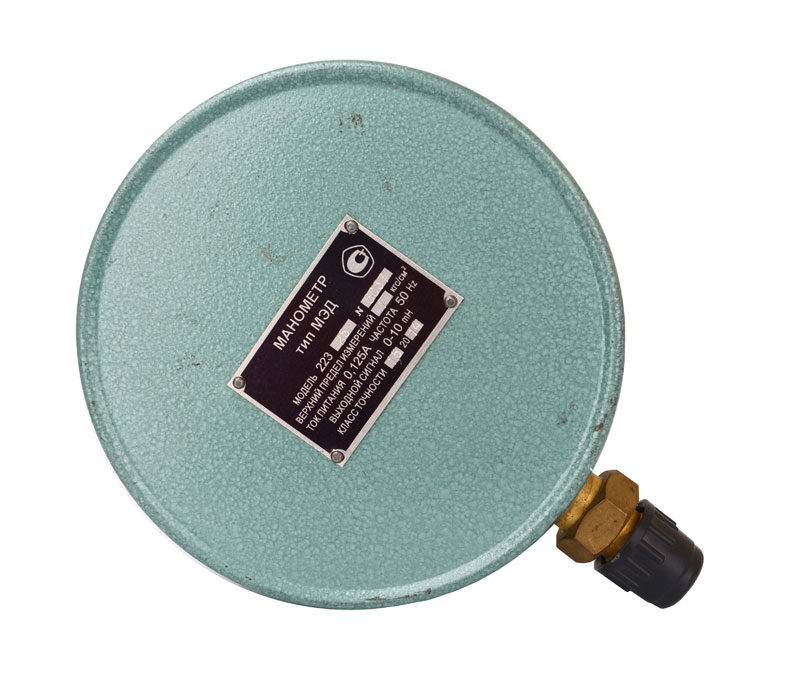

Преобразователь давления МЭД-22364
Преобразователь давления МЭД-22364 предназначен для непрерывного преобразования избыточного или вакуумметрического давления в унифицированный выходной сигнал переменного тока, основанный на изменении взаимной индуктивности.
Область использования
Преобразователи типа МЭД применяются на неподвижных объектах (в стационарных условиях) для работы в комплекте со вторичными дифференциально-трансформаторными приборами, машинами централизованного контроля и другими приемниками информации. Измеряемыми средами могут служить жидкости и газы, неагрессивные по отношению материалу прибора.
Принцип работы
Принцип действия манометр МЭД-22364 основан на упругой деформации трубки Бурдона, преобразующейся в электрический выходной сигнал. Преобразователи состоят из первичного преобразователя и дифференциального трансформаторного преобразователя, заключенных в один корпус. Первичный преобразователь представляет собой трубку Бурдона. Давление измеряемой среды вызывает деформацию чувствительного элемента. Деформация мембраны ЧЭ преобразуется с помощью дифференциального трансформаторного преобразователя в унифицированный выходной параметр взаимной индуктивности
| Наименование | Модель | Верхний предел измерений давления | Измеряемая среда | |||
| избыточного | вакууметрического | |||||
| МПа | кгс/см2 | МПа | кгс/см2 | |||
| Манометр | МЭД 22364 | 0,1; 0,16; 0,25; 0,4; 0,6; 1; 1.6; | 1,0; 1,6; 2.5; 4,0; 6,0; 10; 16 | - | - | газ или жидкость |
| МЭД 22365 | 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160 | 25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600 | ||||
| Вакуумметр | МЭД 22364 | - | - | 0,1 | 1 | газ |
| Мановакуумметр | МЭД 22364 | 0,06; 0,15; 0,3 | 0,6; 1,5; 3,0 | |||
| 0,5; 0,9; 1,5 | 5,0; 9,0; 15 | газ или жидкость | ||||
| МЭД 22365 | 2,4 | 24 | ||||
| Параметр | Значение |
|---|---|
| Класс точности | 1 и 1,5; |
| Выходной сигнал | изменение взаимной индуктивности 0…10 мГн |
| Время установления выходного сигнала | не более 1 с |
| Питание первичной обмотки дифференциально-трансформаторного преобразователя прибора | 125–18,75+12,5 мА переменного тока |
| Частота тока питания | 50 или 60 Гц; |
| Габаритные размеры | 205 х 160 х 185 мм |
| Масса манометра | не более 2 кг |
