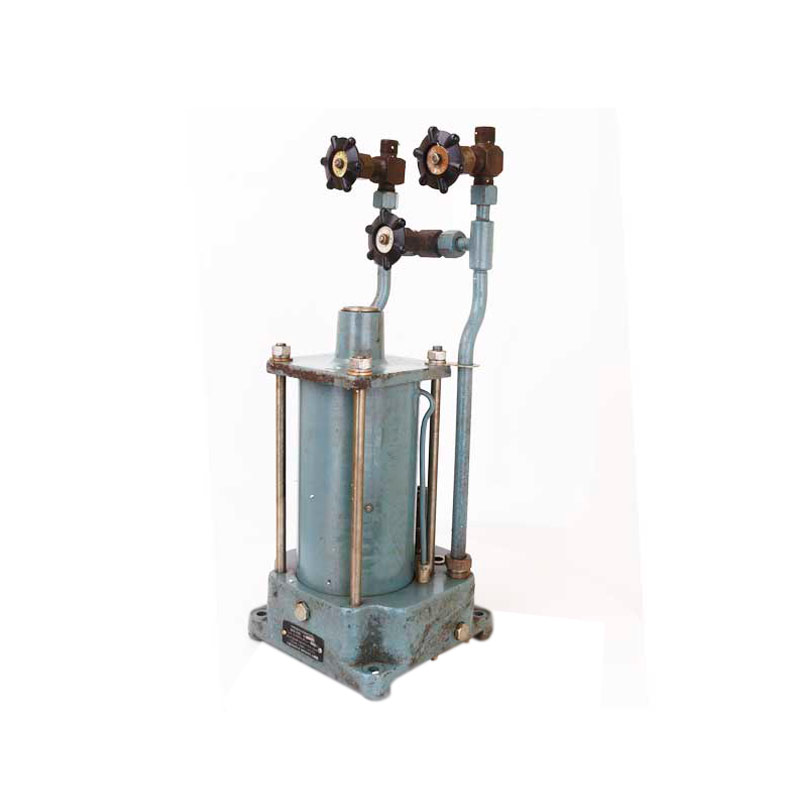

Преобразователь ДКО-3702

Дифманометр ДКО-3702 предназначен для преобразования разности давлений в выходные унифицированные сигналы постоянного тока с линейной зависимостью.

Область применения

Преобразователи измерительные разности давлений широко используется системах контроля, регулирования и управления технологическими процессами при измерении расхода газов по разности их давлений в сужающих устройствах; разности избыточных или вакуумметрических давлений газов.

Модификации

В зависимости от типа сигнала на выходе, дифманометры изготавливаются в таких типоисполнениях:

• ДКО-3702 - взаимная индукция,
• ДКО-3702М - постоянный ток.

Конструктивное исполнение

Преобразователь ДКО-3702М состоит из:

• преобразователя ДКО-3702,
• блока преобразования и линеаризации БПЛ, который может быть одно(БПЛ-1к) или двухканальным (БПЛ-2к), и работать соответственно с одним или двумя преобразователями ДКО-3702.

Принцип работы преобразователя ДКО-3702 основан на перемещении колокола (чувствительного элемента) под воздействием разности давлений, перемещение колокола приводит к перемещению сердечника дифференциально-трансформаторного преобразователя и вызывает изменение выходного сигнала.

Эксплуатация

Дифманометры ДКО-3702 сохраняют работоспособность:

• при температуре окружающей среды от +5 до +50 ° С
• при относительной влажности воздуха 80%
