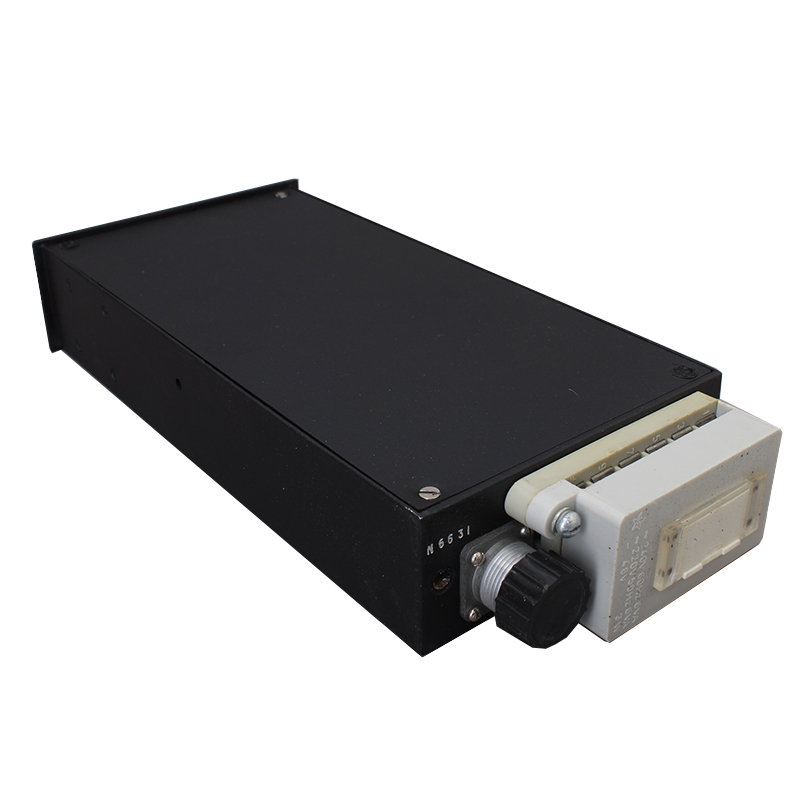

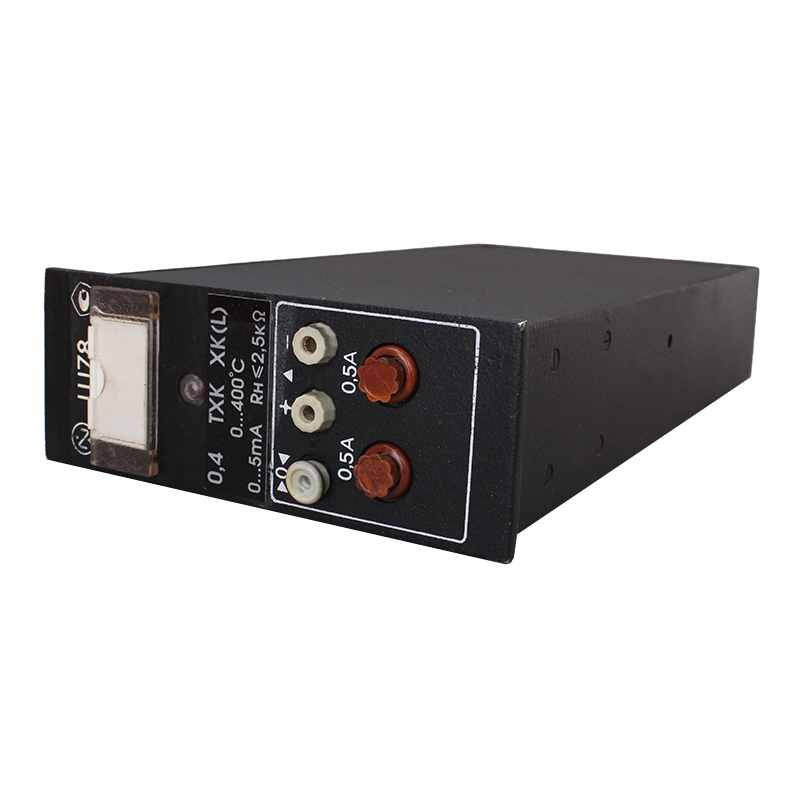

Преобразователь измерительный одноканальный Ш78
Преобразователь измерительный одноканальный Ш78 предназначен для преобразования сигналов электрических термопреобразователей типов ТХК, ТХА, ТПП, ТВР, ТПР и сигналов датчиков напряжения постоянного тока (с диапазоном входных сигналов до 50 мВ) в унифицированный сигнал постоянного тока 0-5 мА или напряжения постоянного тока 0-10 В.

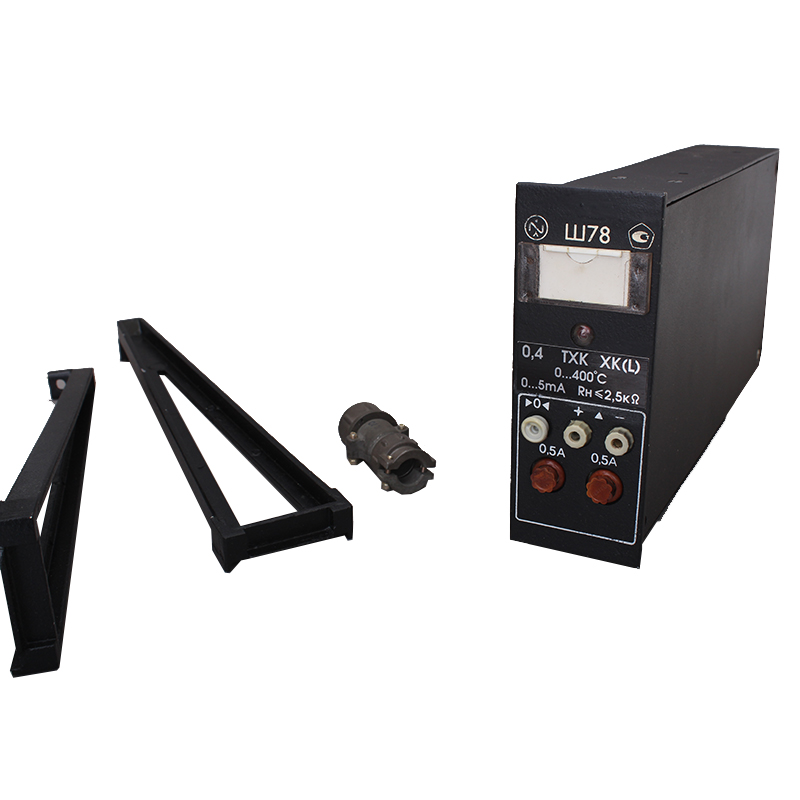

Комплект поставки
- Преобразователь Ш78-1шт.;
- Розетка 2РТТ -1шт.;
- Кронштейн -2шт.;
- Болт М6Х25.36.029-2шт.;
- Шайба 6.65Г.029-2шт;
- Шайба 6.04-2шт.;
- Паспорт -1экз.
Гарантия
- срок эксплуатации - 24 мес.;
- срок хранения - 12 мес.

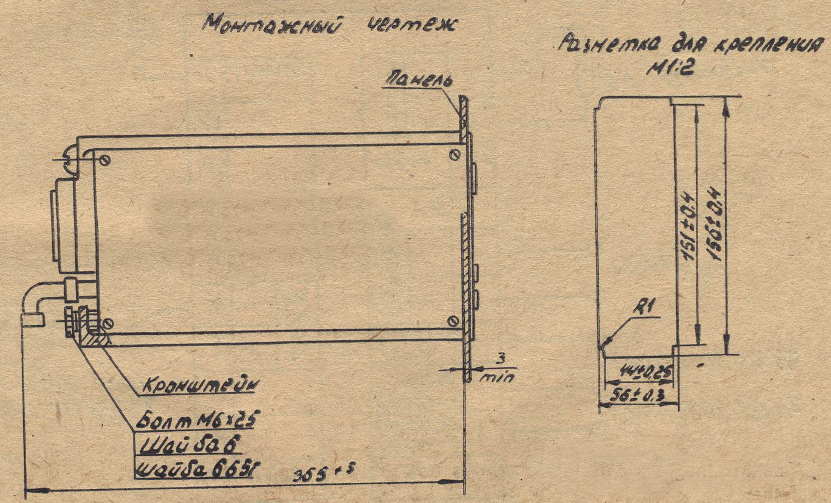

Рис.1 Чертеж монтажный
| Параметр | Значение |
|---|---|
| Диапазон измеряемых температур | от -200 до +1800°C |
| Класс точности | 0,25; 0,4 |
| Диапазон изменения выходного сигнала постоянного тока или напряжения | |
| - на нагрузке 0 - 2,5 кОм | 0 - 5 мА |
| - на нагрузке не менее 2,5 кОм | 0 - 10 В |
| Питание преобразователя Ш78 осущетсвляется: | |
| - от сети переменного тока | 220 В (+22/-33 В), 50 (±1) Гц |
| - от сети постоянного тока | 240 В (+24/-36 В), 60 (±1) Гц |
| Потребляемая мощность: | |
| - от источника переменного тока 220 В, не более | 6 В·А |
| - от источника постоянного тока | 3 Вт |
| Температура окружающего воздуха: | |
| - рабочая | 5 ... 60°C |
| - нормальная | 20 (±5)°C |
| Относительная влажность: | |
| - рабочая | 30 - 80% |
| - нормальная, не более | 80% |
| Габаритные размеры | 60 x 160 x 355 мм |
| Масса | 2,5 кг |
