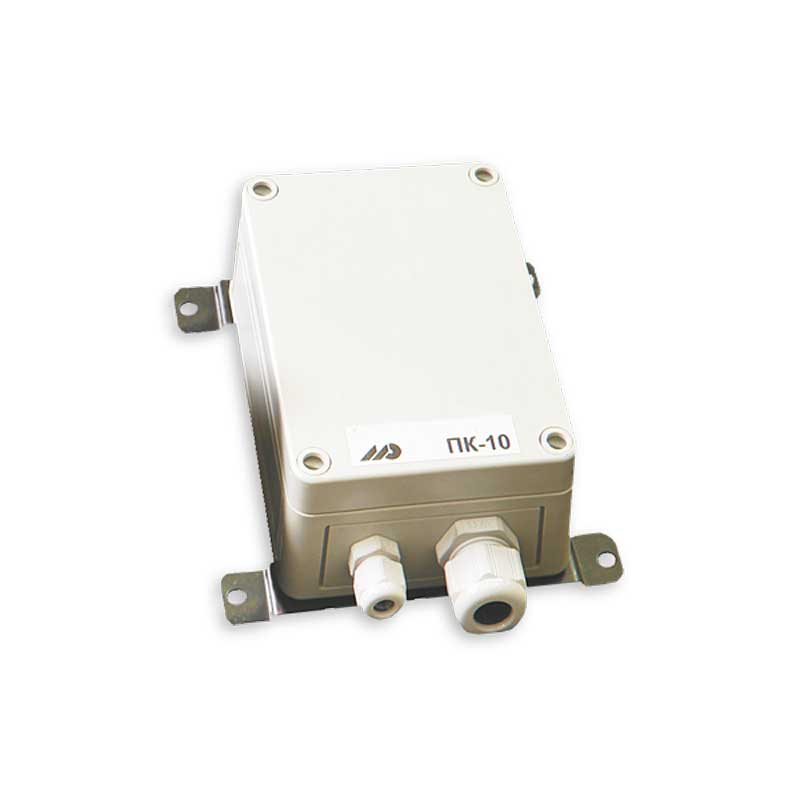

Преобразователь кондуктометрический нормирующий ПК-10-1
Преобразователь кондуктометрический нормирующий ПК-10-1 предназначен для преобразования сигнала кондуктивной измерительной ячейки проводимости, применяемой для кондуктометрических измерений, в электрический непрерывный выходной унифицированный сигнал постоянного тока 0-5мА, 0-20 или 4-20 мА.
Обозначение при заказе
ПК-10-1-А-В-С-U, где:
- А - код входного сигнала: 1 - проводимость, 2 - сопротивление
- В - диапазон измерения проводимости: 1 - 0-2 мCм, 2 - 0-100 мкСм, 3 - 0-20 мкСм, 4 - 0-1 мкСм
- сопротивления: 1 - 0-500 Ом, 2 - 0-1 000 Ом, 3 - 0-5 000 Ом, 4 - 0-10 000 Ом
- С - код выходного сигнала: 1 - 0-5 мА; 2 - 0-20мА, 3 - 4-20 мА, 4 - 0-10 В (по отдельному заказу*)
- U - напряжение питания: 24 - 24B постоянного или переменного тока
Комплект поставки
- Блок преобразования сигналов кондуктометрических датчиков ПК-10-1 - 1 шт.
- Паспорт - 1 экз.
- Руководство по эксплуатации - 1 экз.
- Методика калибровки - 1 экз.
- Рычаг к клемному соединителю

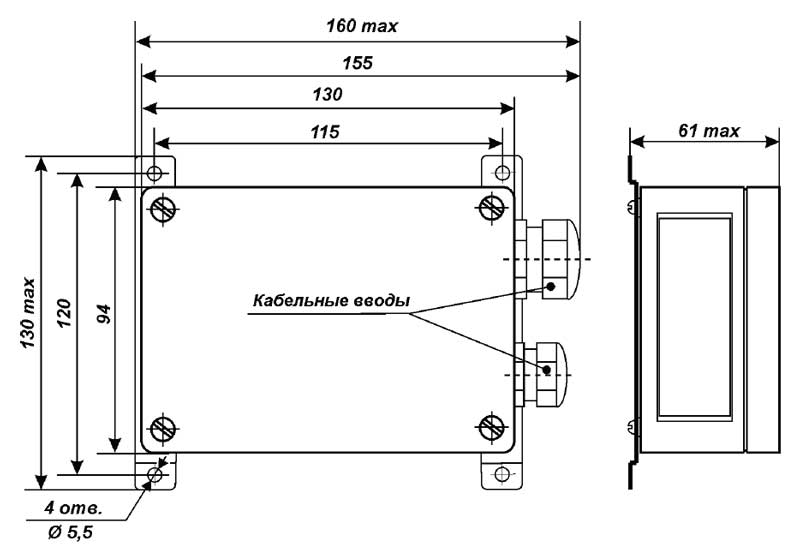

Рис.1 Габаритные размеры преобразователя ПК-10-1
| Параметр | Значение |
|---|---|
| Количество каналов измерения | 1 |
| Гальваническая изоляция | по входу, выходу, питанию |
| Схема подключения датчика | двухпроводная |
| Начальное значение входного сигнала | от 0 кОм |
| Диапазон изменения входного сигнала | до 10 кОм |
| Выходной сигнал | 0-5 мА (Rн<=2кОм), 0-20 мА (Rн<=0,5кОм), 4-20 мА (Rн<=0,5кОм) |
| Погрешность преобразования | ±0,25% |
| Температура окружающей среды | от -40°С до +70°С |
| Напряжение питания | (24±4)В постоянного или переменного тока |
| Ток потребления | не более 85 мА |
| Корпус (ВхШхГ) | 130х160х61, IP65 |
| Масса | не более 0,3 кг |
