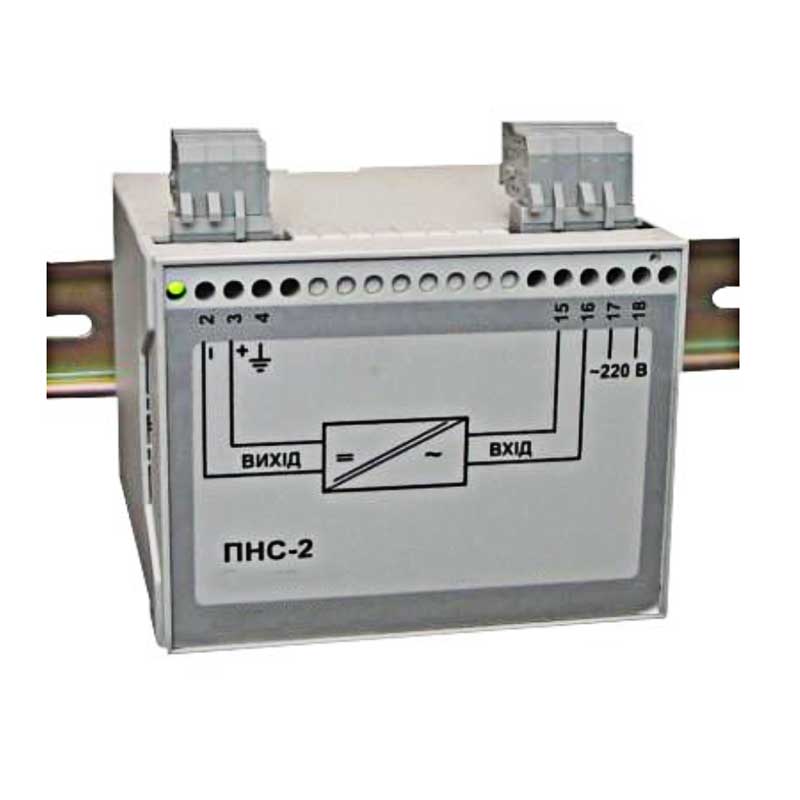

Преобразователь переменного напряжения ПНС-2

Преобразователь переменного напряжения ПНС-2 служит для преобразования параметров электрических цепей переменного напряжения.

Область применения

• Контроль работы электрических сетей и установок
• Контроль показателей качества электрической энергии на предмет пригодности ее использования (для оборудования, чувствительного к качеству питающего напряжения, например, высококачественная оргтехника, медицинское, измерительное оборудование, средства связи)
• Автоматизация объектов электроэнергетики
• АСУТП энергоемких объектов различных отраслей промышленности
• Преобразование параметров электрических цепей постоянного и переменного тока (силы тока, напряжения) в выходной унифицированый сигнал
• Преобразование сигналов от датчиков
• Гальваническая изоляция унифицированных токовых сигналов и напряжений

Обозначение при заказе

ПНС-2-АА-В-U, где:

• АА — код входного сигнала:
  • см. технические характеристики моделей ПНС-2
• B — код выходного сигнала:
  • 1 — 0-5мА;
  • 2 — 0-20мА,
  • 3 — 4-20мА;
  • 4 — 0-10В;
  • 5 — (-5…5)мА;
  • 6 — (-20…20)мА;
  • 7 — (-10…10)В;
• U - напряжение питания:
  • 220 - 220В переменного тока,
  • 24 - 24В постоянного тока.

Комплект поставки

• Преобразователь переменного напряжения ПНС-2 - 1 шт
• Паспорт - 1 шт
• Руководство по эксплуатации - 1 экземпляр на любое количество преобразователей при поставке в один адрес
• Разъем для подключения внешних цепей 232-103 - 1 шт
• Разъем для подключения внешних цепей 232-104 - 1 шт
• Рычаг монтажный 231-131 - 1 шт

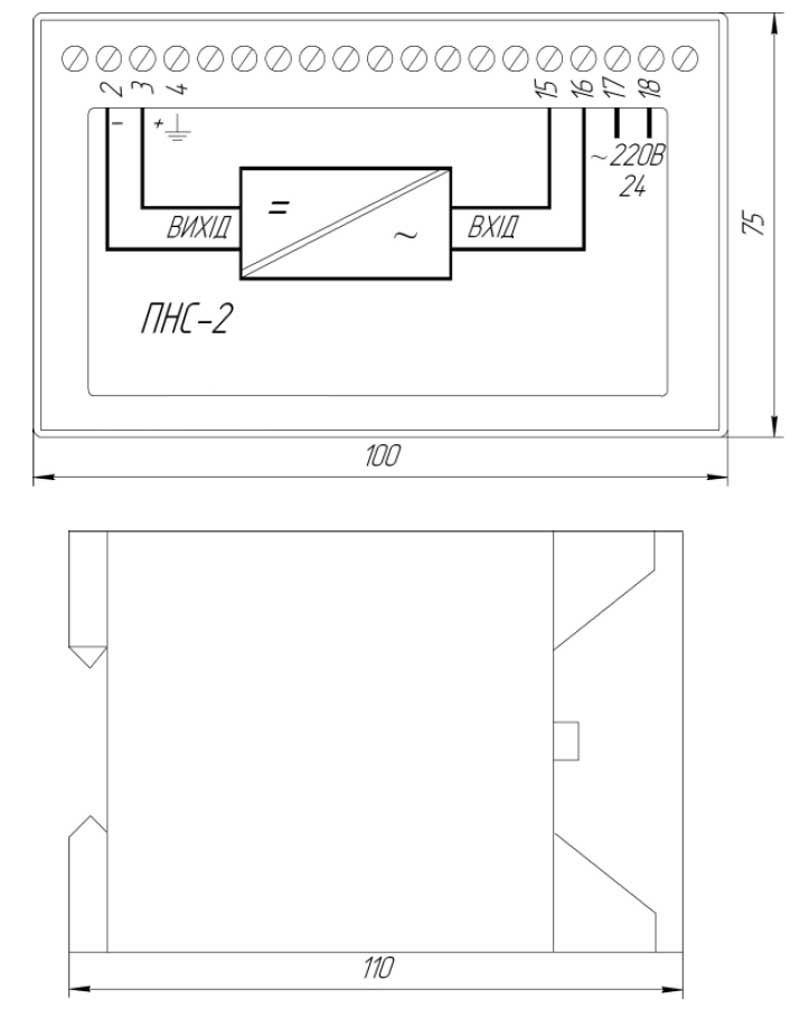

Рис.1 Габаритные размеры преобразователя ПНС-2
