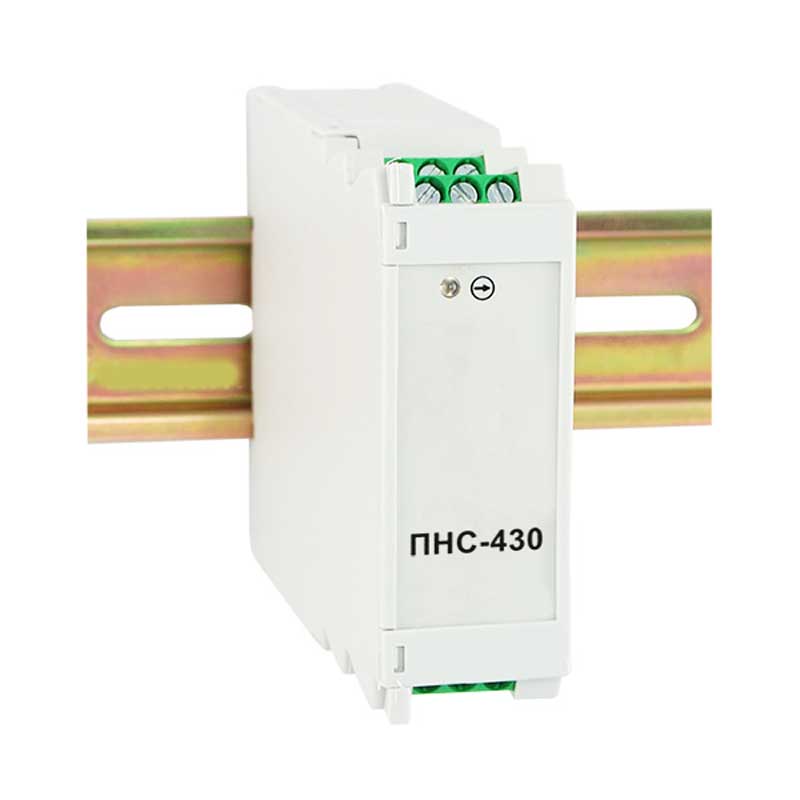

Преобразователь переменного тока ПНС-430
Преобразователь ПНС-430 предназначен для преобразования входного сигнала переменного тока в унифицированный аналоговый сигнал постоянного тока 4-20 мА,.
Преобразователь может быть использован в системах регулирования и управления технологическими процессами в энергетике, металлургии, в измерительных системах и измерительно-вычислительных комплексах.

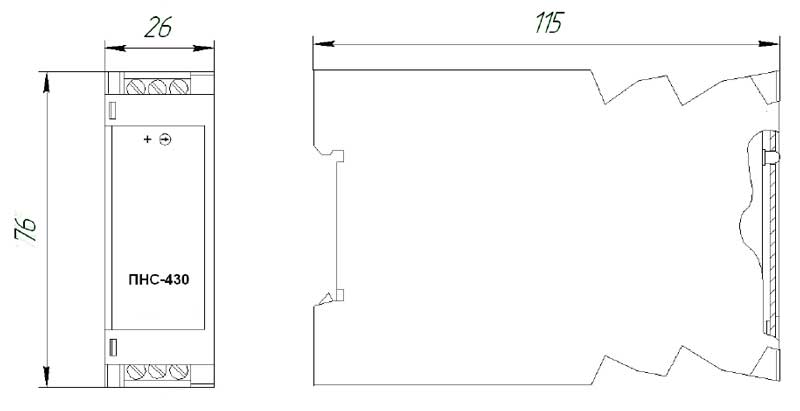

Рис.1 Габаритные размеры преобразователя ПНС-430
Устройство прибора
Преобразователь конструктивно выполнен ;в литом ударостойком пластмассовом корпусе, на задней стенке которого установлен захват для монтажа на DIN-рейке 35 мм. Внутри корпуса размещена плата преобразователя, которая представляет собой плату печатного монтажа с размещенными на ней радиоэлементами. Свечение светодиода, который размещен на плате, обеспечивается сквозь отверстие в передней панели корпуса.
Выбор входного сигнала осуществляется с помощью резистора R3 размещенного внутри прибора.
Условия хранения изделия
- Срок хранения в потребительской таре - не меньше 1 года.
- Изделие должно храниться в сухом и вентилируемом помещении при температуре окружающего воздуха от минус 40°С до + 70°С и относительной влажности от 30 до 80% (без конденсации влаги). Данные требования являются рекомендуемыми.
- Воздух в помещении не должен содержать пыли и примеси агрессивных паров и газов, вызывающих коррозию (в частности: газов, содержащих сернистые соединения или аммиак).
- В процессе хранении или эксплуатации не кладите тяжелые предметы на прибор и не подвергайте его никакому механическому воздействию, так как устройство может деформироваться и повредиться
Гарантия
Гарантийный срок эксплуатации преобразователя ПНС-430 - 5 лет со дня отгрузки изделия.
| Параметр | Значение |
|---|---|
| Входной сигнал | От 0 до 1 А |
| Входной сигнал переменного тока | От 0 до 5 А |
| Выходной сигнал (пассивный, требует внешний источник питания) | От 4 мА до 20 мА, Rн ≤ 500 Ом |
| Погрешность преобразования входного сигнала, при частоте 50 Гц, выражена в процентах от номинального диапазона изменения выходного сигнала – не превышает | 0,4 % |
| Предельная перегрузка (от диапазона входного сигнала) | в 5 раз |
| Максимальное время перегрузки | не более 5 сек |
| Напряжение питания | от 18 до 36 В |
| Габаритные размеры (ВхШхГ) | 76 х 26 х 115 мм |
| Масса | Не более 0,13 кг |
