Преобразователь ПНС-420

Преобразователь ПНС-420 используется для преобразования напряжения переменного тока в унифицированный аналоговый сигнал постоянного тока 4-20 мА.

Применение

Преобразователь может быть использован в системах регулирования и управления технологическими процессами в энергетике, металлургии, в измерительных системах и измерительно-вычислительных комплексах.

Конструктивное исполнение

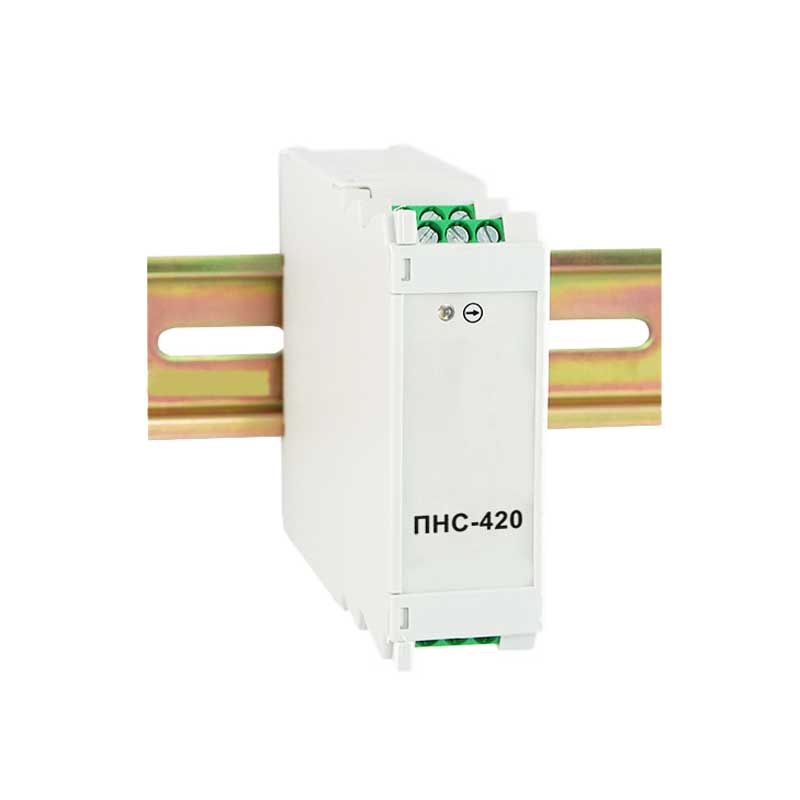

Конструктивно преобразователь выполнен в литом ударостойком пластмассовом корпусе, на задней стенке которого установлен захват для монтажа на DIN-рейке 35 мм. Внутри корпуса размещена плата преобразователя, которая представляет собой плату печатного монтажа с размещенными на ней радиоэлементами. Свечение светодиода, который размещен на плате, обеспечивается сквозь отверстие в передней панели корпуса. Выбор входного сигнала осуществляется с помощью резисторов размещенных внутри прибора.

Условия хранения изделия

• Срок хранения в потребительской таре - не меньше 1 года.
• Изделие должно храниться в сухом и вентилируемом помещении при температуре окружающего воздуха от минус 40°С до + 70°С и относительной влажности от 30 до 80% (без конденсации влаги). Данные требования являются рекомендуемыми.
• Воздух в помещении не должен содержать пыли и примеси агрессивных паров и газов, вызывающих коррозию (в частности: газов, содержащих сернистые соединения или аммиак).
• В процессе хранении или эксплуатации не кладите тяжелые предметы на прибор и не подвергайте его никакому механическому воздействию, так как устройство может деформироваться и повредиться.

Комплектация

• Преобразователь переменного напряжения ПНС-420 - 1 шт
• Руководство по эксплуатации(из расчета - 1 экземпляр на любое количество изделий данного типа при поставке в один адрес) - 1 шт

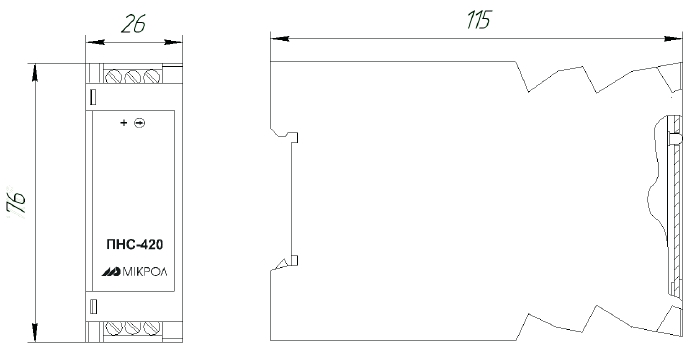

Рис.1 Габаритные размеры преобразователя ПНС-420
