Преобразователь положения механизма ППМ-2

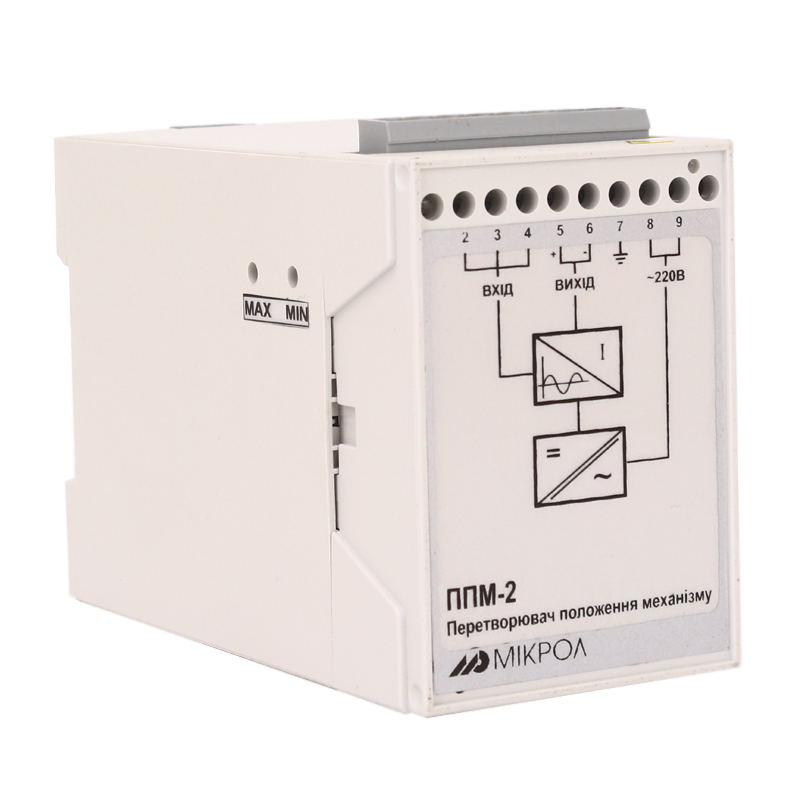

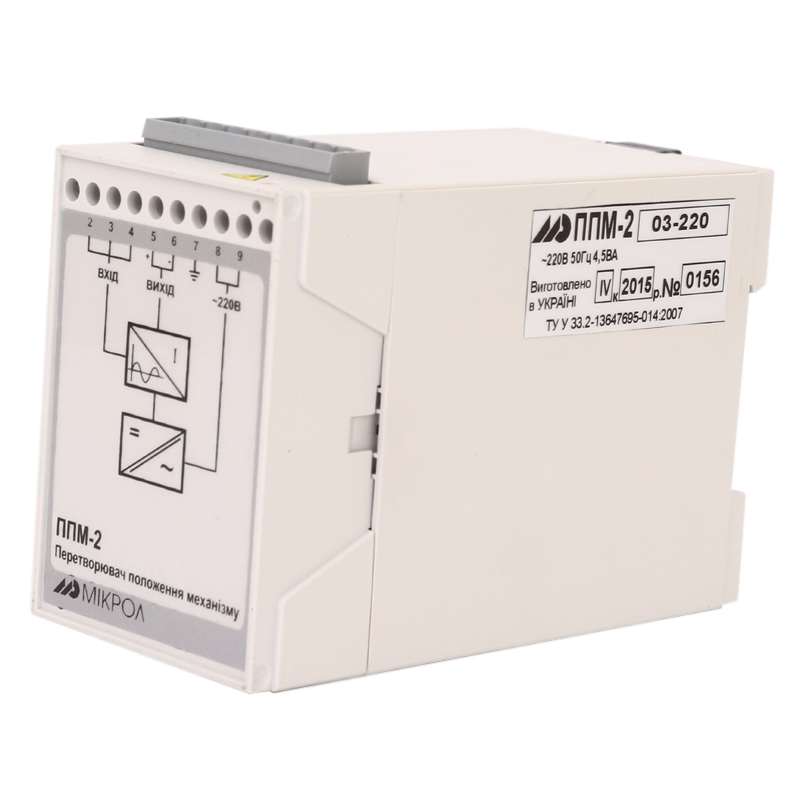

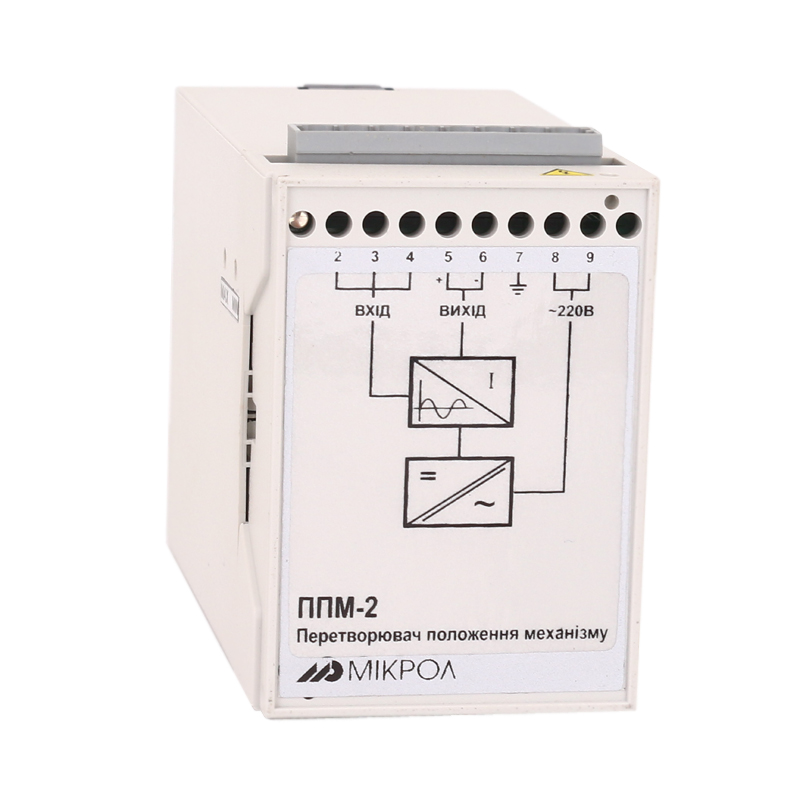

Преобразователь положения исполнительного механизма ППМ-2 предназначен для дистанционного указания положения выходного вала электрического исполнительного механизма, имеющего индуктивный датчик. Преобразователь может быть использован в системах автоматизированного регулирования и управления технологическими процессами в энергетике, металлургии, в измерительных системах и измерительно-вычислительных комплексах.

Область применения

• Системы автоматического регулирования и управления технологическими процессами в промышленности
• Системы указания положения выходного вала исполнительного механизма, имеющего индуктивный датчик
• Преобразование сигналов от индуктивных датчиков электроисполнительных механизмов в выходной унифицированный сигнал постоянного тока

Обозначение при заказе

ППМ-2-CС-U,где:
СС — Код выходного аналогового сигнала:

• 01— 0-5 мА;
• 02— 0-20 мА;
• 03— 4-20 мА;
• 04— 0-10B (по отдельному заказу).

U – напряжение питания:

• 220– 220 В переменного напряжения;
• 24– 24 В постоянного напряжения.

Комплектность поставки

• Преобразователь положения механизма ППМ-2 - 1 шт
• Паспорт - 1 шт
• Руководство по эксплуатации - 1 экз. при поставке любого количества изделий данного типа в один адрес

Эксплуатационные ограничения при использовании преобразователя

Место установления преобразователя должно отвечать следующим условиям:

• обеспечивать удобные условия для обслуживания и демонтажа;
• температура и относительная влажность окружающего воздуха должна соответствовать требованиям климатического исполнения преобразователя;
• окружающая среда не должна содержать токопроводящих примесей, а также примесей, которые вызывают коррозию деталей преобразователя;
• напряженность магнитных полей, вызванных внешними источниками переменного тока частотой 50 Гц или вызванных внешними источниками постоянного тока, не должна превышать 400 A/м;
• параметры вибрации должны соответствовать исполнению 4 согласно ГОСТ 12997.

При эксплуатации преобразователя необходимо исключить:

• попадание проводящей пыли или жидкости внутрь преобразователя;
• наличие посторонних предметов вблизи преобразователя, ухудшающих его естественное охлаждение.

Во время эксплуатации необходимо следить за тем, чтобы подсоединенные к преобразователю провода не переламывались в местах контакта с клеммами и не имели повреждений изоляции.

Условия хранения

• Срок хранения в потребительской таре - не меньше 1 года.
• Преобразователь должен храниться в сухом и вентилируемом помещении при температуре окружающего воздуха от минус 40 °С до + 70 °С и относительной влажности от 30 до 80% (без конденсации влаги). Данные требования являются рекомендуемыми.
• Воздух в помещении не должен содержать пыли и примеси агрессивных паров и газов, вызывающих коррозию (в частности: газов, содержащих сернистые соединения или аммиак).
• В процессе хранения или эксплуатации не кладите тяжелые предметы на преобразователь и не подвергайте его никакому механическому воздействию, так как устройство может деформироваться и повредиться.

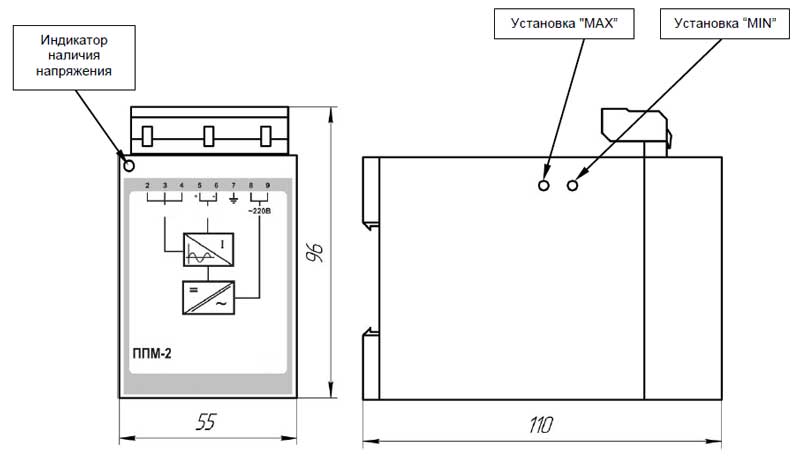

Рис.1 Габаритные размеры  ППМ-2
