Преобразователь сигнала датчика термосопротивления PSA-02KL.06.55

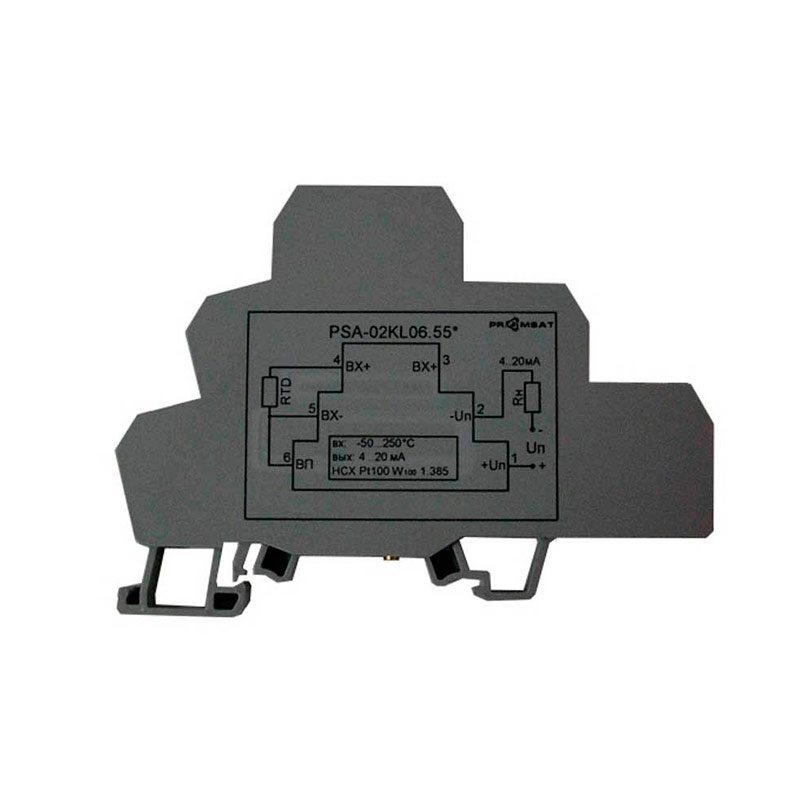

Преобразователь сигнала датчика термосопротивления PSA-02KL.06.55 предназначен для преобразования сигналов термометров сопротивлений ТСМ, ТСП в нормированный сигнал постоянного тока 4…20 мА.
Устройство и принцип действия
Преобразователь PSA-02KL.06.55 представляет собой одноканальное функционально законченное устройство, к входу которого подключается датчик термосопротивления по двух-, трехпроводной схеме подключения, а с выхода снимается выходной нормированный сигнал постоянного тока 4…20 мА, передаваемый по двухпроводной токовой петле. Зависимость изменения выходного сигнала от изменения измеряемой температуры - линейная.
| Параметр | Значение |
|---|---|
| Номинальная статическая характеристика датчика | Pt100 W100=1,3850 |
| Диапазон измеряемых температур, °С | 80,31…194,1 |
| Диапазон сопротивлений датчика, соответствующий диапазону измеряемых температур, Ом | 80,31…194,1 |
| Схема подключения датчика | двухпроводная, трехпроводная |
| Диапазон выходного нормированного сигнала постоянного тока преобразователя, мА | 4...20 |
| Время установления выходного нормированного сигнала от 10% до 90% не более, с | 0,1 |
| Ток питания датчика, мА | 0,8 |
| Пределы основной приведенной к диапазону преобразования погрешности, % | ±0,15 |
| Дополнительная погрешность в рабочем диапазоне температур | ±0,015%/10°С |
| Питание преобразователя: напряжение постоянного тока Uп, В | +9…+30 |
| Схема подключения аналогового выхода и питания преобразователя | двухпроводная токовая петля |
| Защита от неправильного подключения питания преобразователя | диод |
| Диагностика обрыва выводов чувствительного элемента датчика: выходной ток, мА | ≈ 27 |
| Диагностика короткого замыкания выводов чувствительного элемента датчика: выходной ток, мА | ≈ 2,2 |
| Рабочая температура окружающего воздуха для преобразователя, °С | -40…+85 |
| Максимальное сечение провода, подключаемого к клеммам преобразователя: многопроволочный (гибкий) провод с каб. наконечником, не более, мм2 | 1,0 |
| Максимальное сечение провода, подключаемого к клеммам преобразователя:однопроволочный провод (жесткий) без каб. наконечника, не более, мм2 | 1,5 |
| Габаритные размеры преобразователя ДхШхВ, мм | 86х63х7,5 |
| Масса преобразователя не более, г | 26 |
