Преобразователь сигналов постоянного тока и напряжения CSG.859

0
Голосов пока нет
В наличии
Производитель:
Промсат
  • Описание
  • Характеристики
  • Отзывы

Преобразователь сигналов постоянного тока и напряжения CSG.859 предназначен для преобразования входных сигналов постоянного напряжения и постоянного тока в выходной нормированный сигнал постоянного напряжения или постоянного тока.

Устройство и принцип действия

Преобразователи сигналов CSG.859 являются аналоговыми устройствами, обеспечивающими гальваническую развязку между входом и выходом, а также линейное преобразование сигналов различных датчиков и электронных устройств с выходным электрическим сигналом постоянного напряжения и постоянного тока

Выходным сигналом преобразователя является нормированный сигнал постоянного тока или напряжения. Преобразователи сигналов CSG.859 относятся к классу измерительных преобразователей.

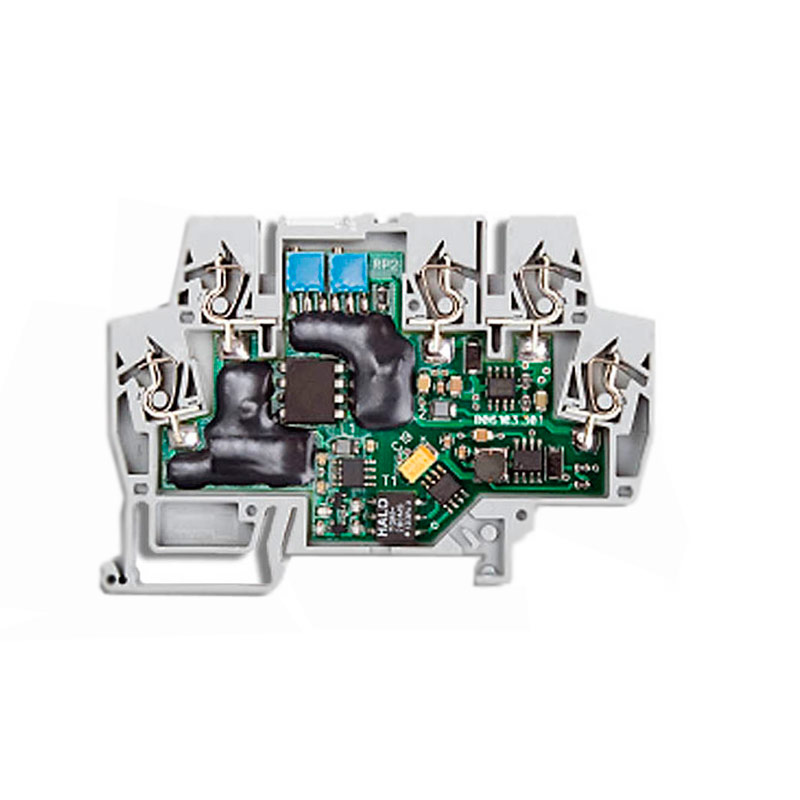

Конструктивно, преобразователь собран в клеммном корпусе шириной 6мм и предназначен для установки на монтажную DIN-рейку. Степень защиты от внешних воздействий соответствует IP20.

Структура условного обозначения

Преобразователи сигналов постоянного тока и напряжения CSG.859 обозначаются так: CSG.859.AAAA.BBBB.CC, где:

CSG.859 - обозначение преобразователя сигналов.

  • АААА - Диапазон входного сигнала,
  • BBBB - Диапазон сигнала на выходе,
  • СС - Обозначение полосы пропускания ФНЧ преобразователя.
Диапазон входного сигнала
НомерОбозначениеСигнал
011000±10 мВ DC
023000±30 мВ
035000±50 мВ
047500±75 мВ
051010±100 мВ
061210±125 мВ
071510±150 мВ
082510±250 мВ
095010±500 мВ
211020±1 В DC
222020±2 В
232520±2,5 В
245020±5 В
251030±10 В
261530±15 В
272030±20 В
284030±40 В
295030±50 В
301040±100 В
311540±150 В
322040±200 В
1110010...+10 мВ
1230010...+30 мВ
1350010...+50 мВ
1475010...+75 мВ
1510110...+100 мВ
1612110...+125 мВ
1715110...+150 мВ
1825110...+250 мВ
1950110...+500 мВ
3410210...+1 В
3520210...+2 В
3625210...+2,5 В
3750210...+5 В
384021+1...+5 В
3910310...+10 В
408021+2...+10 В
4115310...+15 В
4220310...+20 В
4240310...+40 В
4450310...+50 В
4510410...+100 В
4612410...+120 В
4715410...+150 В
4820410...+200 В
4925410...+250 В
5030410...+300 В
5301030...1 мА DC
5405030...5 мА
5520030...20 мА
5642134...20 мА
5750030...50 мА
5810130...100 мА
Диапазон сигнала на выходе:
НомерОбозначениеСигнал
225210...+2,5 В
350210...+5 В
44021+1...+5 В
510310...+10 В
68021+2...+10 В
942134...20 мА
Обозначение полосы пропускания ФНЧ преобразователя
НомерОбозначениеДиапазон
1110...10 Гц
2210...20 Гц
3510...50 Гц
4120...100 Гц
5520...500 Гц
6130...1 кГц
7230...2 кГц
8530...5 кГц
9140...10 кГц
Пример обозначения изделия: 0610AABC, где 0610 – номер изделия:
Обозначение в документацииОбозначениеНомер для заказа
МЕ.006103.101-0552GSC.859.1010.1031.2106100552
Технические характеристики
ПараметрЗначение
Диапазоны входных сигналов двухполярного постоянного напряженияот ±10мВ до ±200В
Диапазоны входных сигналов постоянного напряженияот 0…+10мВ до 0…+300В
Диапазоны входных сигналов постоянного токаот 0…1мА до 0…100мА
Диапазон выходного сигнала0...+2,5В, 0...+5В, +1...+5В, 0...+10В, +2...+10В, 4-20мА
Пределы допускаемой основной приведенной к выходному диапазону преобразования погрешности±0,25%
Питание преобразователянапряжение постоянного тока в диапазоне от +18В до +36В
Номинальное значение+24В
Напряжение гальванической развязки между входом и выходомне менее 1500 В
Рабочая температура окружающего воздухаот -40°С до +60°С
Вид клемм для подключения проводовпружинные для провода сечением до 1,5мм2
Габаритные размеры6,0 x 93,5 х 63,7мм
