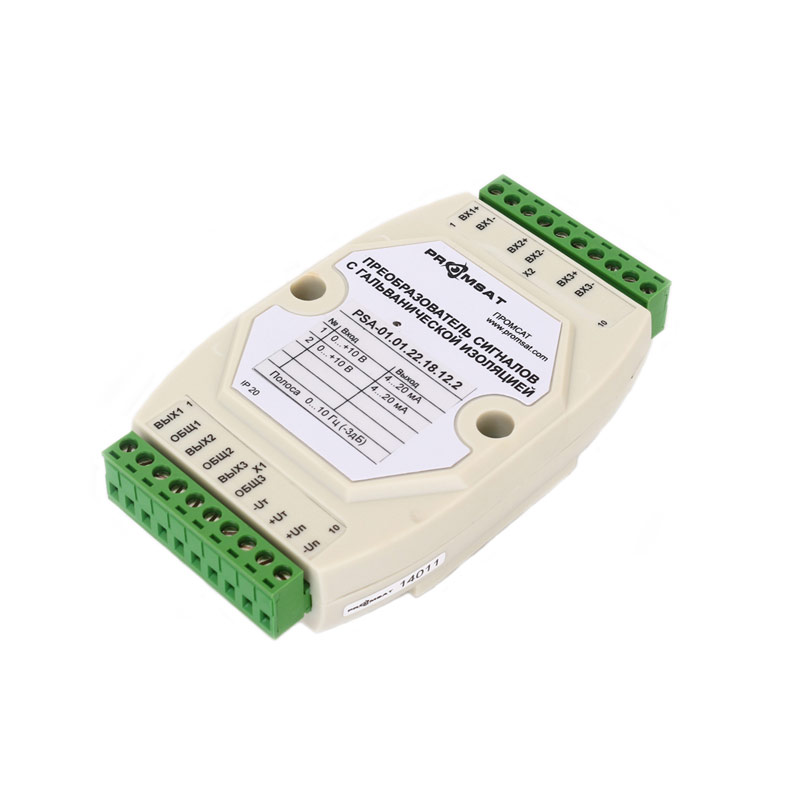

Преобразователь сигналов PSA-01
Разделитель токов PSA-01 преобразует сигнал напряжения на входе в нормированный (изолированный гальванически) сигнал напряжения на выходе, имеющий постоянные значения.
Особенности
Входными сигналами могут служить:
- переменный/постоянный токи;
- переменное/постоянное напряжение;
- термическое сопротивление/сопротивление потенциометра.
PSA-01 преобразует и нормирует выходные сигналы датчиков и отдельных электронных блоков со стандартными/нестандартными электросигналами. Встроенный преобразователь (DC/DC), имеющий трансформаторную развязку, обеспечивает локальное питание входной цепи и групповое питание цепи выходной.
Структура условного обозначения
PSA-01-__*1-__*2-__*3-__*4-_*5, где:
*1 - ПРЕОБРАЗОВАТЕЛИ ВХОДНОГО СИГНАЛА ПОСТОЯННОГО НАПРЯЖЕНИЯ;
*2 - Количество каналов:
- 14 -четыре;
- 13 - три;
- 12 - два;
*3 - Диапазон входного сигнала:
| 01 8 ±10 мВ | 13 8 ±10 В | 05 8 0...+10 мВ | 19 8 0...+24 В |
| 02 8 ±50 мВ | 14 8 ±24 В | 06 8 0...+50 мВ | 81 8 0...+50 В |
| 03 8 ±75 мВ | 91 8 ±50 В | 07 8 0...+75 мВ | 82 8 0...+100 В |
| 04 8 ±100мВ | 92 8 ±100В | 08 8 0..+100мВ | 83 8 0...+120 В |
| 89 8 ±150мВ | 93 8 ±150В | 09 8 0..+150мВ | 84 8 0...+150 В |
| 90 8 ±200мВ | 94 8 ±200В | 15 8 0...+1 В | 85 8 0...+200 В |
| 88 8 ±250мВ | 95 8 ±300В | 16 8 0...+2,5 В | 86 8 0...+250 В |
| 10 8 ± 1 В | 96 8 ±400В | 17 8 0...+5 В | 87 8 0...+300 В |
| 11 8 ±2,5 В | 18 8 0...+10 В | 97 8 0...+400 В | |
| 12 8 ±5 В | 80 8 0...+15 В | 98 8 0...+500 В |
*4 - Диапазон выходного сигнала:
| 06 8 ±2,5 В | 08 8 ±10 В | 02 8 0...+5 В | 04 8 +1...+5 В |
| 07 8 ±5 В | 01 8 0...+2,5 В | 03 8 0...+10 В | 09 8 0...+15 В |
*5 - Частотный диапазон
| 1 8 0...3 Гц | 4 8 0...50 Гц | 7 8 0...1 кГц |
| 2 8 0...10 Гц | 5 8 0...100 Гц | 8 8 0...5 кГц |
| 3 8 0...20 Гц | 6 8 0...500 Гц | 9 8 0...10 кГц |
Пример: PSA-01-01-14-01-06
PSA-01-02 - ПРЕОБРАЗОВАТЕЛИ ВХОДНОГО СИГНАЛА ПЕРЕМЕННОГО НАПРЯЖЕНИЯ
Где -
*1 - ПРЕОБРАЗОВАТЕЛИ ВХОДНОГО СИГНАЛА ПЕРЕМЕННОГО НАПРЯЖЕНИЯ;
*2 - Количество каналов:
- 14 - четыре;
- 13 - три;
- 12 - два;
*3 - Диапазон входного сигнала:
| 20 8 0...100 мВ | 24 8 0...100 В | 27 8 0...300 В |
| 21 8 0...1 В | 25 8 0...125 В | 28 8 0...400 В |
| 22 8 0...5 В | 26 8 0...150 В | |
| 23 8 0...10 В | 29 8 0...250 В |
*4 - Диапазон выходного сигнала:
| 06 8 ±2,5 В | 08 8 ±10 В | 02 8 0...+5 В | 04 8 +1...+5 В |
| 07 8 ±5 В | 01 8 0...+2,5 В | 03 8 0...+10 В | 09 8 0...+15 В |
Пример: PSA-01-02-13-20-06
PSA-01-03 - ПРЕОБРАЗОВАТЕЛИ ВХОДНОГО СИГНАЛА ПОСТОЯННОГО ТОКА
Где -
*1 - Преобразование входного сигнала постоянного тока;
*2 - Количество каналов:
- 14 - четыре;
- 13 - три;
- 12 - два;
*3 - Диапазон входного сигнала:
| 30 8 0...5 мА | 31 8 0...20 мА | 32 8 4...20 мА |
| 33 8 0...150 мкА | 34 8 0...250 мкА |
*4 - Диапазон выходного сигнала:
| 06 8 ±2,5 В | 08 8 ±10 В | 02 8 0...+5 В | 04 8 +1...+5 В |
| 07 8 ±5 В | 01 8 0...+2,5 В | 03 8 0...+10 В | 09 8 0...+15 В |
*5 - Частотный диапазон:
| 1 8 0...3 Гц | 3 8 0...20 Гц | 5 8 0...100 Гц | 7 8 0...1 кГц |
| 2 8 0...10 Гц | 4 8 0...50 Гц | 6 8 0...500 Гц |
Пример: PSA-01-03-12-30-06-1
PSA-01-04 - ПРЕОБРАЗОВАТЕЛИ ВХОДНОГО СИГНАЛА ПЕРЕМЕННОГО ТОКА
Где -
*1 - Преобразование входного сигнала переменного тока
*2 - Количество каналов:
- 14 - четыре;
- 13 - три;
- 12 - два;
*3 - Диапазон входного сигнала:
| 35 8 0...1 А | 36 8 0...5 А |
*4 - Диапазон выходного сигнала:
| 06 8 ±2,5 В | 08 8 ±10 В | 02 8 0...+5 В | 04 8 +1...+5 В |
| 07 8 ±5 В | 01 8 0...+2,5 В | 03 8 0...+10 В | 09 8 0...+15 В |
Пример: PSA-01-04-13-35-06
PSA-01-05 - ПРЕОБРАЗОВАТЕЛИ ВХОДНОГО СИГНАЛА СОПРОТИВЛЕНИЯ ПОТЕНЦИОМЕТРА
Где-
*1 - Преобразование входного сигнала сопротивления потенциометра с двух-, трёхпроводной схемой подключения;
*2 - Количество каналов:
- 14 - четыре;
- 13 - три;
- 12 - два;
*3 - Диапазон входного сигнала:
| 40 8 0...100 Ом | 42 8 0...1 кОм | 44 8 0...10 кОм |
| 41 8 0...500 Ом | 43 8 0...5 кОм |
*4 - Диапазон выходного сигнала:
| 01 8 0...+2,5 В | 02 8 0...+5 В | 03 8 0...+10 В | 04 8 +1...+5 В |
Пример: PSA-01-05-13-40-01
PSA-01-07 - ПРЕОБРАЗОВАТЕЛИ ВХОДНОГО СИГНАЛА ТЕРМОСОПРОТИВЛЕНИЯ
Где -
*1 - Преобразование входного сигнала термосопротивления с двух и трёхпроводной схемой подключения
*2 - Количество каналов:
- 14 - четыре;
- 13 - три;
- 12 - два;
*3 - Номинальная статическая характеристика термосопротивления:
| 01 8 10М W100=1,428 | 05 8 100П W100=1,391 |
| 02 8 50М W100=1,428 | 06 8 Pt100 W100=1,385 |
| 03 8 100М W100=1,428 | 07 8 Pt500 W100=1,385 |
| 04 8 50П W100=1,391 | 08 8 Pt1000 W100=1,385 |
*4 - Диапазон измеряемых температур
| 508 (8200…+50)°С | 55 8 (850…+200)°С | 59 8 (0…+125)°С |
| 518 (8100…+100)°С | 568 (850…+350)°С | 60 8 (0…+150)°С |
| 64 8 (850…+50)°С | 67 8 (820…+50)°С | 61 8 (0…+200)°С |
| 52 8 (850…+100)°С | 578 (820…+200)°С | 668 (0…+400)°С |
| 53 8 (850…+150)°С | 65 8 (0…+50)°С | 62 8 (0…+500)°С |
| 54 8 (850…+180)°С | 58 8 (0…+100)°С | 63 8 (0…+600)°С |
*5 - Диапазон выходного сигнала:
| 01 8 0...+2,5 В | 02 8 0...+5 В | 03 8 0...+10 В | 04 8 +1...+5 В |
Пример: PSA-01-07-14-01-50-01
| Параметр | Значение |
|---|---|
| Измерительные каналы | 4 аналоговых входа; 4 аналоговых выхода |
| Выходной ток, макс | 10 мА |
| Питание (постоянное напряжение) | +12…+36 В |
| Потребление мощности, не больше | 0,8 Вт |
| Разъёмные клеммные соединители с винтовым зажимом провода сечением | 0,14 мм2 … 2,5 мм2 |
| Напряжение гальванической изоляции (развязки) | 1500 В |
| Рабочая температура окружающей среды | -10…+60 °С |
| Дополнительная погрешность в рабочем диапазоне температур | ±0,15%/10°С |
| Относительная влажность | 98% при температуре 35°С |
| Хранение при температуре | -20…+70°С |
| Тензорезисторные датчики с сопротивлением | 90 Ом – 800 Ом |
| Сопротивление преобразователя на входе | 10МОм |
| Пределы основной погрешности, приведенной к диапазону преобразования | ±0,25 % |
| Погрешность нелинейности | Не больше 0,1 % |
| Подпитка преобразователей: напряжение постоянного тока в диапазоне | +10…+30 В |
