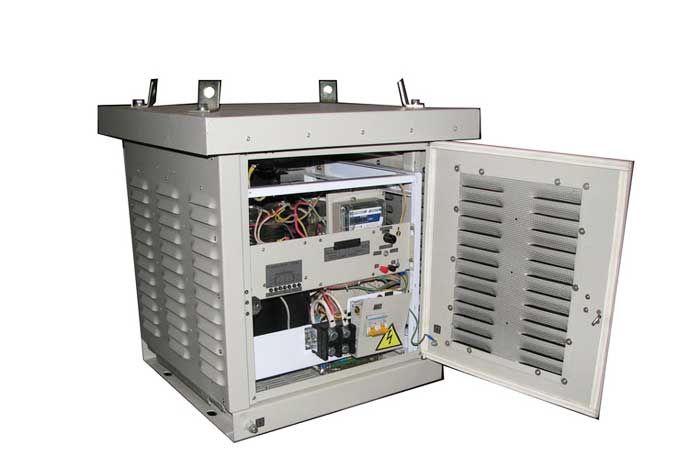

Преобразователи В-ОПЕК, УКЗН, УКЗВ
Преобразователи В-ОПЕК, УКЗН, УКЗВ предназначены для преобразования однофазного переменного тока частотой 50 Гц или 60 Гц, напряжением 220 В (В-ОПЕК, УКЗН), 6000 В и 10000 В (УКЗВ) в плавно регулируемый выпрямленный ток и служат для защиты подземных металлических сооружении от коррозии.
Устройство и работа
Базовым элементом конструкции всех типов преобразователей В-ОПЕК, УКЗН, УКЗВ является блок катодной защиты, обеспечивающий основные выходные параметры преобразователей. Каждый блок включает в себя силовую часть и систему управления.
По принципу работы и выполняемой функции блоки разделяются па тиристорпые выпрямители с ручным управлением (БКЗ-Р) и транзисторные выпрямители инверторного типа с преобразованием на высокой частоте и местным (БКЗ - АИ) или дистанционным телемеханическим (БКЗ-АТИ) видами управления.
| Параметр | Габариты LхBхH, мм | Масса, кг, не более |
|---|---|---|
| В-ОПЕК-0,6-24 У1 | 610х525х450 | 35 |
| В-ОПЕК-1,2-24У1 | 610х525х546 | 50 |
| В-ОПЕК-3,0-48 У1 | 610х525х546 | 80 |
| В-ОПЕК-5,0-48 У1 | 610х525х750 | 120 |
| УКЗН-0,22-1,2-2У1 | 1290х1250х2410 | 450 |
| УКЗН-0,22- 1,2-3 У1 | 1290х1250х2410 | 490 |
| УКЗН-0,22-1,2-4У1 | 1290х1250х2410 | 550 |
| УКЗН-0,22-3,0-2 У1 | 1290х1250х2410 | 550 |
| УКЗН-0,22-5,0-2 У1 | 1290х1250х2410 | 570 |
| УКЗВ-1-6,0(10)-1,2-2У1 | 1950х1235х4600 | 760 |
| УКЗВ-1-6,0(10)-1,2-ЗУ1 | 1950х1235х4600 | 790 |
| УКЗВ-1-6,0(10)-1,2-4У1 | 1950х1235х4600 | 820 |
| УКЗВ-1-6,0(10)-3,0-1 У1 | 1950х1235х4600 | 850 |
| УКЗВ-1-6,0(10)-3,0-2У1 | 1950х1235х4600 | 925 |
| УКЗВ-1-6,0(10)-5,0-1 У1 | 1950х1235х4600 | 880 |
| УКЗВ-2-6,0(10)-1,2-2У1 | 1330х1550х4700 | 900 |
| УКЗВ-2-6,0(10)-1,2-ЗУ1 | 1330х1550х4700 | 950 |
| УКЗВ-2-6,0(10)-1,2-4У1 | 1330х1550х4700 | 1000 |
| УКЗВ-2-6,0(10)-3,0-1 У1 | 1330х1550х4700 | 960 |
| УКЗВ-2-6,0(10)-3,0-2У1 | 1330х1550х4700 | 1040 |
| УКЗВ-2-6,0(10)-5,0-1 У1 | 1330х1550х4700 | 900 |
