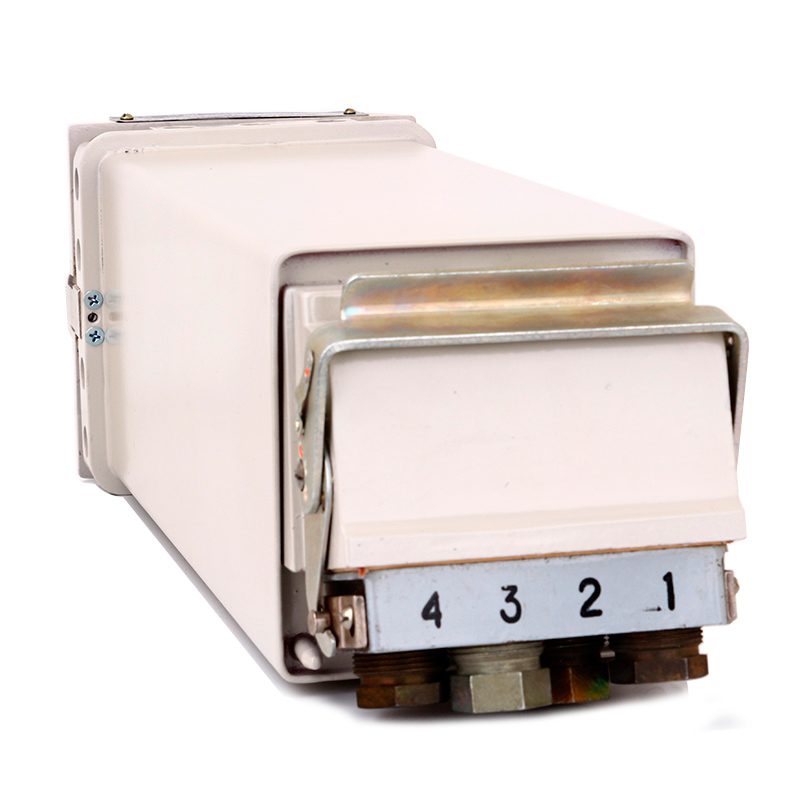

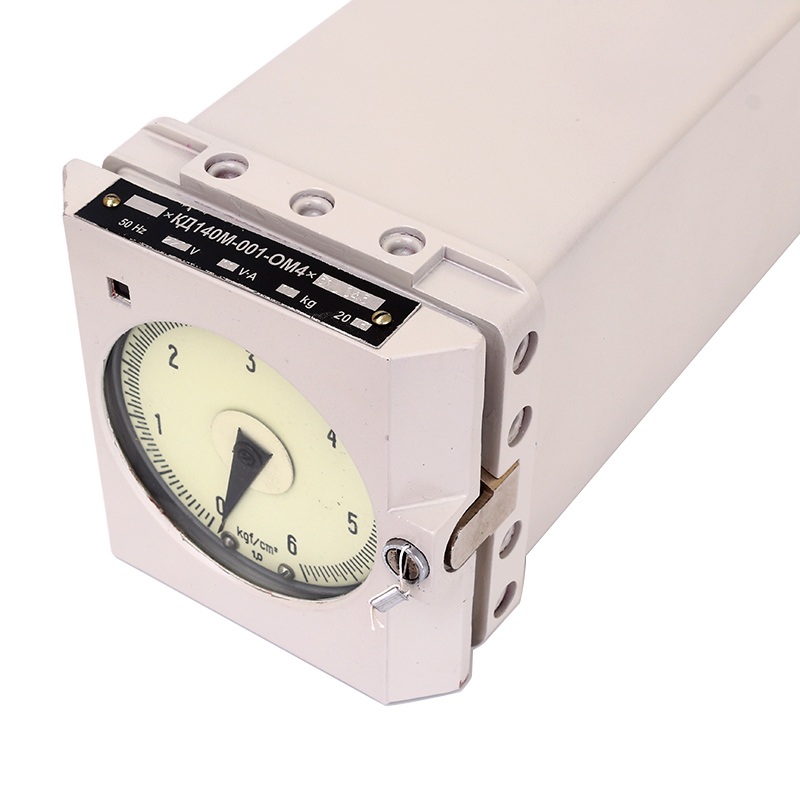

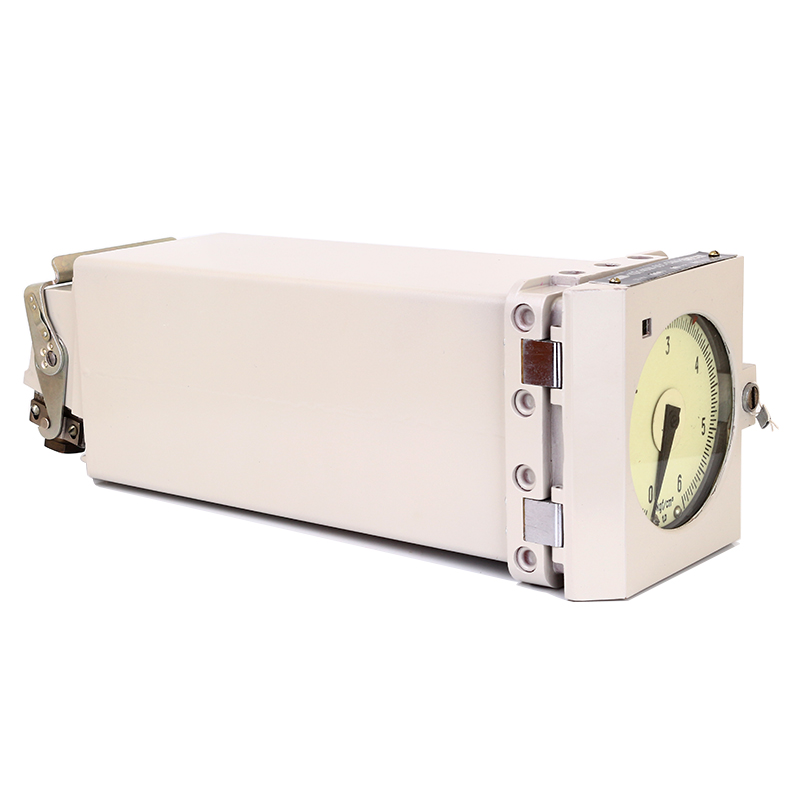

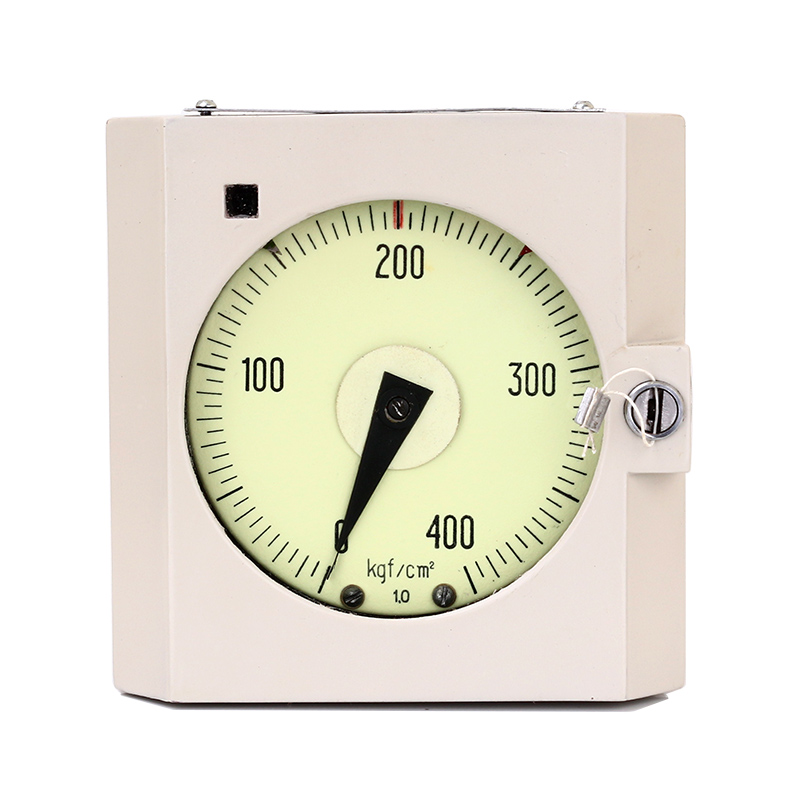

Прибор КД-140
Прибор КД-140 предназначен для измерения расхода, давления, уровня и других неэлектрических величин, которые могут быть преобразованы во взаимную индуктивность (0-10) мГн и сигнализацию отклонения указанных параметров от заданного параметра.
Область применения
Приборы используются для контроля и автоматизации технологических процессов на объектах энергетики, кораблях речного и морского флотов.
Функциональные возможности
- Приборы показывающие смонтированы в прямоугольном металлическом корпусе, который предназначен для щитового монтажа.
- Приборы имеют световую сигнализацию включения, а также сигнализирующее устройство, трехпозиционное, которое обеспечивает три зоны регулирования: «мало», «норма», «много».
- Наблюдение за изготовлением, испытания и приемка приборов производится представителем заказчика.
Условия эксплуатации
Вид климатического исполнения приборов: ХЛ2 или ОМ4:
- приборы показывающие изготавливаются в климатическом исполнении ХЛ, категории размещения 2 по ГОСТ15150-69;
- приборы соответствуют требованиям ГОСТ ВД7164-84, нормали НО.005.026-030 (для групп 13).
Приборы КД140, выпускаемые в исполнении ОМ4, предназначены для эксплуатации на подвижных объектах в условиях, обусловленных категории 4.
№ п/п | Вариант | Первичный датчик | Регулирующе-сигнализирующее устройство | Питание | Дополнительные выходные устройства | |
Тип | Характеристика | |||||
1 | КД140М-001-ОМ4 | взаимно-индукционный | линейная | 3-х позиционное | 220В/127V, 50 Hz | — |
2 | КД140М-002-ОМ4 | взаимно-индукционный | квадратичная | 3-х позиционное | 220В/127V, 50 Hz | — |
3 | КД140М-003-ОМ4 | взаимно-индукционный | линейная | 3-х позиционное | 220В/127V, 50 Hz | реостатное устройство |
4 | КД140М-004-ОМ4 | взаимно-индукционный | квадратичная | 3-х позиционное | 220В/127V, 50 Hz | реостатное устройство |
5 | КД140-201-ХЛ2 | взаимно-индукционный | линейная | 3-х позиционное | 220В/127V, 50 Hz | — |
6 | КД140-202-ХЛ2 | взаимно-индукционный | квадратичная | 3-х позиционное | 220В/127V, 50 Hz | — |
7 | КД140М-405-ОМ4 | взаимно-индукционный | линейная | 3-х позиционное | 220V, 400 Hz | — |
8 | КД140М-406-ОМ4 | взаимно-индукционный | квадратичная | 3-х позиционное | 220V, 400 Hz | — |
9 | КД140М-407-ОМ4 | взаимно-индукционный | линейная | 3-х позиционное | 220V, 400 Hz | реостатное устройство |
10 | КД140М-408-ОМ4 | взаимно-индукционный | квадратичная | 3-х позиционное | 220V, 400 Hz | реостатное устройство |
11 | КД140М-409-ОМ4** | взаимно-индукционный | линейная, 2-х диапазонный | 2-х позиционное | 220V, 400 Hz | — |
12 | КД140М-410-ОМ4** | взаимно-индукционный | квадратичная, 2-х диапазонный | 2-х позиционное | 220V, 400 Hz | — |
13 | КД140М-411-ОМ4** | взаимно-индукционный | линейная, 2-х диапазонный | 2-х позиционное | 220V, 400 Hz | реостатное устройство |
14 | КД140М-412-ОМ4** | взаимно-индукционный | квадратичная, 2-х диапазонный | 2-х позиционное | 220V, 400 Hz | реостатное устройство |
Примечание:
- * – цена на приборы с приемкой «ПЗ»;
- ** – возможность изготовления уточняйте у менеджера.
Пределы измерения приборов и номинальная статическая характеристика преобразования первичного преобразователя
№ п/п | Пределы измерений | Единица измерения | Первичный датчик | Наименования комплекта по назначению | |
нижний | верхний | ||||
1. | -0,1 (-1,0) | 0 | МPа (kgf/сm2) | линейная | вакуумметр |
2. | -0,1 (-1,0) | 0,06(0,6) | то же | линейная | мановакумметр |
3. | -0,1 (-1,0) | 0,06(0,6) | то же | линейная | |
4. | -0,1 (-1,0) | 0,06(0,6) | то же | линейная | |
5. | -0,1 (-1,0) | 0,06(0,6) | то же | линейная | |
6. | -0,1 (-1,0) | 0,06(0,6) | то же | линейная | |
7. | -0,1 (-1,0) | 0,06(0,6) | то же | линейная | |
8. | -0,1 (-1,0) | 0,06(0,6) | то же | линейная | |
9. | 0 | 0,040(0,40) | то же | линейная | перепадомер |
10. | 0 | 0,060(0,60) | то же | линейная | манометр |
11. | 0 | 0,063(0,63) | то же | линейная | перепадомер |
12. | 0 | 0,63(63) | м (см) | линейная | уровнемер |
13. | 0 | 0,100(1,00) | МPа (kgf/сm2) | линейная | манометр |
14. | 0 | 0,100(1,00) | то же | линейная | перепадомер |
15. | 0 | 1,0(100) | м (см) | линейная | уровнемер |
16. | 0 | 0,160(1,60) | МPа (kgf/сm2) | линейная | манометр |
17. | 0 | 0,160(1,60) | то же | линейная | перепадомер |
18. | 0 | 1,6(160) | м(см) | линейная | уровнемер |
19. | 0 | 0,25(2,5) | МPа (kgf/сm2) | линейная | манометр |
20. | 0 | 0,25(250) | то же | линейная | перепадомер |
21. | 0 | 2,5(250) | m(cm) | линейная | уровнемер |
22. | 0 | 0,400(4,0) | МPа (kgf/сm2) | линейная | манометр |
23. | 0 | 0,400(4,0) | то же | линейная | перепадомер |
24. | 0 | 4,0(400) | m(cm) | линейная | уровнемер |
25. | 0 | 0,600(6,0) | МPа (kgf/сm2) | линейная | манометр |
26. | 0 | 0,630(6,3) | то же | линейная | перепадомер |
27. | 0 | 6,30(630) | m(cm) | линейная | уровнемер |
28. | 0 | 1,00(10,00) | МPа (kgf/сm2) | линейная | манометр |
29. | 0 | 100(10) | Pа (kgf/сm2) | линейная | перепадомер |
30. | 0 | 10(1000) | m(cm) | линейная | уровнемер |
31. | 0 | 1,600(16,00) | МPа (kgf/сm2) | линейная | манометр |
32. | 0 | 160(16,00) | Pа (kgf/сm2) | линейная | перепадомер |
33. | 0 | 2,500(25,0) | МPа (kgf/сm2) | линейная | уровнемер |
34. | 0 | 250(25,0) | Pа (kgf/сm2) | линейная | манометр |
35. | 0 | 4,000(40,00) | МPа (kgf/сm2) | линейная | перепадомер |
36. | 0 | 400(40,0) | Pа (kgf/сm2) | линейная | уровнемер |
37. | 0 | 6,000(60,00) | МPа (kgf/сm2) | линейная | манометр |
38. | 0 | 630(63,00) | Pа (kgf/сm2) | линейная | перепадомер |
39. | 0 | 63(6300) | m(cm) | линейная | уровнемер |
40. | 0 | 10,000(100,00) | МPа (kgf/сm2) | линейная | манометр |
41. | 0 | 1000(100) | Pа (kgf/сm2) | линейная | перепадомер |
42. | 0 | 16,000(160,00) | МPа (kgf/сm2) | линейная | уровнемер |
43. | 0 | 1600(160) | Pа (kgf/сm2) | линейная | манометр |
44. | 0 | 16(1600) | m(cm) | линейная | перепадомер |
45. | 0 | 25,000(250) | МPа (kgf/сm2) | линейная | манометр |
46. | 0 | 2500(250) | Pа (kgf/сm2) | линейная | манометр |
47. | 0 | 2,5(250) | kPа (kgf/сm2) | линейная | напоромер |
48. | 0 | 25(2500) | m(cm) | линейная | уровнемер |
49. | 0 | 40,000(400) | МPа (kgf/сm2) | линейная | манометр |
50. | 0 | 4000(400) | Pа (kgf/сm2) | линейная | перепадомер |
51. | 0 | 4(400,0) | kPа (kgf/сm2) | линейная | напоромер |
52. | 0 | 60,000(600) | МPа (kgf/сm2) | линейная | манометр |
53. | 0 | 6(600) | kPа (kgf/сm2) | линейная | напоромер |
54. | 0 | 6300(630) | Pа (kgf/сm2) | линейная | перепадомер |
55. | 0 | 10000(1000) | Pа (kgf/сm2) | линейная | перепадомер |
56. | 0 | 10(1000) | kPа (kgf/сm2) | линейная | напоромер |
57. | 0 | 160(16000) | m(cm) | линейная | уровнемер |
58. | 0 | 16000(1600) | Pа (kgf/сm2) | линейная | перепадомер |
59. | 0 | 16(1600) | kPа (kgf/сm2) | линейная | напоромер |
60. | 0 | 25000(2500) | Pа (kgf/сm2) | линейная | перепадомер |
61. | 0-6,3(0-630) 0-4,0(0-400) | m(cm) | линейная | двухдиапазонный уровнемер | |
62. | 0-100 0-40 | т/ч | квадратичная | двухдиапазонный расходомер | |
63. | 0 | A=a*10n, где а-одно из чисел: 1; 1,25; 1,6;2; 2,5; 3,2; 4,5; 6,3; 8, n-целое число от минус 4 до плюс 6 | kg/h ,t/h m3/h, t/h | квадратичная | двухдиапазонный расходомер |
Обозначение для заказа
При заказе автоматических показывающих потенциометров КД140 необходимо указывать:
- наименование;
- шифр прибора;
- обозначение ТУ;
- нижний и верхний пределы измерений;
- обозначение измеряемой величины;
- ход плунжера;
- необходимость поставки переходного устройства (основания) и их количество;
- напряжение питания;
- количество приборов.
Пример обозначения прибора при его заказе:
Прибор дифференциально-трансформаторный КД140М-001-ОМ4, ТУ 25-05-62-76, 0 -10 m, 127 V.
Комплект поставки
- Прибор показывающий КД-140 выбранной модификации – 1 шт.
- Запасные части, инструмент и принадлежности – 1 компл.
- Техническое описание и инструкция по эксплуатации – 1 экз.
- Паспорт (формуляр) – 1 экз.
Гарантия
- Гарантийный срок эксплуатации приборов – 24 месяца с момента ввода в эксплуатацию.
- Гарантийный срок хранения – 6 месяцев со дня изготовления прибора.
| Параметр | Значение |
|---|---|
| Основная погрешность прибора, в % от нормирующего значения: | |
| - по показаниям | ±1,0 |
| - по каналу сигнализации | ±2,0 |
| - по каналу с реостатным устройством | ±1,5 |
| Предел вариации показаний, в % от нормирующего значения: | |
| - по показаниям | 1,0 |
| - по сигнализации | 2,0 |
| Питание от сети переменного тока 50 или 400 Hz | 220 или 127 V |
| Быстродействие прибора, не более | 5,0 s |
| Потребляемая мощность, не более | 19 V∙A |
| Назначенный ресурс прибора | 60 000 h (в течение назначенного срока службы) |
| Назначенный срок службы прибора | 10 лет |
| Вероятность безотказной работы прибора в течение 5000 h, не менее | 0,87 |
| Вероятность безотказной работы прибора в течение 3000 h, не менее | 0,92 |
| Габаритные размеры | 140 x 140 x 405 mm |
| Масса | 10 kg |
