Прибор КМ-140, КМ140М

Приборы КМ-140, КМ140М представляют собой уравновешенные показывающие мосты переменного тока. В зависимости от модификации, приборы предназначены:

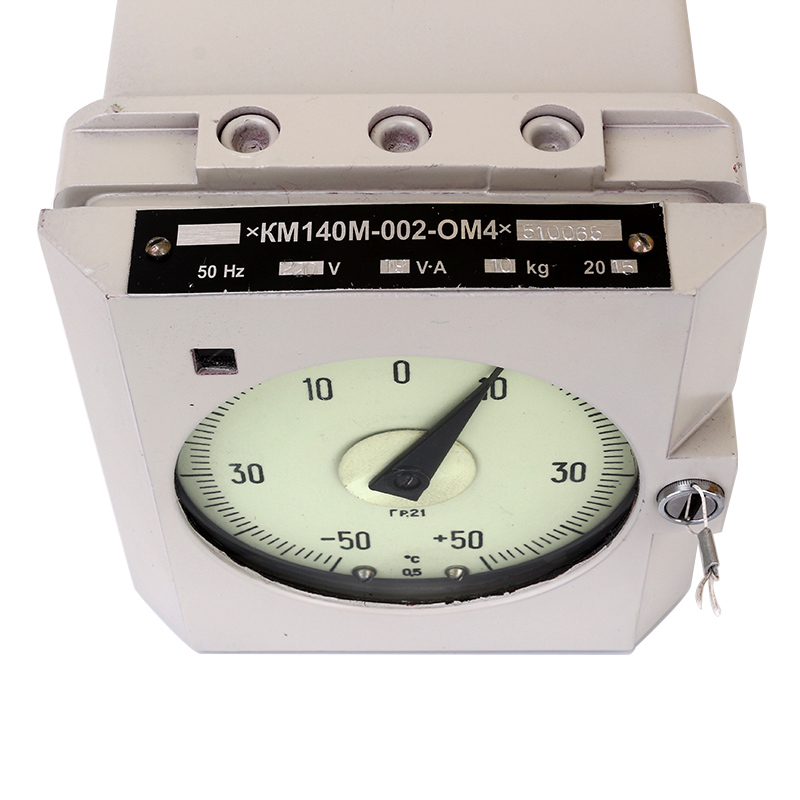

• КМ140М-001-ОМ4, 002-ОМ4, 004-ОМ4, 005-ОМ4, 401-ОМ4, 402-ОМ4, 404-ОМ4, 405-ОМ4, 704-ОМ4, КМ140-101, 102, 104, 105, 201-ХЛ2, 701-ХЛ2, 702-ХЛ2 – для измерения температуры и сигнализации отклонения ее от заданного значения при работе с термопреобразователями сопротивления;
• КМ140М-006-ОМ4, 007-ОМ4, КМ140-106, 107 – для измерения удельного электрического сопротивления воды, а также для сигнализации при отклонении измеряемой величины от заданного значения;
• КМ140М-501 – для преобразования выходных сигналов первичных преобразователей (датчиков) влаги ДВ1 и ДВ2 в показания относительной влажности воздуха, а также сигнализации при отклонении измеряемой величины от заданного значения.

Условия эксплуатации

• Вид климатического исполнения приборов: ХЛ2 или ОМ4.
• Приборы изготавливаются в климатическом исполнении ХЛ; категории размещения 2 по ГОСТ15150-69.
• Приборы соответствуют требованиям ГОСТ ВД7164-84, нормали НО.005.026-030 (для групп 13).
• Приборы, выпускаемые в исполнении ОМ4, предназначены для эксплуатации на подвижных объектах в условиях, обусловленных категории 4.

Основные особенности

• Питание мостов КМ-140 осуществляется от сети переменного тока напряжением 220 или 127 V, частотой 50 Нz или 220V, частотой 400 Нz.

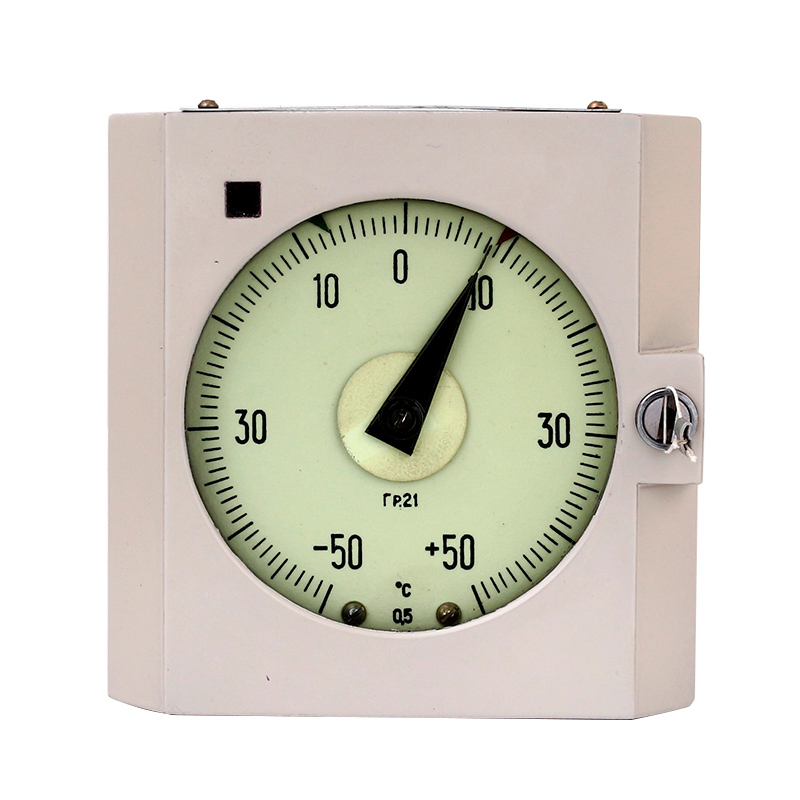

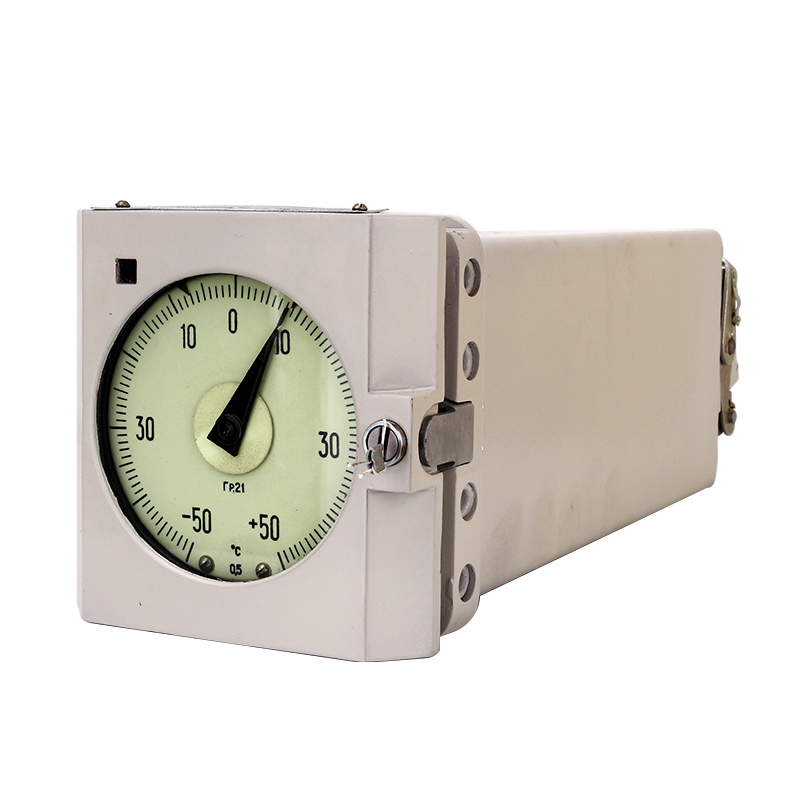

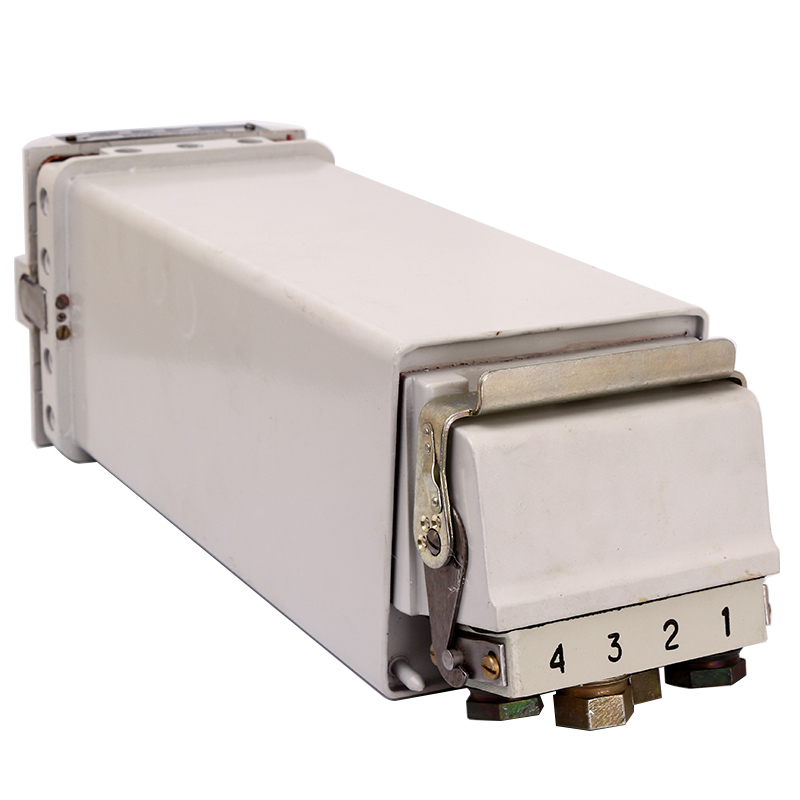

• Приборы смонтированы в прямоугольном металлическом корпусе, предназначенном для щитового “утопленного” монтажа.
• Мосты имеют световую сигнализацию включения. Сигнализирующее трехпозиционное устройство обеспечивает три зоны регулирования: “мало”, “норма”, “много”.

Примечание:

• * – цена на приборы с приемкой «ПЗ»;
• ** – возможность изготовления уточняйте у менеджера.

Приборы КМ140-106, 107 работают с датчиками ДСВ22 и имеют предел измерения от 10 до 100 kΩ·cm.

Обозначение для заказа

При заказе приборов необходимо указывать:

• сокращенное наименование;
• шифр прибора;
• значение напряжение питания;
• условное обозначение номинальной статической характеристики
• преобразования;
• обозначение измеряемой величины и пределы измерений;
• обозначение ТУ;
• количество приборов;
• необходимость поставки переходного устройства (кронштейна или основания),
• их количество и обозначение.

Пример обозначения прибора при его заказе:

Прибор показывающий КМ140-201-ХЛ2, 127 V, Pt 50, 0-200°С, ТУ 25-05-55-73.

Комплект поставки

1. Мост уравновешенный переменного тока показывающий КМ140 выбранной модификации – 1 шт.
2. Запасные части, инструмент и принадлежности – 1 компл.
3. Техническое описание и инструкция по эксплуатации – 1 экз.
4. Паспорт (формуляр) – 1 экз.

Гарантия

• Гарантийный срок эксплуатации приборов – 24 месяца с момента ввода в эксплуатацию.
• Гарантийный срок хранения – 6 месяцев со дня изготовления прибора.
