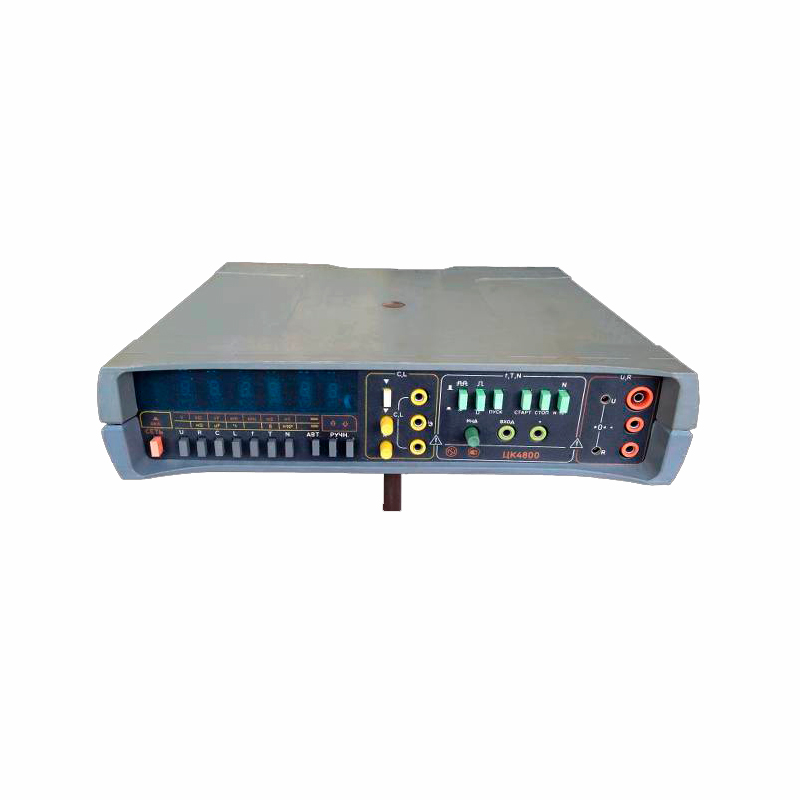

Прибор комбинированный ЦК4800

Под заказ

Производитель:

Микроприбор, ОАО

Документация:

Паспорт

Описание
Характеристики
Отзывы

Прибор комбинированный ЦК4800 предназначен для измерения:

напряжения;
силы постоянного тока;
сопротивления постоянному току;
емкости;
индуктивности;
частоты синусоидальных колебаний и следования импульсов;
периода следования импульсов;
подсчета количества импульсов.

Комплектация

Прибор ЦК4800;
Руководство по эксплуатации.

Условия эксплуатации

Рабочие условия применения измерительного цифрового прибора ЦК4800:

температура окружающего воздуха от 5 до 40°С;
нормальная температура (20±5)°C;
относительная влажность 90% при температуре 25°С;
нормальная влажность от 30 до 80%;
атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм. рт. ст.);
отсутствие внешних электрических и магнитных полей, кроме земного.

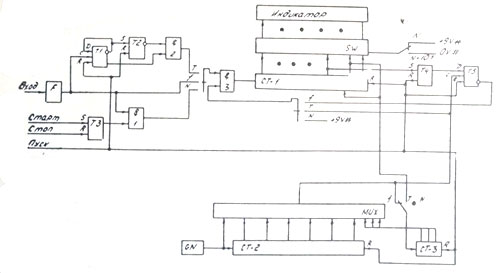

"Схема функциональная преобразователя"

Рис.1 Схема функциональная преобразователя

Основные параметры
Питание:	напряжением	220 (±22) В
	частотой	50 (±0,5) Гц
	форма кривой	синусоидальная
	коэффициент высших гармоник, не более	5%
Мощность, потребляемая от сети, не превышает		15 В·А
Входное сопротивление при измерении напряжения, составляет		(10±0,5) МОм
Входное сопротивление при измерении F, T, N, не менее		10 кОм (при емкости не более 100 пФ)
Габаритные размеры		320 x 282,5 x 87 мм
Масса		3,5 кг

Диапазоны измерений
Измеряемая величина	Диапазон измерения	Пределы измерения	Поддиапазоны измерения	Номинальная ступень квантования	Погрешность при измерении
Напряжение (U)	(10^-5 - 1000) В	0,2 В	(0,00001-0,2) В	0,00001 В	±0,1%
		2 В	(0,0001-2) В	0,0001 В
		20 В	(0,001-20) В	0,001 В
		200 В	(0,01-200) В	0,01 В
		1000 В	(0,1-1000) В	0,1 В
Сила постоянного тока (I)	(0,00001 - 2000) мА	0,2 мА	(0,00001-0,2) мА	0,00001 мА	±0,2%
		2 мА	(0,0001-2) мА	0,0001 мА
		20 мА	(0,001-20) мА	0,001 мА
		200 мА	(0,01-200) мА	0,01 мА
		2000 мА	(0,1-2000) мА	0,1 мА
Сопротивление (R)	(0,00001 - 20000) кОм	0,2 кОм	(0,00001-0,2) кОм	0,01 Ом	±0,2%
		2 кОм	(0,0001-2) кОм	0,1 Ом	±0,15%
		20 кОм	(0,001-20) кОм	1 Ом
		200 кОм	(0,01-200) кОм	10 Ом
		2 МОм	(0,1-2000) кОм	0,1 кОм
		20 МОм	(1-20000) кОм	1 кОм	±0,2%
Емкость (C)	(10^-7 - 100) мкФ	2 нФ	(0,0001-2) нФ	0,0001 нФ	±0,4%
		20 нФ	(0,001-20) нФ	0,001 нФ	±0,2%
		200 нФ	(0,01-200) нФ	0,01 нФ
		2 мкФ	(0,0001-2) мкФ	0,0001 мкФ
		20 мкФ	(0,001-20) мкФ	0,001 мкФ	±0,5%
		100 мкФ	(0,01-100) мкФ	0,01 мкФ	±0,5%
Индуктивность (L)	(10^-7 - 200) Гн	2 мГн	(0,0001-2) мГн	0,0001 мГн	±0,4%
		20 мГн	(1-20) мГн	0,001 мГн	±0,2%
		200 мГн	(10-200) мГн	0,01 мГн
		2 Гн	(0,1-2) Гн	0,0001 Гн
		20 Гн	(1-20) Гн	0,001 Гн	±0,5%
		200 Гн	(10-200) Гн	0,01 Гн	±1%
Частота (F)	(1 - 1000) кГц	20 кГц	(1-20) кГц	1 Гц	±0,02%
		200 кГц	(1-200) кГц	10 Гц
		1000 кГц	(1-1000) кГц	100 Гц
Период следования импульсов (T)	1 мкс - 1000 с	2 мс	(0,0001-2) мс	0,1 мкс	±0,05%
		20 мс	(0,001-20) мс	1 мкс
		200 мс	(0,01-200) мс	10 мкс
		1000 мс	(0,1-1000) мс	100 мкс
Подсчета количества импульсов (N)	1 - 109	—	—	1 ед. счета	—
