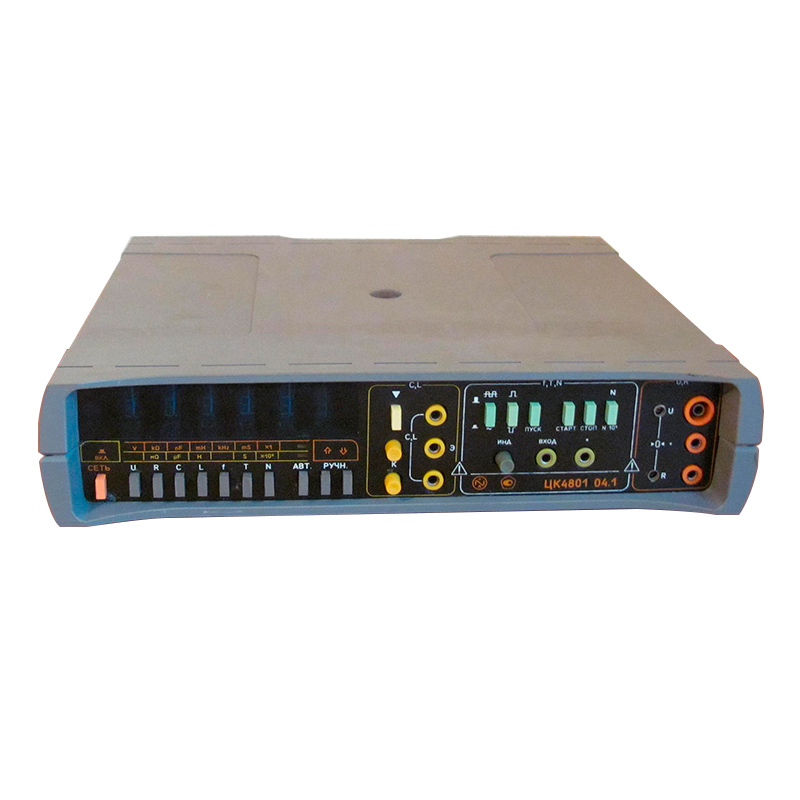

Прибор комбинированный ЦК4801
Прибор комбинированный ЦК4801 предназначен для измерения напряжения (U) и силы (I) постоянного тока, сопротивления постоянному току (R), емкости (C), индуктивности (L), частоты синусоидальных колебаний и следования импульсов (F), периода следования импульсов (Т), подсчета количества импульсов (N).
Область применения
Измерительный цифровой прибор ЦК4801 предназначен как для автономного применения, так и для использования в составе информационно-измерительных систем.
Технические характеристики
| Измеряемая величина | Диапазон измерения | Пределы измерения | Поддиапазоны измерения | Номинальная ступень квантования |
| U | (10-5 - 1000) В | 0,2 В 2 В 20 В 200 В 1000 В | (0,00001-0,2) В (0,0001-2) В (0,001-20) В (0,01-200) В (0,1-1000) В | 0,00001 В 0,0001 В 0,001 В 0,01 В 0,1 В |
| I | (0,00001 - 2000) мА | 0,2 мА 2 мА 20 мА 200 мА 2 мА | (0,00001-0,2) мА (0,0001-2) мА (0,001-20) мА (0,01-200) мА (0,1-2000) мА | 0,00001 мА 0,0001 мА 0,001 мА 0,01 мА 0,1 мА |
| R | (0,00001 - 20000) кОм | 0,2 кОм | (0,00001-0,2) кОм | 0,01 Ом |
2 кОм 20 кОм 200 кОм 2 МОм | (0,0001-2) кОм (0,001-20) кОм (0,01-200) кОм (0,1-2000) кОм | 0,1 Ом 1 Ом 10 Ом 0,1 кОм | ||
| 20 МОм | (1-20000) кОм | 1 кОм | ||
| C | (10-7 - 100) мкФ | 2 нФ | (0,0001-2) нФ | 0,0001 нФ |
20 нФ 200 нФ 2 мкФ | (0,001-20) нФ (0,01-200) нФ (0,0001-2) мкФ | 0,001 нФ 0,01 нФ 0,0001 мкФ | ||
20 мкФ 100 мкФ | (0,001-20) мкФ (0,01-100) мкФ | 0,001 мкФ 0,01 мкФ | ||
| L | (10-7 - 200) Гн | 2 мГн | (0,0001-2) мГн | 0,0001 мГн |
20 мГн 200 мГн 2 Гн | (1-20) мГн (10-200) мГн (0,1-2) Гн | 0,001 мГн 0,01 мГн 0,0001 Гн | ||
| 20 Гн | (1-20) Гн | 0,001 Гн | ||
| 200 Гн | (10-200) Гн | 0,01 Гн | ||
| F | 1 кГц - 1000 кГц | 20 кГц 200 кГц 1000 кГц | (1-20) кГц (1-200) кГц (1-1000) кГц | 1 Гц 10 Гц 100 Гц |
| T | 1 мкс - 1000с | 20 мс 200 мс 2 мс 20 мс 200 мс 1000 мс | (0,001-20) мс (0,01-200) мс (0,0001-2) мс (0,001-20) мс (0,01-200) мс (0,1-1000) мс | 1 мкс 10 мкс 100 мкс 1 мкс 10 мкс 100 мкс |
| N | 1 - 109 | - | - | 1 ед. счета |
| Погрешность: | при измерении напряжения | ±0,1% | |
| для силы тока | ±0,2% | ||
| при измерении сопротивления постоянному току | на пределах 0,2 кОм и 20 кОм | ±0,2% | |
| на остальных пределах | ±0,15% | ||
| при измерении емкости | на пределе 2 нФ | ±0,4% | |
| на пределах 20 и 100 мкф | ±0,5% | ||
| на остальных пределах | ±0,2% | ||
| при измерении индуктивности | на пределе 2 мГн | ±0,4% | |
| на пределе 20 Гн | ±0,5% | ||
| на пределе 200 Гн | ±1% | ||
| на остальных пределах | ±0,2% | ||
| при измерении следования импульсов | ±0,02% | ||
| при измерении периода следования импульсов | ±0,05% | ||
| Входное сопротивление: | при измерении напряжения | 10 (±0,5) МОм | |
| при измерении следования импульсов, периода следования импульсов, подсчета количества импульсов, менее | 10 кОм при ёмкости не более 100 пФ | ||
| Мощность, потребляемая прибором от сети, не более | 15 В·А | ||
| Срок службы равен, не менее | 5 лет | ||
| Масса | 3,5 кг | ||
