Прибор контроля изоляции Ф4106А
Прибор контроля изоляции Ф4106А предназначен для измерения сопротивления изоляции и сигнализации при его снижении ниже установленного уровня (уставки) в сетях переменного тока, находящихся под напряжением 220 или 380 В частотой 50, 60 или 400 Гц.
Условия эксплуатации:
- температура окружающего воздуха от -60 до +60°C;
- относительная влажность воздуха до 95 % при температуре +35°C;
- атмосферное давление до 60 кПа;
- вибрация: ускорение до 10 м/с2; частота от 10 до 70 Гц.
Основные особенности
Исполнение приборов - пылезащищенное, брызгозащищенное, виброустойчивое.

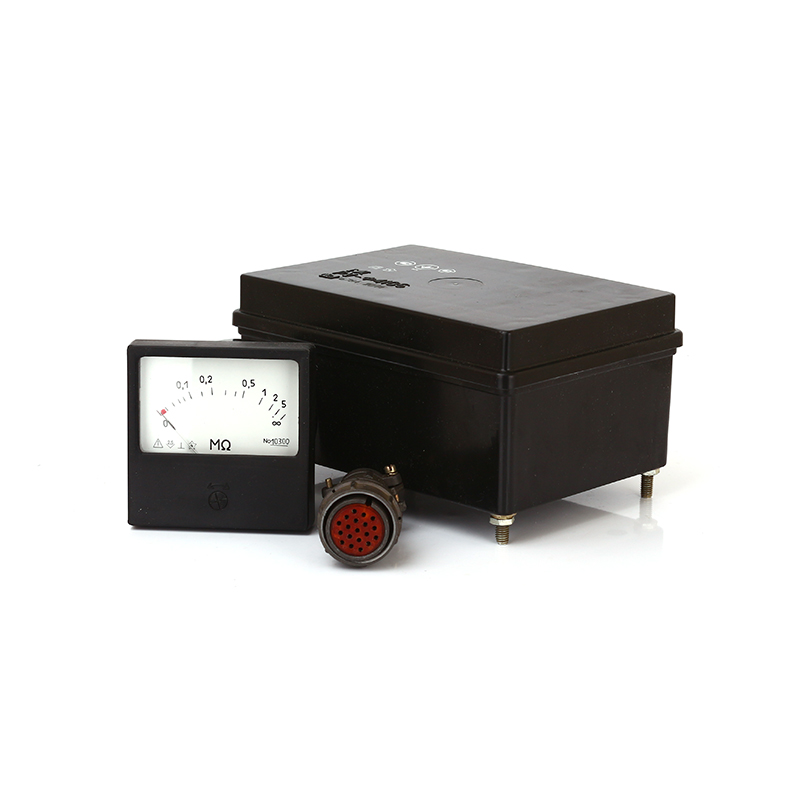

Прибор Ф4106 состоит из двух блоков: показывающего устройства (ПУ) и релейного устройства (РУ). Рабочее положение ПУ - вертикальное, РУ- любое.
Обозначение документа | Наименование и условное обозначение | Количество на один прибор |
Ба5.683.000 | Релейное устройство (с крепежом) | 1 шт. |
Ба2.722.019 | Показывающее устройство (с крепежом) | 1 шт. |
ГЕ0.364.126 ТУ | Розетка 2РМД27КПН19Г5В1 | 1 шт. |
Ба2.722.040 ПС | Паспорт | 1 экз. |
Ремонтная документация согласно ведомости документов для ремонта Ба2.722.040 ВР поставляются по отдельному заказу.
| Параметр | Значение |
|---|---|
| Диапазон измерений | 0,02 - 5 МОм |
| Класс точности ПУ | 2,5 |
| Прибор имеет три переключаемых уставки сопротивления Rу (набор уставок) для Ф4106А, Ф4106АТ | 12, 20 и 60 кОм |
| По согласованию с заводом-изготовителем допускается поставка приборов с другими наборами уставок из ряда | 12, 20, 30, 50, 60, 100, 200, 300, 400, 500 кОм |
| Предел допускаемой основной погрешности РУ равен | ±10% от сопротивления уставки |
| Входное сопротивление, не менее | 250 кОм |
| Оперативный ток (через измеряемое сопротивление Rх), не более | 0,6 мА |
| Потребляемая мощность, не более | 10 В·А |
| Время отпускания РУ, не более | 0,1 сек |
| РУ прибора имеет на выходе два переключающих контакта, режимы коммутации которых приведены в таблице 2 | |
| Напряжение питания | 220 (+22/-66) В |
| Сопротивление изоляции, при котором происходит срабатывание РУ (сопротивление срабатывания Rср), находится в пределах | 0,6 (2Rу + 30 кОм) ≤ Rср ≤ 1,4 (2Rу + 30 кОм) |
| Габаритные размеры: | |
| - ПУ | 80 x 80 x 100 мм |
| - РУ | 175 x 98 x 143 мм |
| Длина шкалы ПУ, не менее | 50 мм |
| Время задержки срабатывания РУ после подачи на него напряжения питания при емкости контролируемой сети не более 10 мкФ и при Rx ≥ 2Ry + 30 кОм, не более | 20 сек |
| Время установления рабочего режима | 15 мин |
| Режим работы прибора | непрерывный |
| Норма средней наработки на отказ не менее | 35000 ч |
| Средний срок службы | 10 лет |
