Прибор КП-140, КП140М

0
Голосов пока нет
Под заказ
Производитель:
ЛПЗ,ООО
Документация:
Формуляр
  • Описание
  • Характеристики
  • Отзывы

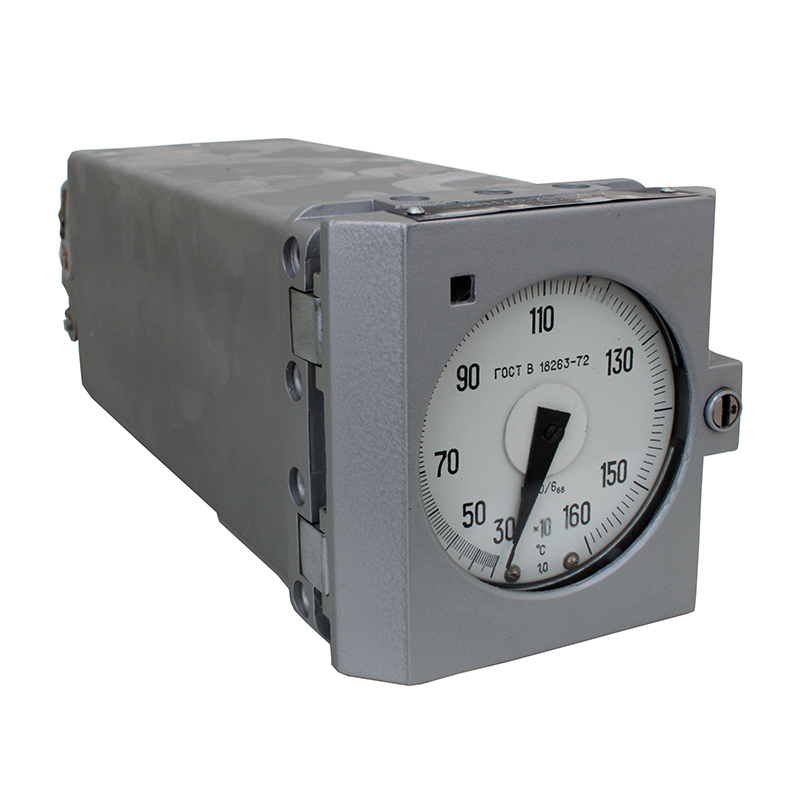

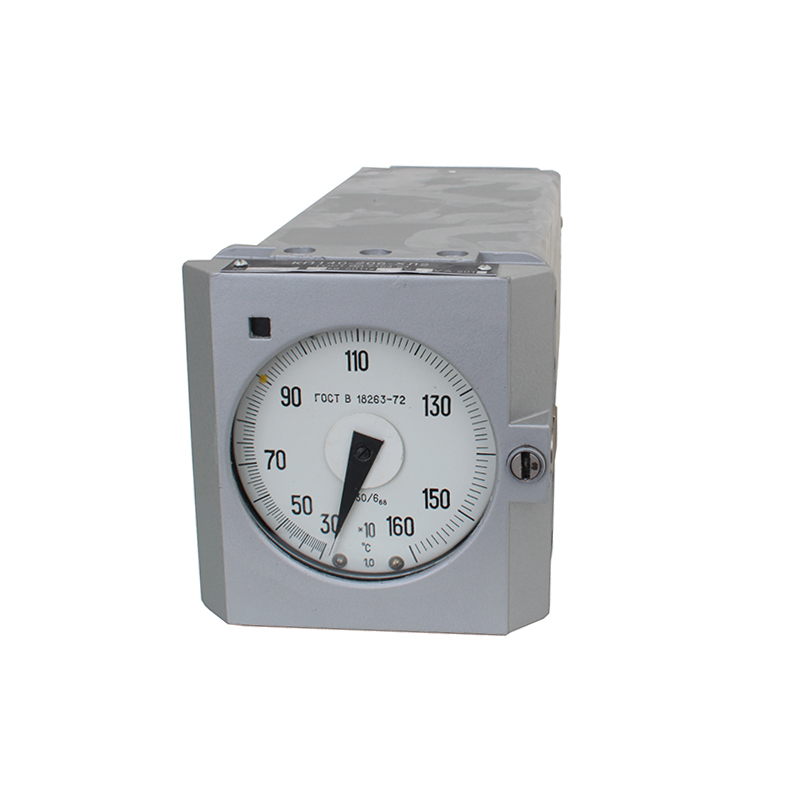

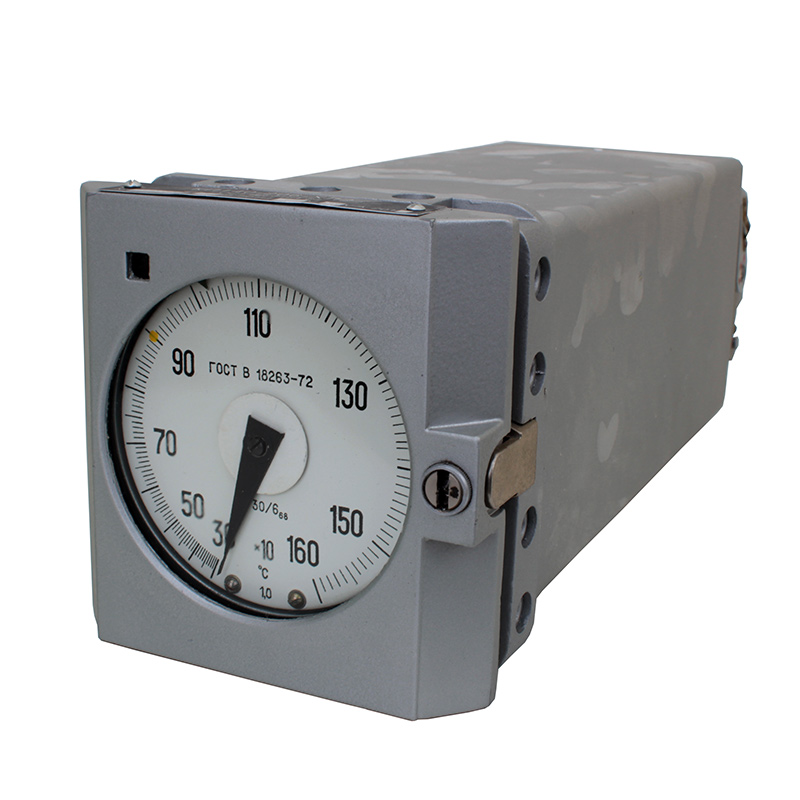

Прибор КП-140, КП140М предназначен для измерения температуры, уровня, постоянного напряжения и тока и сигнализации отклонения указанных параметров от заданного значения, в условиях воздействия вибрационных нагрузок, положительных температур окружающего воздуха.

Функциональные возможности

Приборы работают в комплекте с первичными преобразователями, выходные сигналы которых по ГОСТ 26. 011-80, и с преобразователями термоэлектрическими, выходные сигналы которых по ГОСТ 3044-84.

Условия эксплуатации

Вид климатического исполнения приборов:

  • приборы КП140М имеют исполнение ОМ категории 4, а потенциометры КП140 – исполнение ХЛ категории 2 по ГОСТ 15150-69;
  • приборы соответствуют требованиям ГОСТ ВД 7164-84 и нормали НО.005.026-030 (для групп 23 и 24 – приборы исполнения ОМ4, для группы 13 – приборы исполнения ХЛ2);
  • приборы моделей КП140-101, 102, 104, 105, 107, 108, 109, 110 соответствуют группе исполнения В4 по ГОСТ 12997-84 и исполнению в категории размещения 4.1 по ГОСТ 15150-69.

Основные особенности

  • Питание регистрирующих приборов осуществляется от сети переменного тока напряжением 220 или 127 V, частотой 50 Нz или 220V, частотой 400 Нz.
  • смонтированы в прямоугольном металлическом корпусе, предназначенном для щитового “утопленного” монтажа.
  • Потенциометры показывающие КП140 имеют световую сигнализацию включения. Сигнализирующее трехпозиционное устройство обеспечивает три зоны регулирования: “мало”, “норма”, “много”.
Номенклатура приборов

№ п/п

Вариант

Первичный датчик

Питание, (V)

Регулирующе-сигнализирующее устройство

Дополнительные выходные устройства

1

КП140М-001-ОМ4

ТХА, ТХК, ТПП

220/127, 50 Hz

3-позиционное

—

2

КП140М-002-ОМ4

ТХА, ТХК, ТПП

220/127, 50 Hz

3-позиционное

реостатное устройство

3

КП140М-004-ОМ4

mV, ТПР

220/127, 50 Hz

3-позиционное

—

4

КП140М-005-ОМ4

mV, ТПР

220/127, 50 Hz

3-позиционное

реостатное устройство

5

КП140М-007-ОМ4

0-1, 0-5, 0-10 V

220/127, 50 Hz

3-позиционное

—

6

КП140М-008-ОМ4

0-1, 0-5, 0-10 V

220/127, 50 Hz

3-позиционное

реостатное устройство

7

КП140М-009-ОМ4

mA

220/127, 50 Hz

3-позиционное

—

8

КП140М-010-ОМ4

mA

220/127, 50 Hz

3-позиционное

реостатное устройство

9

КП140М-011-ОМ4**

ультразвуковой уровнемер

220/127, 50 Hz

3-позиционное

—

10

КП140-101

ТХА, ТХК, ТПП

220/127, 50 Hz

3-позиционное

—

11

КП140-102

ТХА, ТХК, ТПП

220/127, 50 Hz

3-позиционное

реостатное устройство

12

КП140-104

mV, ТПР

220/127, 50 Hz

3-позиционное

—

13

КП140-105

mV, ТПР

220/127, 50 Hz

3-позиционное

реостатное устройство

14

КП140-107

mV

220/127, 50 Hz

3-позиционное

—

15

КП140-108

mV

220/127, 50 Hz

3-позиционное

реостатное устройство

16

КП140-109

mА

220/127, 50 Hz

3-позиционное

—

17

КП140-110

mА

220/127, 50 Hz

3-позиционное

реостатное устройство

18

КП140-201-ХЛ2**

ТХА, ТХК, ТПП

220/127, 50 Hz

3-позиционное

—

19

КП140-203-ХЛ2**

ТХА, ТХК, ТПП

220/127, 50 Hz

3-позиционное

контактная группа

20

КП140-204-ХЛ2**

ТПР

220/127, 50 Hz

3-позиционное

—

21

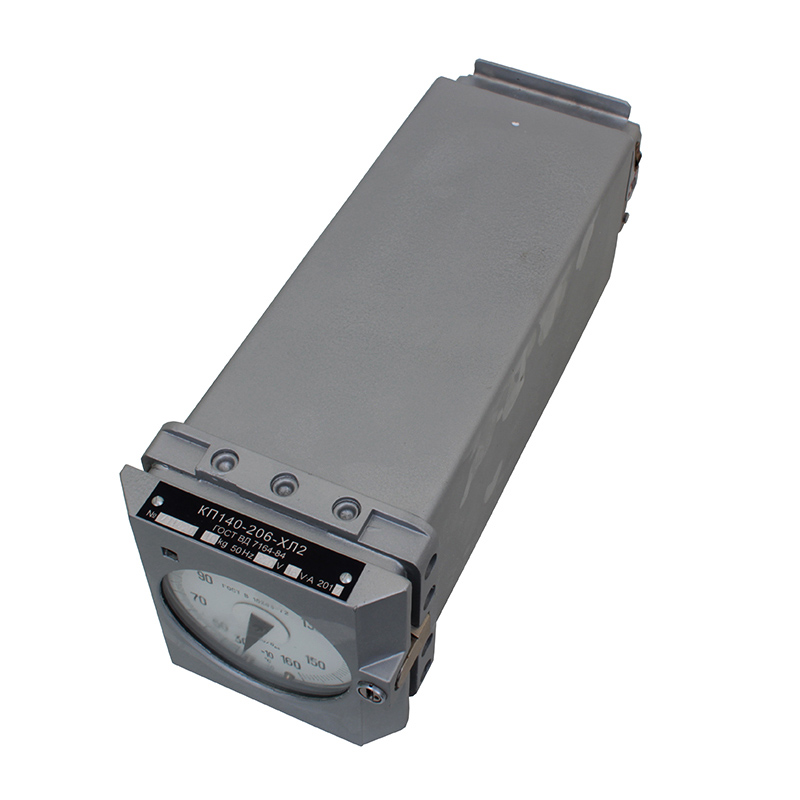

КП140-206-ХЛ2**

ТПР

220/127, 50 Hz

3-позиционное

контактная группа

22

КП140М-401-ОМ4

ТХА, ТХК, ТПП

220, 400 Hz

3-позиционное

—

23

КП140М-402-ОМ4

ТХА, ТХК, ТПП

220, 400 Hz

3-позиционное

реостатное устройство

24

КП140М-404-ОМ4

mV, ТПР

220, 400 Hz

3-позиционное

—

25

КП140М-405-ОМ4

mV, ТПР

220, 400 Hz

3-позиционное

реостатное устройство

26

КП140М-407-ОМ4

0-1, 0-5, 0-10 V

220, 400 Hz

3-позиционное

—

27

КП140М-408-ОМ4

0-1, 0-5, 0-10 V

220, 400 Hz

3-позиционное

реостатное устройство

28

КП140М-409-ОМ4

mА

220, 400 Hz

3-позиционное

—

29

КП140М-410-ОМ4

mА

220, 400 Hz

3-позиционное

реостатное устройство

30

КП140М-411-ОМ4**

ультразвуковой уровнемер

220, 400 Hz

3-позиционное

—

31

КП140М-412-ОМ4**

ультразвуковой уровнемер

220, 400 Hz

3-позиционное

реостатное устройство

32

КП140М-413-ОМ4**

mV

220, 400 Hz

3-позиционное

—

33

КП140М-414-ОМ4**

mV

220, 400 Hz

3-позиционное

реостатное устройство

Примечание

  • * – цена на приборы с приемкой «ПЗ».
  • ** – возможность изготовления уточняйте у менеджера.
Шкалы приборов

№ п/п

Тип первичного или промежуточного преобразователя

Условное обозначение номинальных статических характеристик преобразования

Пределы измерений

нижний

верхний

1.

ТХК

ХК(L)

-50

50°С

-50

100°С

-50

150°С

-50

200°С

0

100°С

0

150°С

0

200°С

0

300°С

0

400°С

0

600°С

200

600°С

200

800°С

2.

ТХА

ХА(К)

0

400°С

0

600°С

0

800°С

0

900°С

0

1100°С

0

1300°С

200

600°С

200

1200°С

400

900°С

600

1100°С

700

1300°С

3.

ТПП

ПП(3)

0

1300°С

0

1600°С

500

1300°С

4.

ТПР

ПР(В)

300

1000°С

300

1600°С

1000

1600°С

1000

1800°С

5.

Датчик напряжения постоянного тока



0

10 mV

0

100 mV

0

1 V

0

110 V

6.

Датчик постоянного тока



0

5 mA

0

20 mА

4

20 mА

Обозначение для заказа

При заказе приборов необходимо указывать

  • сокращенное наименование;
  • шифр прибора;
  • значение напряжение питания;
  • условное обозначение номинальной статической характеристики
  • преобразования;
  • обозначение измеряемой величины и пределы измерений;
  • обозначение ТУ;
  • количество приборов;
  • необходимость поставки переходного устройства (кронштейна или основания),
  • их количество и обозначение.

Пример обозначения прибора при его заказе:

Потенциометр КП140-102, ТУ 25-05.2368-78, ХК(L) 0-600°С, 127V, 10 штук, ТО – 4 штуки, переходное устройство Б-02.609.71-01 – 3 штуки.

Комплект поставки

  1. Прибор показывающий КП140 выбранной модификации – 1 шт.
  2. Запасные части, инструмент и принадлежности – 1 компл.
  3. Техническое описание и инструкция по эксплуатации – 1 экз.
  4. Паспорт (формуляр) – 1 экз.

Гарантия

  • Гарантийный срок эксплуатации приборов – 24 месяца с момента ввода в эксплуатацию.
  • Гарантийный срок хранения – 6 месяцев со дня изготовления прибора.
Технические характеристики
ПараметрЗначение
Основная погрешность прибора, выраженная в процентах от нормирующего значения, не выходит за пределы допускаемых значений, равных±0,5
Для приборов с пределом измерения менее 10 mV основная погрешность прибора, выраженная в процентах от нормирующего значения, не выходит за пределы допускаемых значений, равных±1,0
Предел вариации показаний, выраженный в процентах от нормирующего значения, не превышаетполовины абсолютного значения предела допускаемой основной погрешности
Основная погрешность по каналу сигнализации, выраженная в процентах от нормирующего значения, не выходит за пределы допускаемых значений, равных±1,5
Основная погрешность по каналу с реостатным устройством, выраженная в процентах от нормирующего значения, не выходит за пределы допускаемых значений, равных±1,0
Время прохождения указателем всей шкалы не превышает5 s
Мощность, потребляемая прибором, не превышает15 V·А
Назначенный ресурс приборов:
исполнения ОМ460000 h
исполнения XЛ210000 h (в течение назначенного срока службы)
Назначенный срок службы приборов10 лет
Вероятность безотказной работы:
приборов исполнения ОМ4 за период 5000 h, не менее0,87
приборов исполнения ХЛ2 за период 3000 h, не менее0,9
Габаритные размеры:
ширина, длина, высота140 x 405 x 140 мм
глубина за щитом372,5 мм
