Прибор КСД-2

Под заказ

Производитель:

Документация:

Описание
Характеристики
Отзывы

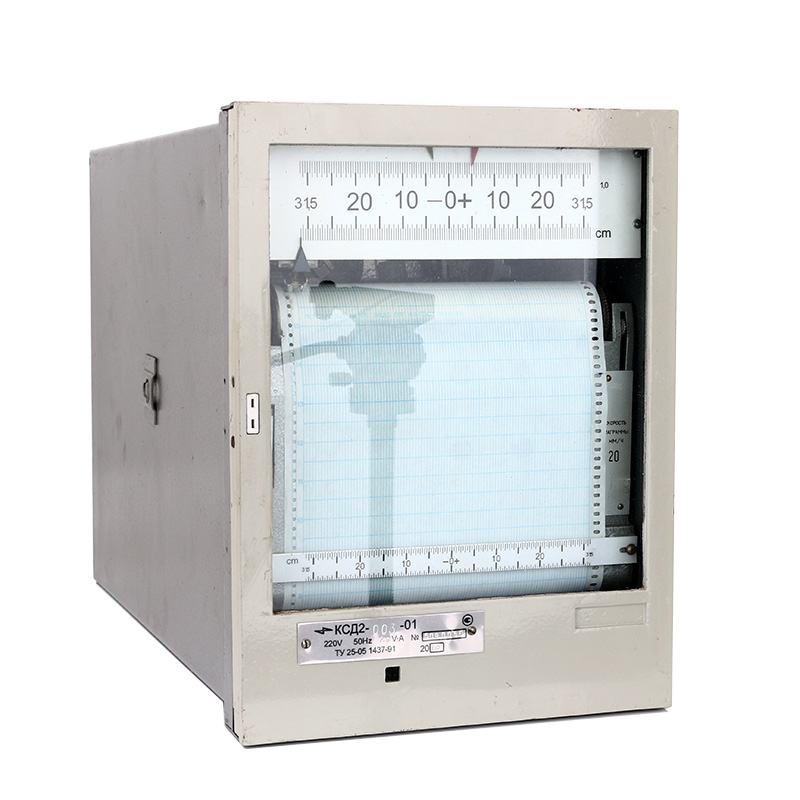

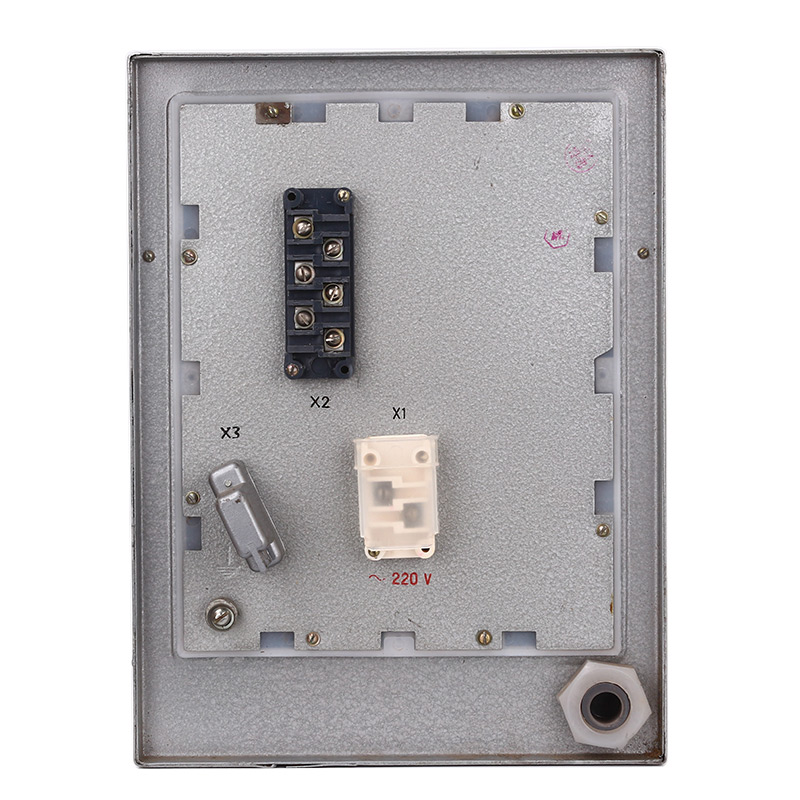

Прибор КСД-2 – это одноканальный, однопредельный, вторичный, автоматический, взаимозаменяемый, дифференциально-трансформаторный прибор.

Область применения

Приборы предназначены для измерения и регистрации давления, расхода, уровня, вакуума и других неэлектрических величин, которые преобразованы первичным датчиком в комплексную взаимную индуктивность.

Функциональные возможности

Первичный датчик — взаимозаменяемый первичный прибор, преобразующий измеряемую электрическую величину в выходной электрический параметр — комплексную взаимную индуктивность 0-10 mH или 10-0-10 mH (минус 10 плюс 10) при номинальном токе питания 0,125 А.

В приборах КСД2 в зависимости от модификации возможно наличие следующих встроенных дополнительных устройств:

позиционное и пропорциональное регулирование измеряемого параметра;
интегрирование во времени расхода жидкости, (газа, пара и др.);
обеспечение дистанционной передачи информации об измеряемой величине;
преобразование измеряемой величины в унифицированный выходной электрический сигнал.

Условия эксплуатации

Вид климатического исполнения приборов УХЛ4.2 или 04.2:

УХЛ4.2, температура окружающего воздуха от 5 до 50°С, относительная влажность воздуха 80 % при 35°С и более низких температурах без конденсации влаги;
О4.2, температура окружающего воздуха от 1 до 50°С, относительная влажность 98 % при 35°С без конденсации влаги.

Основные особенности

Регистрация показаний осуществляется в прямоугольных координатах.
Показания приборов отсчитываются по шкале при помощи указателя и записываются на диаграммной ленте (ширина 160 mm, длина (12±0,5) m, реестровый №1757, тип ЛПГ-160 ГОСТ 7826-82).
Регистрация в самописце КСД-2 осуществляется непрерывной линией.
Электрическое питание приборов осуществляется от сети однофазного переменного тока напряжением (220^{+22/ -33}) V, частотой 50 Hz.
Электрическое питание первичных обмоток дифференциально-трансформаторных преобразователей прибора и датчика осуществляется напряжением переменного тока 24 V от обмотки силового трансформатора усилителя.

Номенклатура регистраторов КСД-2
№ п/п	Вариант	Первичный датчик		Регулирующе-сигнализирующее устройство		Дополнительные выходные устройства
№ п/п	Вариант	тип	характеристика	тип	характеристика	Дополнительные выходные устройства
1	КСД2-003-01	взаимоиндуктивный	линейная	3-х позиционное
2	КСД2-004-01	взаимоиндуктивный	линейно-квадратичная	3-х позиционное
3	КСД2-023-01	взаимоиндуктивный	линейная	3-х позиционное		преобразователь пост. тока 0-5mА
4	КСД2-024-01	взаимоиндуктивный	линейно-квадратичная	3-х позиционное		преобразователь пост. тока 0-5mА
5	КСД2-043-01	взаимоиндуктивный	линейная	3-х позиционное	реостатный задатчик 100%	реостатное устройство
6	КСД2-044-01	взаимоиндуктивный	линейно-квадратичная	3-х позиционное	реостатный задатчик 100%	реостатное устройство
7	КСД2-051-01	взаимоиндуктивный	линейная	3-х позиционное		реостатное устройство + реостатн. устройство для ПРУ
8	КСД2-052-01	взаимоиндуктивный	линейно-квадратичная	3-х позиционное		реостатное устройство + реостатн. устройство для ПРУ
9	КСД2-055-01	взаимоиндуктивный	линейная	3-х позиционное		интегрирующее устройство
10	КСД2-056-01	взаимоиндуктивный	линейно-квадратичная	3-х позиционное		интегрирующее устройство
11	КСД2-067-01	взаимоиндуктивный	линейная	3-х позиционное	реостатный задатчик 100%	реостатное устройство + интегрирующее устройство
12	КСД2-068-01	взаимоиндуктивный	линейно-квадратичная	3-х позиционное	реостатный задатчик 100%	реостатное устройство + интегрирующее устройство
13	КСД2-075-01	взаимоиндуктивный	линейная	3-х позиционное		реостатное устройство + интегрирующее устройство + реостат. устройство для ПРУ
14	КСД2-076-01	взаимоиндуктивный	линейно-квадратичная	3-х позиционное		реостатное устройство + интегрирующее устройство + реостат. устройство для ПРУ

Пределы измерения мостов КСД2

№ п/п	Наименование комплекта по назначению	Зависимость между показаниями прибора и значением входного сигнала	Предел изменения взаимной индуктивности, mH	Пределы измерения по шкале		Единица измерения
№ п/п	Наименование комплекта по назначению		Предел изменения взаимной индуктивности, mH	нижний	верхний	Единица измерения
1	Дифманометр (перепадомер)	линейная	0-10	0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0	1 1,6 2,5 4 6,3 10 16 25 40 63 160 250 400 630 1000 1600 2500 100	kPa, Pa (кгс/м²)
				0 0 0 0 0 0 0 -0,200 -0,315 -0,500 -0,800 -1,250 -2,000 -3,150	0,40 0,63 1,00 1,60 2,50 4,00 6,30 +0,200 +0,315 +0,500 +0,800 +1,250 +2,000 +3,150	MPa, kPa (кгс/см²)
				-0,50 -0,80 -1,25 -2,00 -3,15 -5,00 -8,00 -12,50 -20,00 -31,50 -50,00 -80,00 -125,00 -200 -315 -500 -800 -1250	+0,50 +0,80 +1,25 +2,00 +3,15 +5,00 +8,00 +12,50 +20,00 +31,50 +50,00 +80,00 +125,00 +200 +315 +500 +800 +1250	kPa, Pa (кгс/м²)
2	Уровнемер	линейная	0-10	0 0 0 0 0 0 0 0 0 0 0 0 0 -12,5 -20 -31,5 -50 -80 -125 -200 -315 -500 -800 -1250 -2000 -3150	25 40 63 100 160 250 400 630 1000 1600 2500 4000 6300 +12,5 +20 +31,5 +50 +80 +125 +200 +315 +500 +800 +1250 +2000 +3150	cm (см) высоты столба жидкости, допускается m (м)
3	Манометр	линейная	0-10	0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0	0,6 1,0 1,6 2,5 4,0 6,0 10,0 16,0 25 40 60 100 160 250 400 600 1000 1600 2500 4000 6000 10000	MPa, kPa (кгс/см²)
4	Вакуумметр	линейная	0-10	-1 -0,6	0 0	MPa, kPa (кгс/см²)
5	Мановакуумметр	линейная	0-10	-1 -1 -1 -1 -1 -1 -1	0,6 1,5 3 5 9 15 24	MPa, kPa (кгс/см²)
6	Расходомер (переменного перепада )	квадратичная степенная	0-10 10-0-100-10	0	A=a *10 n, где a -одно из чисел: 1,0; 1,25; 1,6; 2; 2,5; 3,2; 4; 5; 6,3; 8; n-положительное или отрицательное целое число или нуль	kg/h, kg/s, m 3/h, m 3/s, l/h, t/h, (кг/ч, кг/с, м3/ч, м3/с, л/ч, т/ч)
7	Расходомер (постоянного перепада давления)	линейная	10-0-10	0	A=a*10 n, где a -одно из чисел: 1,0; 1,25; 1,6; 2; 2,5; 3,2; 4; 5; 6,3; 8; n-положительное или отрицательное целое число или нуль	kg/h, kg/s, m 3/h, m 3/s, l/h, t/h, (кг/ч, кг/с, м3/ч, м3/с, л/ч, т/ч)

Примечание

Шкалы с единицами измерения приведенными в скобках изготовляются только для ремонтных целей по согласованию с заводом изготовителем.

Обозначение для заказа

При заказе должно быть указано: тип прибора, предел измерения, предел изменения взаимной индуктивности, сопротивление реостатного выхода (если имеется реостатное устройство на выходе), скорость продвижения диаграммной ленты (если не указано, то будет 20 mm/h), количество приборов, обозначение технических условий.

Примеры записи обозначения прибора при его заказе и в документации другой продукции, в которой он может быть применен:

Прибор дифференциально-трансформаторный автоматический КСД2-003-01 0-160 mm, 0-10 mH, сопротивление реостатного выхода 300 Ω, 240 mm/h, ТУ 25-05-1437-91.

Комплект поставки

Регистрирующий прибор КСД-2 – 1 шт.
Запасные части, инструмент и принадлежности – 1 компл.
Техническое описание и инструкция по эксплуатации – 1 экз.
Паспорт – 1 экз.

Гарантия

Гарантийный срок эксплуатации приборов – 24 месяца с момента ввода в эксплуатацию.
Гарантийный срок хранения – 6 месяцев со дня изготовления прибора.

Технические характеристики
Параметр	Значение
Основная погрешность прибора, выраженная в процентах от нормирующего значения, не превышает пределов допускаемых значений, равных:
по показаниям и записи	±1,0
по сигнализации (по каналу регулирования)	±1,5
по каналу преобразования с выходными преобразователями ИП	±1,5
по передаче показаний (реостатное устройство для дистанционной передачи показаний)	±1,5
по заданию на регулирование (задатчик для регулирующих устройств)	±1,5
реостатного устройства для работы с программным РУ	±0,5
для приборов с диапазоном изменения входного сигнала от 0 до 10 mH	10 mH
для приборов с диапазоном изменения входного сигнала от минус 10 до плюс 10 mH	20 mH
Погрешность показаний интегрирующего устройства не превышает	±0,6 % от расчетной разности показаний, соответствующей верхнему пределу измерений по шкале прибора
Вариация приборов по показаниям и сигнализации, выраженная в процентах от нормирующего значения, не превышает	абсолютного значения пределов допускаемых основных погрешностей по показаниям и сигнализации соответственно
В приборе имеется	возможность контроля исправности
Время прохождения указателем всей шкалы прибора не превышает	10 s
Номинальная скорость перемещения диаграммной ленты приборов может быть одна из ряда:
I-й ряд	20, 40, 60, 120, 240 mm/h
II-й ряд	600, 1200, 2400 mm/h
Погрешность скорости перемещения диаграммной ленты, выраженная в процентах от ее номинального значения, не выходит за пределы	±0,5 при напряжении сети (220+22/-33) V частоте 50 Hz
Приборы с устройством сигнализации обеспечивают возможность установки зоны «норма» в диапазоне	от 5 до 80%
Приведенное сопротивление задатчика для регулирующих устройств равно	270 (±70) Ω
Приведенное сопротивление реохорда реостатного устройства для дистанционной передачи показаний равно	90 (±0,1) Ω или 300 (±0,3) Ω в зависимости от заказа
Максимальный ток через реохорд	50 mА или 20 mА соответственно
Сопротивление реохорда реостатного устройства для работы с программным регулирующим устройством соответствует	515 (±135) Ω
Мощность, потребляемая прибором при номинальном напряжении питания, в режиме успокоенной следящей системы:
КСД2 без дополнительных устройств	23 V·А
КСД2 с интегратором или преобразователем ИП	25 V·А
Средний срок службы прибора до среднего ремонта	10 лет
Средний ресурс работы прибора до среднего ремонта, не менее	25000 h с ежегодной наработкой, не более 5000 h без подрегулировки
Вероятность безотказной работы прибора с учетом технического обслуживания регламентируемого инструкцией по эксплуатации, за наработку на протяжении 2000 h, не менее	0,92
Габаритные размеры	240 x 320 x 486 мм
Масса прибора не превышает:
без выходных устройств преобразования	14,0 kg
без интегрирующего устройства	14,0 kg
с выходным устройством преобразования	15,0 kg
с интегрирующим устройством	16,5 kg
