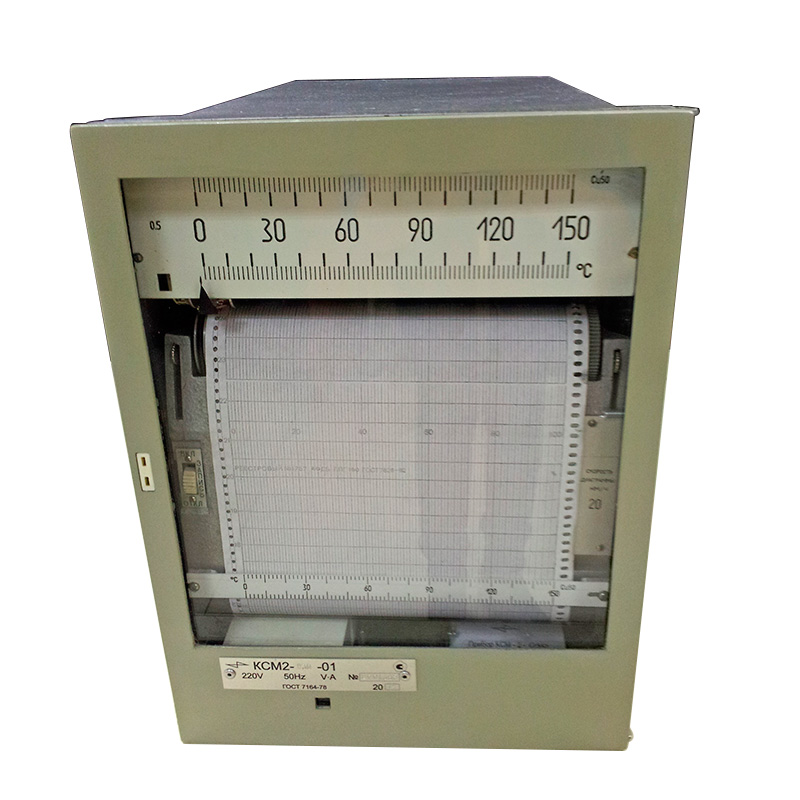

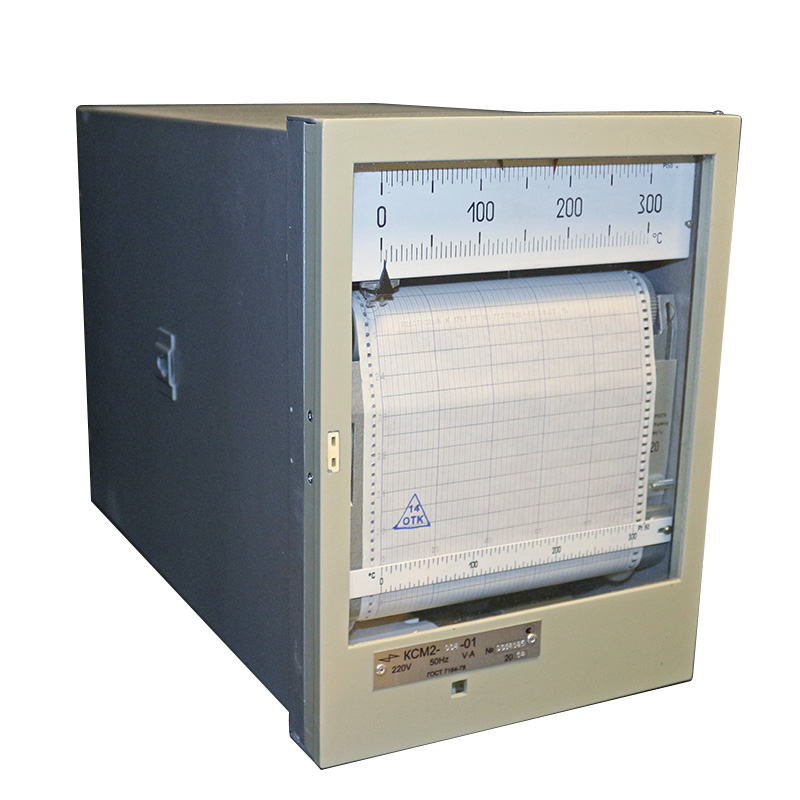

Прибор КСМ-2
Прибор КСМ-2 предназначен для измерения, записи силы и напряжения постоянного тока, а также неэлектрических величин (температуры, разности температур, солесодержания), преобразованных в вышеуказанные электрические сигналы.
Функциональные возможности
По количеству каналов измерения приборы изготавливаются одноканальными и многоканальными (количество каналов измерения: один, три, шесть, двенадцать).
Приборы обеспечивают сигнализацию отклонения измеряемой величины от заданного значения, а также преобразования ее в выходной сигнал тока.
Мост КСМ2 может иметь следующие выходные устройства:
- сигнализация (регулирующее);
- задатчики для регулирующих устройств;
- реостатные;
- преобразования.
Условия эксплуатации
Вид климатического исполнения приборов УХЛ4.2 или 04.2:
- УХЛ4.2, температура окружающего воздуха от 5 до 50°C, относительная влажность воздуха 80 % при 35°C и более низких температурах без конденсации влаги;
- О4.2, температура окружающего воздуха от 1 до 50°C, относительная влажность 98% при 35°C без конденсации влаги.
Основные особенности
- Регистрация показаний осуществляется в прямоугольных координатах.

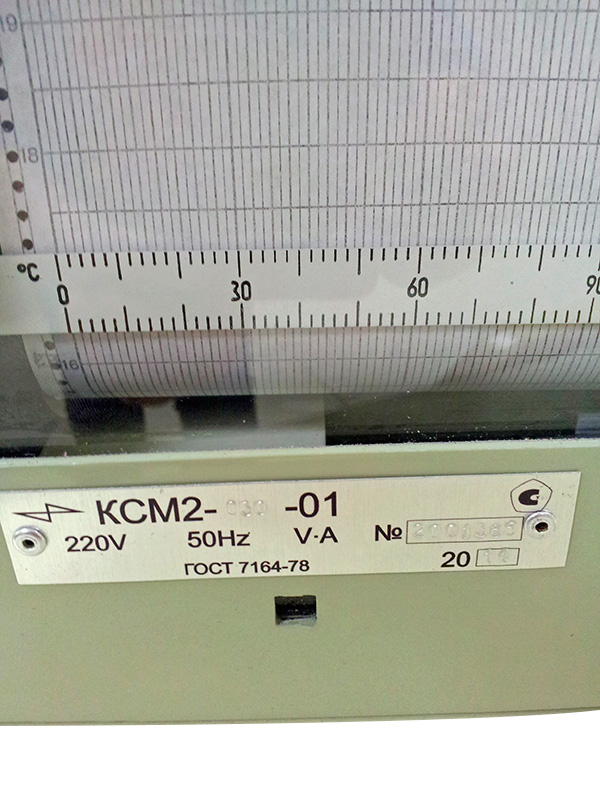

- Показания самописца КСМ-2 отсчитываются по шкале при помощи указателя и записываются на диаграммной ленте (ширина 160 mm, длина (12±0,5) m, реестровый №1757, тип ЛПГ-160 ГОСТ 7826-82).
- Регистрация в приборе осуществляется непрерывной линией.
- Автоматические мосты рассчитаны на работу с термопреобразователями сопротивления или первичными преобразователями солемеров.
- Электрическое питание приборов осуществляется от сети однофазного переменного тока напряжением (220+22-33) V частотой (50 Hz). Конструктивно прибор изготавливается в блочно-модульном исполнении, на подвижном шасси, которое позволяет выдвигать всю конструкцию с корпуса прибора, исполнение – щитовое.
№ п/п | Вариант | Применение | Количество каналов | Сигнально-регулирующее устройство | Дополнительные выходные устройства | |
Тип | Характеристика | |||||
1 | КСМ2-003-01 | температура | 1 | |||
2 | КСМ2-004-01* | температура | 1 | 3-х поз. | ||
3 | КСМ2-021-01* | температура | 3 | |||
4 | КСМ2-022-01* | температура | 6 | |||
5 | КСМ2-023-01* | температура | 12 | |||
6 | КСМ2-028-01* | температура | 3 | 3-х поз. | с раздельной задачей на каждый канал | |
7 | КСМ2-029-01* | температура | 6 | 3-х поз. | с раздельной задачей на каждый канал | |
8 | КСМ2-030-01* | температура | 12 | 3-х поз. | с раздельной задачей на каждый канал | |
9 | КСМ2-038-01* | температура | 1 | 3-х поз. | реостатный задатчик 100% | реостатное устройство |
10 | КСМ2-042-01* | температура | 1 | 3-х поз. | реостатное устройство, + реостатн. устройство для ПРУ | |
11 | КСМ2-050-01* | разность температур | 1 | 3-х поз. | ||
12 | КСМ2-051-01* | температура | 1 | 4-х конт. | ||
13 | КСМ2-052-01 | солемер | 1 | 3-х поз. | ||
14 | КСМ2-053-01 | солемер | 3 | 3-х поз. | на все каналы, одно значение без блокировки сигнала | |
15 | КСМ2-054-01 | солемер | 6 | 3-х поз. | на все каналы, одно значение без блокировки сигнала | |
16 | КСМ2-055-01 | солемер | 12 | 3-х поз. | на все каналы, одно значение без блокировки сигнала | |
17 | КСМ2-056-01 | солемер | 3 | 3-х поз. | общая по зеленому указателю с блокировкой | |
18 | КСМ2-057-01 | солемер | 6 | 3-х поз. | общая по зеленому указателю с блокировкой | |
19 | КСМ2-058-01 | солемер | 12 | 3-х поз. | общая по зеленому указателю с блокировкой | |
20 | КСМ2-059-01 | солемер | 3 | 3-х поз. | на все каналы, одно значение без блокировки сигнала | |
21 | КСМ2-060-01 | солемер | 6 | 3-х поз. | на все каналы, одно значение без блокировки сигнала | |
22 | КСМ2-061-01 | солемер | 12 | 3-х поз. | на все каналы, одно значение без блокировки сигнала | |
23 | КСМ2-062-01 | солемер | 3 | 3-х поз. | общая по зеленому указателю с блокировкой | |
24 | КСМ2-063-01 | солемер | 6 | 3-х поз. | общая по зеленому указателю с блокировкой | |
25 | КСМ2-064-01 | солемер | 12 | 3-х поз. | общая по зеленому указателю с блокировкой | |
26 | КСМ2-065-01* | температура | 3 | 3-х поз. | один канал с блокировкой сигнала | |
27 | КСМ2-066-01* | температура | 6 | 3-х поз. | один канал с блокировкой сигнала | |
28 | КСМ2-067-01* | температура | 12 | 3-х поз. | один канал с блокировкой сигнала | |
29 | КСМ2-068-01* | температура | 3 | 3-х поз. | на все каналы, одно значение без блокировки сигнала | |
30 | КСМ2-069-01* | температура | 6 | 3-х поз. | на все каналы, одно значение без блокировки сигнала | |
31 | КСМ2-070-01* | температура | 12 | 3-х поз. | на все каналы, одно значение без блокировки сигнала | |
32 | КСМ2-071-01* | температура | 3 | 3-х поз. | общая по зеленому указателю с блокировкой | |
33 | КСМ2-072-01* | температура | 6 | 3-х поз. | общая по зеленому указателю с блокировкой | |
34 | КСМ2-073-01* | температура | 12 | 3-х поз. | общая по зеленому указателю с блокировкой | |
35 | КСМ2-074-01* | температура | 3 | 4-х конт. | ||
36 | КСМ2-075-01* | температура | 6 | 4-х конт. | ||
37 | КСМ2-076-01* | температура | 12 | 4-х конт. | ||
38 | КСМ2-079-01* | температура | 1 | 3-х поз. | преобразователь пост. тока 0-5 mА | |
39 | КСМ2-091-01* | разность температур | 1 | 3-х поз. | преобразователь пост. тока 0-5 mА | |
40 | КСМ2-092-01* | разность температур | 12 | 3-х поз. | с раздельной задачей на каждый канал | |
Примечание
- * – при изготовлении данных приборов в искробезопасном исполнении цена увеличивается на 10%
№ п/п | Тип термопреобразователя | Номинальное сопротивление термопреобразователя (при 0°С), Ω | Обозначение статической характеристики | Пределы измерения, °С | |
нижний | верхний | ||||
1.1 | ТСП | 10 | Pt 10 | 0 | 300 |
1.2 | -«- | -«- | -«- | 0 | 400 |
1.3 | -«- | -«- | -«- | 0 | 500 |
1.4 | -«- | -«- | -«- | 0 | 650 |
1.5 | -«- | -«- | -«- | 350 | 650 |
2.1 | ТСП | 100 | Pt 100 | -200 | -70 |
2.2 | -«- | -«- | -«- | -120 | +30 |
2.3 | -«- | -«- | -«- | -90 | +50 |
2.4 | -«- | -«- | -«- | -70 | +180 |
2.5 | -«- | -«- | -«- | -25 | +25 |
2.6 | -«- | -«- | -«- | -200 | +50 |
2.7 | -«- | -«- | -«- | 0 | 50 |
2.8 | -«- | -«- | -«- | 0 | 100 |
2.9 | -«- | -«- | -«- | 0 | 150 |
2.10 | -«- | -«- | -«- | 0 | 200 |
2.11 | -«- | -«- | -«- | 0 | 300 |
2.12 | -«- | -«- | -«- | 0 | 400 |
2.13 | -«- | -«- | -«- | 0 | 500 |
2.14 | -«- | -«- | -«- | 200 | 500 |
3.1 | ТСП | 50 | Pt 50 | -200 | -70 |
3.2 | -«- | -«- | -«- | -120 | 30 |
3.3 | -«- | -«- | -«- | -70 | +180 |
3.4 | -«- | -«- | -«- | 0 | 100 |
3.5 | -«- | -«- | -«- | 0 | 150 |
3.6 | -«- | -«- | -«- | 0 | 200 |
3.7 | -«- | -«- | -«- | 0 | 300 |
3.8 | -«- | -«- | -«- | 0 | 400 |
3.9 | -«- | -«- | -«- | 0 | 500 |
3.10 | -«- | -«- | -«- | 200 | 500 |
4.1 | ТСМ | 100 | Cu 100 | -50 | +50 |
4.2 | -«- | -«- | -«- | -50 | 0 |
4.3 | -«- | -«- | -«- | -50 | +100 |
4.4 | -«- | -«- | -«- | -25 | +25 |
4.5 | -«- | -«- | -«- | 0 | +25 |
4.6 | -«- | -«- | -«- | 0 | 50 |
4.7 | -«- | -«- | -«- | 0 | 100 |
4.8 | -«- | -«- | -«- | 0 | 150 |
4.9 | -«- | -«- | -«- | 0 | 180 |
4.10 | -«- | -«- | -«- | 50 | 100 |
5.1 | ТСМ | 50 | Cu 50 | -50 | 0 |
5.2 | -«- | -«- | -«- | -50 | +50 |
5.3 | -«- | -«- | -«- | -50 | +100 |
5.4 | -«- | -«- | -«- | 0 | 50 |
5.5 | -«- | -«- | -«- | 0 | 100 |
5.6 | -«- | -«- | -«- | 0 | 150 |
5.7 | -«- | -«- | -«- | 0 | 180 |
5.8 | -«- | -«- | -«- | 50 | 100 |
5.9 | -«- | -«- | -«- | 0 | 60,4 |
5.10 | -«- | -«- | -«- | 0 | 150 |
№ п/п | Тип датчика | Пределы измерения | Модификации приборов | |
от | до | |||
1 | РЭС-106 | 0 | 4 mg/kg | КСМ2-053 ... КСМ2-058 |
2 | СППМ, СПВМ | 0 | 200 mg/kg | КСМ2-056, КСМ2-057 |
3 | ДС-254 | 0 | 500 mg/kg | КСМ2-056, КСМ2-057 |
4 | ДСВ1-01 | 0 | 1 mg/l | КСМ2-052, КСМ2-059 ... КСМ2-064 |
5 | ДСВ1-02 | 0 | 5 mg/l | |
6 | ДСП1 | 0 | 0,2 mg/kg | |
7 | ДС-254 | 0 | 250 mg/l | |
Обозначение для заказа
При заказе должно быть указано: тип прибора КСМ2, условное обозначение номинальной статической характеристики преобразования термопреобразователя, пределы измерения, обозначение измеряемой величины, диапазон измерения входного сигнала (для приборов с унифицированным сигналом), сопротивление дополнительного реохорда, скорость продвижения диаграммной ленты, количество приборов, обозначение технических условий.
Примеры записи обозначения прибора при его заказе и в документации другой продукции, в которой он может быть применен:
- Мост автоматический КСМ2-038-01, Pt 100 (100П), 0-200°С, сопротивление реохорда устройства для дистанционной передачи показаний 300 Ω, 40 mm/h, ТУ25-1610.001-91.
- Мост автоматический КСМ2-021-01, Cu 100 (100М), 0-180°С.

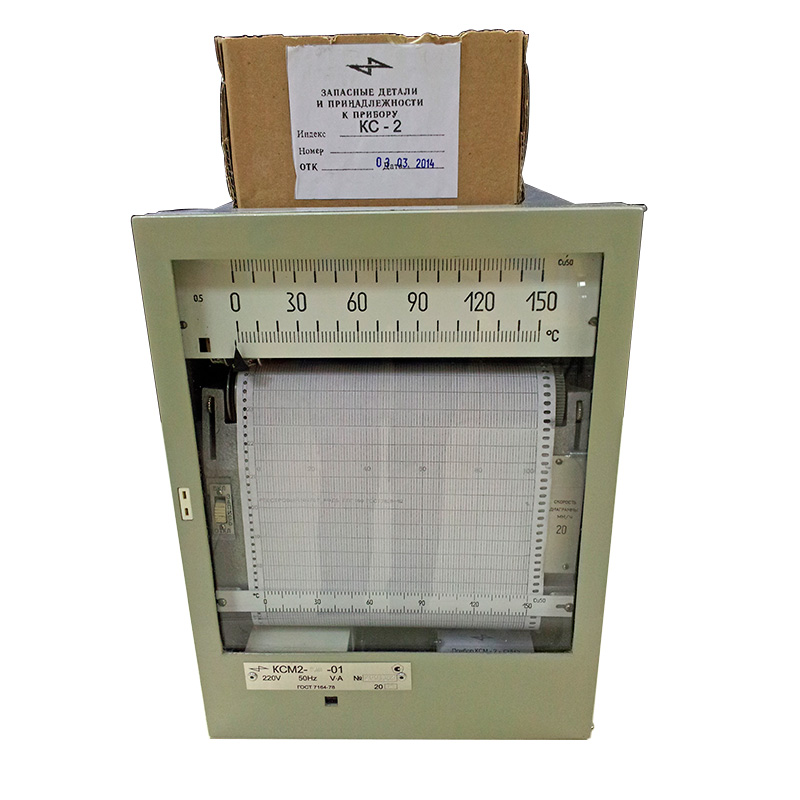

Комплект поставки
- Регистрирующий прибор выбранной модификации – 1 шт.
- Запасные части, инструмент и принадлежности – 1 компл.
- Техническое описание и инструкция по эксплуатации – 1 шт.
- Паспорт – 1 экз.
Гарантия
- Гарантийный срок эксплуатации приборов – 24 месяца с момента ввода в эксплуатацию.
- Гарантийный срок хранения – 6 месяцев со дня изготовления прибора.
| Параметр | Значение |
|---|---|
| Предел допускаемой основной погрешности приборов, который допускается, выраженный в процентах от нормирующего значения, равен: | |
| по показаниям для широких пределов диапазонов измерения | ±0,5 |
| по показаниям для узкого предела диапазонов измерения – для измерения температуры (приборы многоканальные): | ±1,0 |
| - 100П | -25...25°С; 0...50°С; -5...45°С; -175...-150°С. |
| - 50П | -50...0°С; 0...50°С; 50...100°С. |
| - 100М | 0...25°С; 0...50°С; -25...25°С; -50...0°С; 50...100°С. |
| - гр.21 | 0...200°С |
| - Cu 50 | 0...180°С |
| - Pt 50 | 0...100°С |
| Pt 100 | -90°...0...50°С; -200...-70°С; 0...500°С. |
| по регистрации показаний | ±1,0 |
| по преобразованию для измерения температуры | ±1,0 |
| по преобразованию для измерения разности температур | ±1,5 |
| по сигнализации для одноканальных и многоканальных приборов с раздельным заданием по каждому каналу | ±1,5 |
| по передаче показаний | ±1,0 |
| по показаниям на контроле исправности | ±1,0 |
| Предел допускаемого значения вариации показаний прибора не должен превышать | половины величины основной погрешности, что допускается |
| Значение вариации по сигнализации в процентах не должно превышать: | |
| - для одноканальных приборов | ±1,0 |
| - для многоканальных приборов | ±1,5 |
| - по преобразованию для измерения температуры | ±1,0 |
| Отклонение средней скорости перемещения диаграммы, которая выражена в процентах, не должна превышать | ±0,5 % |
| Потребляемая мощность: | |
| - для многоканальных приборов без дополнительных устройств | 25 V·А |
| - для многоканальных приборов с дополнительными устройствами | 30 V·А |
| Средний срок службы прибора до среднего ремонта | 10 лет |
| Средний ресурс работы прибора до среднего ремонта не менее | 25000 h |
| Вероятность безотказной работы прибора с учетом технического обслуживания регламентируемого инструкцией по эксплуатации, за наработку на протяжении 2000 h , не менее | 0,92 |
| Масса: | |
| - для многоканальных приборов без дополнительных устройств | 15 kg |
| - для многоканальных приборов с дополнительными устройствами | 18 kg |
