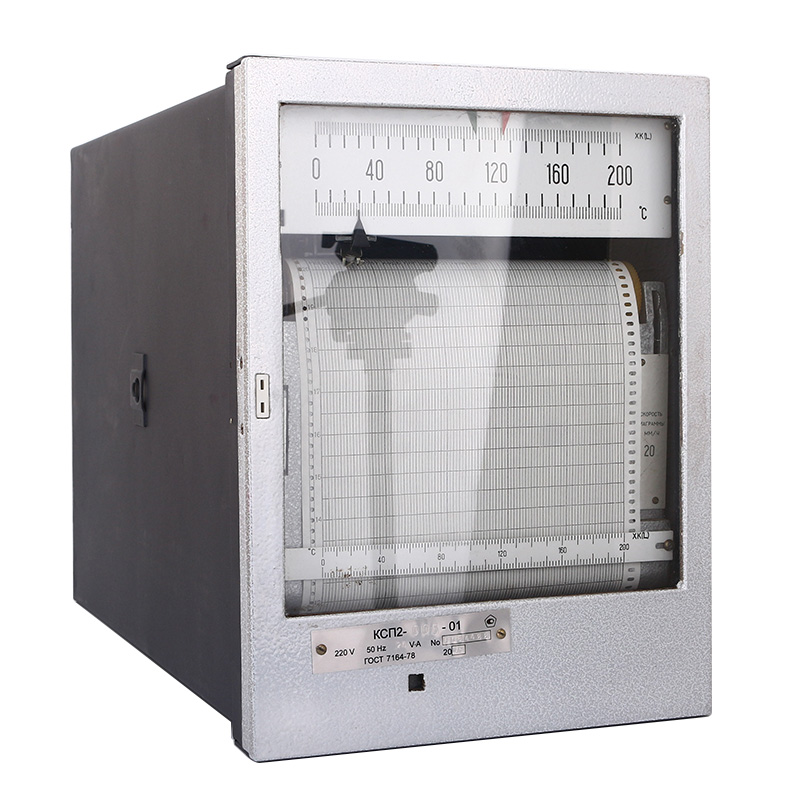

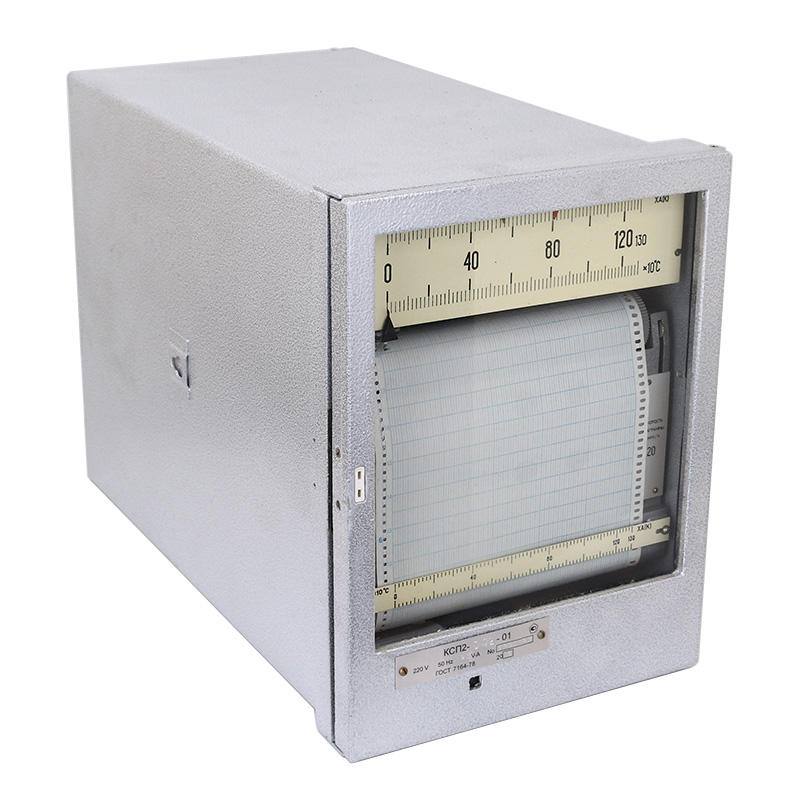

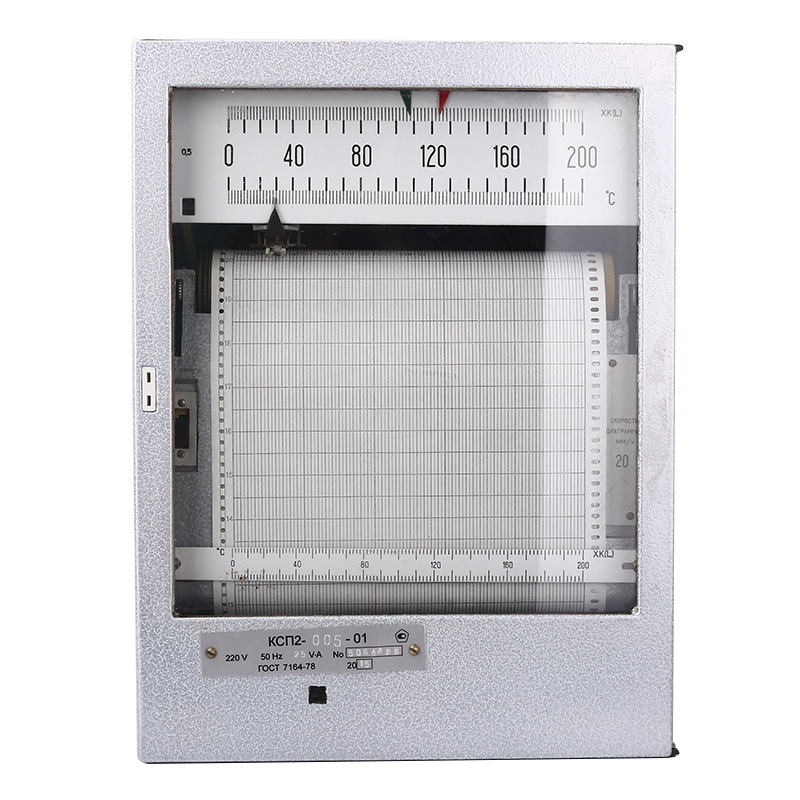

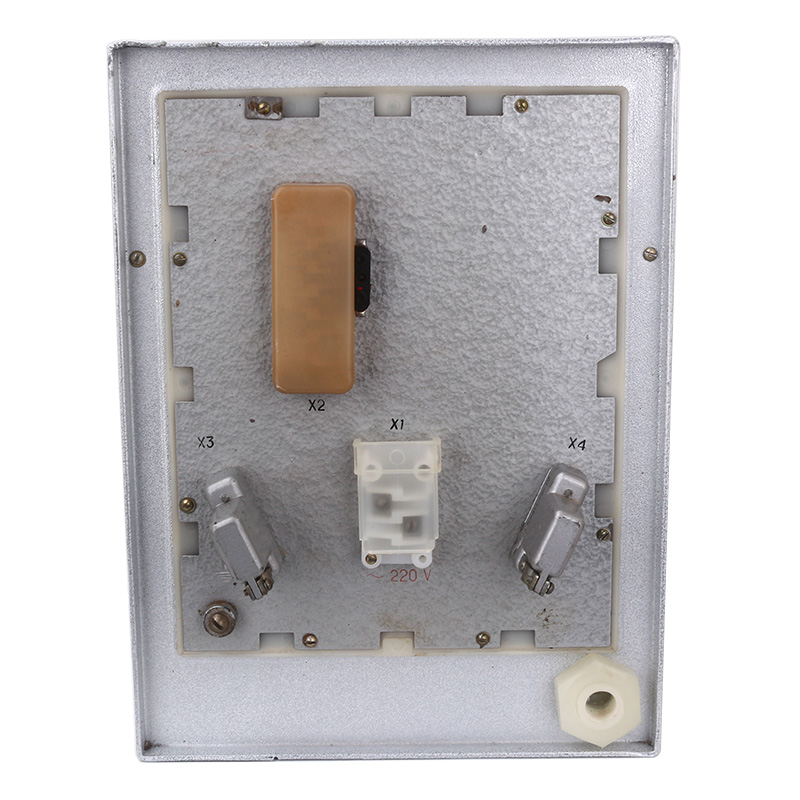

Прибор КСП-2

0
Голосов пока нет
Под заказ
Производитель:
ЛПЗ,ООО
  • Описание
  • Характеристики
  • Отзывы

Прибор КСП-2 предназначен для измерения, записи силы и напряжения постоянного тока, а также неэлектрических величин, преобразованных в вышеуказанные электрические сигналы.

Функциональные возможности

По количеству каналов измерения приборы изготавливаются одноканальными и многоканальными (количество каналов измерения: один, три, шесть, двенадцать).

Приборы обеспечивают сигнализацию отклонения измеряемой величины от заданного значения, а также преобразования ее в выходной сигнал тока.

Потенциометр КСП-2 может иметь следующие выходные устройства:

  • сигнализация (регулирующее);
  • задатчики для регулирующих устройств;
  • реостатные;
  • преобразования.

Условия эксплуатации

Вид климатического исполнения приборов: УХЛ4.2 или 04.2:

  • УХЛ4.2, температура окружающего воздуха от 5 до 50°С, относительная влажность воздуха 80 % при 35°С и более низких температурах без конденсации влаги;
  • О4.2, температура окружающего воздуха от 1 до 50°С, относительная влажность 98 % при 35°С без конденсации влаги.
  • Регистрация показаний осуществляется в прямоугольных координатах.

Основные особенности

  • Самописец КСП2 рассчитан на работу с преобразователями термоэлектрическими, источниками напряжения постоянного тока или первичными преобразователями (вибродатчиками СВ-4).
  • Конструктивно прибор изготавливается в блочно-модульном исполнении, на подвижном шасси, которое позволяет выдвигать всю конструкцию с корпуса прибора, исполнение – щитовое.
  • Регистрация показаний осуществляется в прямоугольных координатах.
  • Показания приборов отсчитываются по шкале при помощи указателя и записываются на диаграммной ленте (ширина 160 mm, длина (12±0,5) m, реестровый №1757, тип ЛПГ-160 ГОСТ 7826-82).
  • Регистрация в приборе осуществляется непрерывно (пером или шариковым устройством) или циклически (нанесением отпечатков).
  • Электрическое питание приборов осуществляется от сети однофазного переменного тока напряжением (220+22/-33) V частотой (50 Hz).
Номенклатура приборов КСП2

№ п/п

Вариант

Применение

Количество каналов

Сигнально-регулирующее устройство

Дополнительные выходные устройства

Тип

Характеристика

1

КСП2-001-01*

термопара или напряжение mV

12

3-х поз.

с раздельной задачей на каждый канал



2

КСП2-004-01*

термопара или напряжение mV

1







3

КСП2-005-01*

термопара или напряжение mV

1

3-х поз.





4

КСП2-026-01*

термопара или напряжение mV

3







5

КСП2-027-01*

термопара или напряжение mV

6







6

КСП2-028-01*

термопара или напряжение mV

12







7

КСП2-031-01*

термопара или напряжение mV

3

3-х поз.

с раздельной задачей на каждый канал



8

КСП2-032-01*

термопара или напряжение mV

6

3-х поз.

с раздельной задачей на каждый канал



9

КСП2-038-01*

термопара или напряжение mV

1

3-х поз.

реостатный задатчик 100%

реостатное устройство

10

КСП2-042-01*

термопара или напряжение mV

1

3-х поз.



реостатное уст-во,+
реостатное уст-во для РУ

11

КСП2-043-01*

термопара или напряжение mV

1

4-х конт.





12

КСП2-045-01*

разность температур

1

3-х поз.





13

КСП2-046-01*

разность температур

1

4-х конт.





14

КСП2-047-01*

разность температур

3







15

КСП2-048-01*

разность температур

6







16

КСП2-049-01*

разность температур

12







17

КСП2-050-01*

разность температур

3

4-х конт.





18

КСП2-051-01*

разность температур

6

4-х конт.





19

КСП2-052-01*

разность температур

12

4-х конт.





20

КСП2-053-01*

виброграф

6

3-х поз.

на все каналы, одно значение без блокировки сигнала



21

КСП2-054-01*

виброграф

12

3-х поз.

на все каналы, фодно значение без блокировки сигнала



22

КСП2-055-01*

виброграф

6

3-х поз.

общая по зеленому указателю с блокировкой



23

КСП2-056-01*

виброграф

12

3-х поз.

общая по зеленому указателю с блокировкой



24

КСП2-057-01*

термопара или напряжение mV

3

3-х поз.

один канал с блокировкой сигнала



25

КСП2-058-01*

термопара или напряжение mV

6

3-х поз.

один канал с блокировкой сигнала



26

КСП2-059-01*

термопара или напряжение mV

12

3-х поз.

один канал с блокировкой сигнала



27

КСП2-060-01*

термопара или напряжение mV

3

3-х поз.

на все каналы, одно значение без блокировки сигнала



28

КСП2-061-01*

термопара или напряжение mV

6

3-х поз.

на все каналы, одно значение без блокировки сигнала



29

КСП2-062-01*

термопара или напряжение mV

12

3-х поз.

на все каналы, одно значение без блокировки сигнала



30

КСП2-063-01*

термопара или напряжение mV

3

3-х поз.

общая по зеленому указателю с блокировкой



31

КСП2-064-01*

термопара или напряжение mV

6

3-х поз.

общая по зеленому указателю с блокировкой



32

КСП2-065-01*

термопара или напряжение mV

12

3-х поз.

общая по зеленому указателю с блокировкой



33

КСП2-066-01*

термопара или напряжение mV

3

4-х конт.





34

КСП2-067-01*

термопара или напряжение mV

6

4-х конт.





35

КСП2-068-01*

термопара или напряжение mV

12

4-х конт.





36

КСП2-070-01*

термопара или напряжение mV

1

3-х поз.



преобразователь пост.
тока 0-5 mА

37

КСП2-081-01*

Разность температур

1

3-х поз.



преобразователь пост.
тока 0-5 mА

38

КСП2-082-01*

Разность температур

12

3-х поз.

с раздельной задачей на каждый канал



  • * – при изготовлении данных приборов в искробезопасном исполнении цена увеличивается на 10%.
Таблица первичных преобразователей и пределов измерений приборов, работающих с термоэлектрическими преобразователями (термопара) или с источником напряжения постоянного тока

п/п

Тип термоэлектрического преобразователя /входного сигнала/

Обозначение статической характеристики /входного сигнала/

Пределы измерения, °С, /mV/

нижний

верхний

1.1

ТХК

XK(L)

-50

+50

1.2

-«-

-«-

-50

+100

1.3

-«-

-«-

-50

+150

1.4

-«-

-«-

-50

+200

1.5

-«-

-«-

0

100

1.6

-«-

-«-

0

150

1.7

-«-

-«-

0

200

1.8

-«-

-«-

0

300

1.9

-«-

-«-

0

400

1.10

-«-

-«-

0

600

1.11

-«-

-«-

200

600

1.12

-«-

-«-

200

800

2.1

ТХА

XA(K)

0

400

2.2

-«-

-«-

0

600

2.3

-«-

-«-

0

800

2.4

-«-

-«-

0

900

2.5

-«-

-«-

0

1100

2.6

-«-

-«-

0

1300

2.7

-«-

-«-

200

600

2.8

-«-

-«-

200

1200

2.9

-«-

-«-

400

900

2.10

-«-

-«-

600

1100

2.1

-«-

-«-

700

1300

3.1

ТПП

ПП(S)

0

1300

3.2

-«-

-«-

0

1600

3.3

-«-

-«-

500

1300

4.1

ТПР

ПР(В)

300

1600

4.2

-«-

-«-

1000

1600

4.3

-«-

-«-

1000

1800

5.1

=V

mV

0

10

5.2

-«-

-«-

-10*

+10

5.3

-«-

-«-

0

20

5.4

-«-

-«-

-20*

+20

5.5

-«-

-«-

0

50

5.6

-«-

-«-

0

100

5.7

-«-

-«-

-100*

+100

  • *- градуировки, отмеченные звездочкой не изготавливаются для приборов РП160/

Обозначение для заказа

При заказе должно быть указано: тип прибора, условное обозначение номинальной статической характеристики преобразования термопреобразователя, пределы измерения, обозначение измеряемой величины, диапазон измерения входного сигнала (для приборов с унифицированным сигналом), сопротивление дополнительного реохорда (если имеется реостатное устройство на выходе), скорость продвижения диаграммной ленты (если не указана, то будет 20 mm/h), количество приборов, обозначение технических условий.

Примеры записи обозначения прибора при его заказе и в документации другой продукции, в которой он может быть применен:

  • Потенциометр автоматический КСП2-070-01, ПП(S), 0-1300°С, 240 mm/h, ТУ25-1610.001-91.
  • Потенциометр автоматический КСП2-026-01, ХК, 0-100°С.

Комплект поставки

  1. Регистрирующий прибор КСП2 выбранной модификации – 1 шт.
  2. Запасные части, инструмент и принадлежности – 1 компл.
  3. Техническое описание и инструкция по эксплуатации – 1 экз.
  4. Паспорт – 1 экз.

Гарантия

  • Гарантийный срок эксплуатации приборов – 24 месяца с момента ввода в эксплуатацию.
  • Гарантийный срок хранения – 6 месяцев со дня изготовления прибора.
Технические характеристики
ПараметрЗначение
Предел допускаемой основной погрешности прибора, который допускается, выраженный в процентах от нормирующего значения, равен:
по показаниям±0,5
по показаниям для диапазонов измерения±1,0
- ХК (L)0 - 100°С; -50 - +50°С
- ПП (S)500 - 1300°С
- ПР (В)1000 - 1600°С; 1000 - 1800°С
по регистрации показаний±1,0
по преобразованию для измерения температуры±1,0
по преобразованию для измерения разности температур±1,5
по сигнализации для одноканальных и многоканальных приборов с раздельным заданием по каждому каналу±1,5
по сигнализации для модификаций КСП2-043-01, КСП2-046-01, КСП2-050-01 - КСП2-068-01, КСУ2-081-01 - КСУ2-098-01±2,5
по передаче показаний±1,0
по показаниям на контроле исправности±1,0
Вариация по показаниям приборов не должна превышатьполовины величины основной погрешности, которая допускается
Вариация по показаниям приборов для измерения разности температуры ХК (L) 0 ... 50°С, -50 ... +50°С не превышаетграницы основной погрешности
Значения вариации по сигнализации в процентах не должна превышать:
для одноканальныех приборов1,0
для многоканальных приборов1,5
по преобразованию для измерения температуры1,0
по преобразованию для измерения разности температур1,5
Отклонения средней скорости продвижения диаграммной бумаги, выраженное в процентах, не должно превышать±0,5%
Номинальная скорость перемещения диаграммной ленты приборов может быть20, 40, 60, 120, 240, 600, 1200, 2400 mm/h
Потребляемая мощность:
для одноканальных приборов без дополнительных устройств22 V·А
для одноканальных приборов с дополнительными устройствами23 V·А
для многоканальных приборов без дополнительных устройств25 V·А
для многоканальных приборов с дополнительными устройствами30 V·А
Средний срок службы прибора до среднего ремонта10 лет
Средний ресурс работы прибора до среднего ремонта, не менее25000 h
Вероятность безотказной работы прибора с учетом технического обслуживания регламентируемого инструкцией по эксплуатации, за наработку на протяжении 2000 h, не менее0,92
Масса:
для одноканальных приборов без дополнительных устройств14 кг
для одноканальных приборов с дополнительными устройствами15 кг
для многоканальных приборов без дополнительных устройств15 кг
для многоканальных приборов с дополнительными устройствами18 кг
