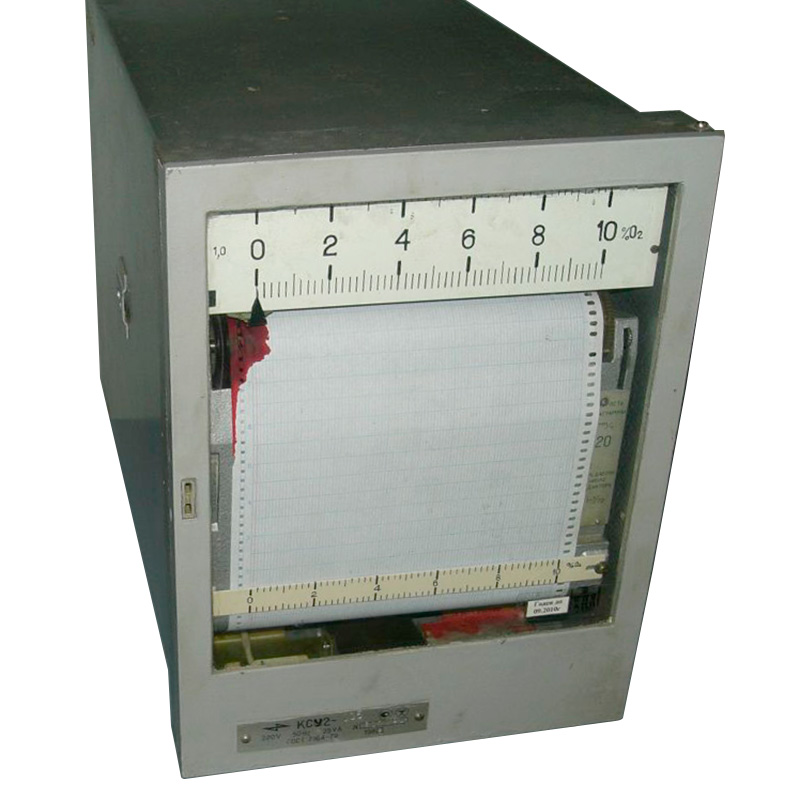

Прибор КСУ2
Прибор КСУ2 предназначен для измерения, записи силы и напряжения постоянного тока, а также неэлектрических величин, преобразованных у вышеуказанные электрические сигналы.
Функциональные возможности
По количеству каналов измерения приборы изготавливаются одноканальными и многоканальными (количество каналов измерения: один, три, шесть, двенадцать).
Приборы обеспечивают сигнализацию отклонения измеряемой величины от заданного значения, а также преобразования ее в выходной сигнал тока.
Самописец КСУ-2 может иметь следующие выходные устройства:
- сигнализация (регулирующее);
- задатчики для регулирующих устройств;
- реостатные;
- преобразования.
Условия эксплуатации
Вид климатического исполнения приборов: УХЛ4.2 или О4.2:
- УХЛ4.2, температура окружающего воздуха от 5 до 50°C, относительная влажность воздуха 80 % при 35°C и более низких температурах без конденсации влаги;
- О4.2, температура окружающего воздуха от 1 до 50°C, относительная влажность 98% при 35°C без конденсации влаги.
Основные особенности
- Мост КСП2 рассчитан на работу с преобразователями термоэлектрическими, с источниками или преобразователями силы и напряжения постоянного тока.
- Конструктивно прибор изготавливается в блочно-модульном исполнении, на подвижном шасси, которое позволяет выдвигать всю конструкцию с корпуса прибора, исполнение – щитовое.
- Регистрация показаний осуществляется в прямоугольных координатах.
- Показания приборов отсчитываются по шкале при помощи указателя и записываются на диаграммной ленте (ширина 160 mm, длина (12±0,5) m, реестровый №1757, тип ЛПГ-160 ГОСТ 7826-82).
- Регистрация в приборе осуществляется непрерывно (пером или шариковым устройством) или циклически (нанесением отпечатков).
- Электрическое питание приборов осуществляется от сети однофазного переменного тока напряжением (220+22/-33) V частотой (50 Hz).
№ п/п | Вариант | Входной сигнал | Количество каналов | Сигнально-регулирующее устройство | Дополнительные выходные устройства | |
Тип | Характеристика | |||||
1 | КСУ2-003-01 | 0-5; 4-20; 0-20 mА | 1 |
|
| |
2 | КСУ2-004-01 | 0-5; 4-20; 0-20 mА | 1 | 3-х поз. |
|
|
3 | КСУ2-025-01 | 0-5; 4-20; 0-20 mА | 3 |
|
|
|
4 | КСУ2-026-01 | 0-5; 4-20; 0-20 mА | 6 |
|
|
|
5 | КСУ2-027-01 | 0-5; 4-20; 0-20 mА | 12 |
|
|
|
6 | КСУ2-030-01 | 0-5; 4-20; 0-20 mА | 3 | 3-х поз. | с раздельной задачей на каждый канал |
|
7 | КСУ2-031-01 | 0-5; 4-20; 0-20 mА | 6 | 3-х поз. | с раздельной задачей на каждый канал |
|
8 | КСУ2-032-01 | 0-5; 4-20; 0-20 mА | 12 | 3-х поз. | с раздельной задачей на каждый канал |
|
9 | КСУ2-039-01 | 0-10 V | 3 |
|
|
|
10 | КСУ2-040-01 | 0-10 V | 6 |
|
|
|
11 | КСУ2-041-01 | 0-10 V | 12 |
|
|
|
12 | КСУ2-042-01 | 0-10 V | 3 | 3-х поз. | с раздельной задачей на каждый канал |
|
13 | КСУ2-043-01 | 0-10 V | 6 | 3-х поз. | с раздельной задачей на каждый канал |
|
14 | КСУ2-044-01 | 0-10 V | 12 | 3-х поз. | с раздельной задачей на каждый канал |
|
15 | КСУ2-047-01 | 0-10 V | 1 | 3-х поз. |
|
|
16 | КСУ2-056-01 | 0-10 V | 1 | 3-х поз. |
| источник тока 0-5 mА |
17 | КСУ2-068-01 | 0-5; 4-20; 0-20 mА | 1 | 3-х поз. | реостатный задатчик 100% | реостатное устройство |
18 | КСУ2-072-01 | 0-5; 4-20; 0-20 mА | 1 | 3-х поз. |
| реостатное устройство, + реостатное устройство для ПРУ |
19 | КСУ2-076-01 | 0-10 V | 1 | 3-х поз. | реостатный задатчик 100% | реостатное устройство |
20 | КСУ2-080-01 | 0-10 V | 1 | 3-х поз. |
| реостатное устройство, + реостатное устройство для ПРУ |
21 | КСУ2-081-01 | 0-5; 4-20; 0-20 mА | 3 | 3-х поз. | один канал с блокировкой |
|
22 | КСУ2-082-01 | 0-5; 4-20; 0-20 mА | 6 | 3-х поз. | один канал с блокировкой |
|
23 | КСУ2-083-01 | 0-5; 4-20; 0-20 mА | 12 | 3-х поз. | один канал с блокировкой |
|
24 | КСУ2-084-01 | 0-5; 4-20; 0-20 mА | 3 | 3-х поз. | на все каналы, одно значение без блокировки сигнала |
|
25 | КСУ2-085-01 | 0-5; 4-20; 0-20 mА | 6 | 3-х поз. | на все каналы, одно значение без блокировки сигнала |
|
26 | КСУ2-086-01 | 0-5; 4-20; 0-20 mА | 12 | 3-х поз. | на все каналы, одно значение без блокировки сигнала |
|
27 | КСУ2-087-01 | 0-5; 4-20; 0-20 mА | 3 | 3-х поз. | общая по зеленому указателю с блокировкой |
|
28 | КСУ2-088-01 | 0-5; 4-20; 0-20 mА | 6 | 3-х поз. | общая по зеленому указателю с блокировкой |
|
29 | КСУ2-089-01 | 0-5; 4-20; 0-20 mА | 12 | 3-х поз. | общая по зеленому указателю с блокировкой |
|
30 | КСУ2-090-01 | 0-10 V | 3 | 3-х поз. | один канал с блокировкой |
|
31 | КСУ2-091-01 | 0-10 V | 6 | 3-х поз. | один канал с блокировкой |
|
32 | КСУ2-092-01 | 0-10 V | 12 | 3-х поз. | один канал с блокировкой |
|
33 | КСУ2-093-01 | 0-10 V | 3 | 3-х поз. | на все каналы, одно значение без блокировки сигнала |
|
34 | КСУ2-094-01 | 0-10 V | 6 | 3-х поз. | на все каналы, одно значение без блокировки сигнала |
|
35 | КСУ2-095-01 | 0-10 V | 12 | 3-х поз. | на все каналы, одно значение без блокировки сигнала |
|
36 | КСУ2-096-01 | 0-10 V | 3 | 3-х поз. | общая по зеленому указателю с блокировкой |
|
37 | КСУ2-097-01 | 0-10 V | 6 | 3-х поз. | общая по зеленому указателю с блокировкой |
|
38 | КСУ2-098-01 | 0-10 V | 12 | 3-х поз. | общая по зеленому указателю с блокировкой |
|
Первичный преобразователь | Условное обозначение комплексной статической характеристики преобразования | Пределы измерения, °C | Минимальная цена деления | |
нижний | верхний | |||
Источник постоянного тока | линейная | 4 mА | 20 mА | 0,20 mА |
0 mА | 5 mА | 0,05 mА | ||
0 mА | 20 mА | 0,20 mА | ||
Источник напряжения постоянного тока | линейная | 0 V | 10 V | 0,10 V |
Примечание
Шкала прибора может быть размечена в соответствии с диапазоном измерений первичного преобразователя (например, 0-600°С, вх. сигнал 4-20 mA) или иметь процентную разметку (например, 100%, вх. сигнал 0-5 mA ).
Обозначение для заказа
При заказе должно быть указано: тип прибора, условное обозначение номинальной статической характеристики преобразования термопреобразователя, пределы измерения, обозначение измеряемой величины, диапазон измерения входного сигнала (для приборов с унифицированным сигналом), сопротивление дополнительного реохорда (если имеется реостатное устройство на выходе), скорость продвижения диаграммной ленты (если не указана, то будет 20 mm/h), количество приборов, обозначение технических условий.
Примеры записи обозначения прибора при его заказе и в документации другой продукции, в которой он может быть применен:
Потенциометр автоматический КСУ2-003-01, 4-20 mA, 0-250 t/h.
Комплект поставки
- Регистрирующий прибор КСУ2 – 1 шт.
- Запасные части, инструмент и принадлежности – 1 комл.
- Техническое описание и инструкция по эксплуатации – 1 экз.
- Паспорт – 1 экз.
Гарантия
- Гарантийный срок эксплуатации приборов – 24 месяца с момента ввода в эксплуатацию.
- Гарантийный срок хранения – 6 месяцев со дня изготовления прибора.
| Параметр | Значение |
|---|---|
| Предел допускаемой основной погрешности прибора, который допускается, выраженный в процентах от нормирующего значения, равен: | |
| по показаниям | ±0,5 |
| по показаниям для диапазонов измерения | ±1,0 |
| - ХК (L) | 0 ... 100°С; -50 ... +50°С |
| - ПП (S) | 500 ... 1300°С |
| - ПР (В) | 1000 ... 1600°С; 1000 ... 1800°С |
| по регистрации показаний | ±1,0 |
| по преобразованию для измерения температуры | ±1,0 |
| по преобразованию для измерения разности температур | ±1,5 |
| по сигнализации для одноканальных и многоканальных приборов с раздельным заданием по каждому каналу | ±1,5 |
| по сигнализации для модификаций КСП2-043-01, КСП2-046-01, КСП2-050-01 - КСП2-068-01, КСУ2-081-01 - КСУ2-098-01 | ±2,5 |
| по передаче показаний | ±1,0 |
| по показаниям на контроле исправности | ±1,0 |
| Вариация по показаниям приборов не должна превышать | половины величины основной погрешности, которая допускается |
| Вариация по показаниям приборов для измерения разности температуры ХК (L) 0 ... 50°С, -50 ... +50°С не превышает | границы основной погрешности |
| Значения вариации по сигнализации в процентах не должна превышать: | |
| для одноканальных приборов | 1,0 |
| для многоканальных приборов | 1,5 |
| по преобразованию для измерения температуры | 1,0 |
| по преобразованию для измерения разности температур | 1,5 |
| Отклонения средней скорости продвижения диаграммной бумаги, выраженное в процентах, не должно превышать | ±0,5% |
| Номинальная скорость перемещения диаграммной ленты приборов может быть | 20, 40, 60, 120, 240, 600, 1200, 2400 mm/h |
| Потребляемая мощность: | |
| для одноканальных приборов без дополнительных устройств | 22 V·А |
| для одноканальных приборов с дополнительными устройствами | 23 V·А |
| для многоканальных приборов без дополнительных устройств | 25 V·А |
| для многоканальных приборов с дополнительными устройствами | 30 V·А |
| Средний срок службы прибора до среднего ремонта | 10 лет |
| Средний ресурс работы прибора до среднего ремонта, не менее | 25000 h с ежегодной наработкой не более 5000 h без подрегулировки |
| Вероятность безотказной работы прибора с учетом технического обслуживания регламентируемого инструкцией по эксплуатации, за наработку на протяжении 2000 h, не менее | 0,92 |
| Масса: | |
| для одноканальных приборов без дополнительных устройств | 14 kg |
| для одноканальных приборов с дополнительными устройствами | 15 kg |
| для многоканальных приборов без дополнительных устройств | 15 kg |
| для многоканальных приборов с дополнительными устройствами | 18 kg |
