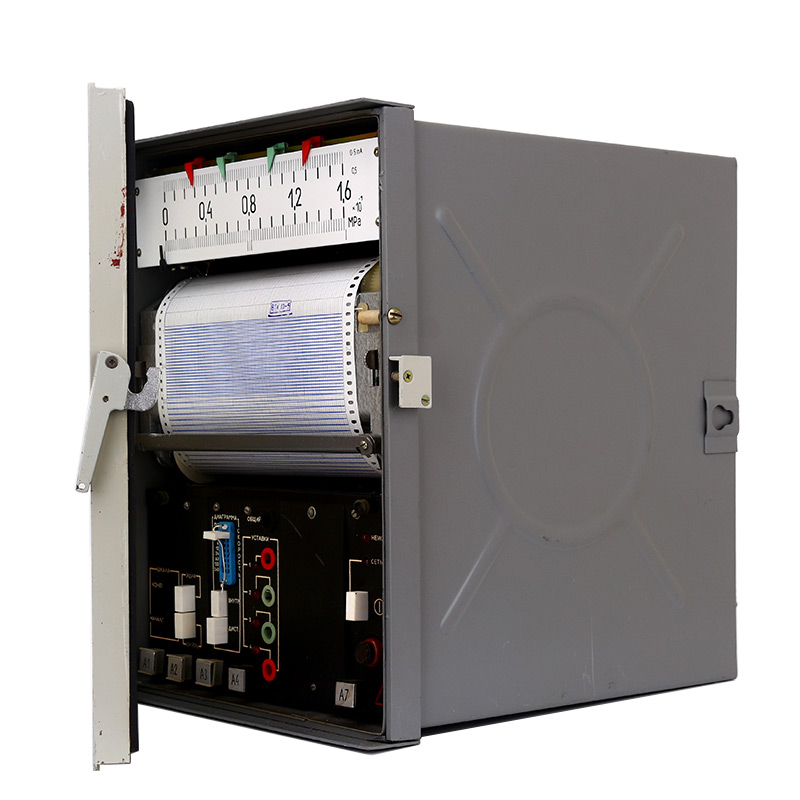

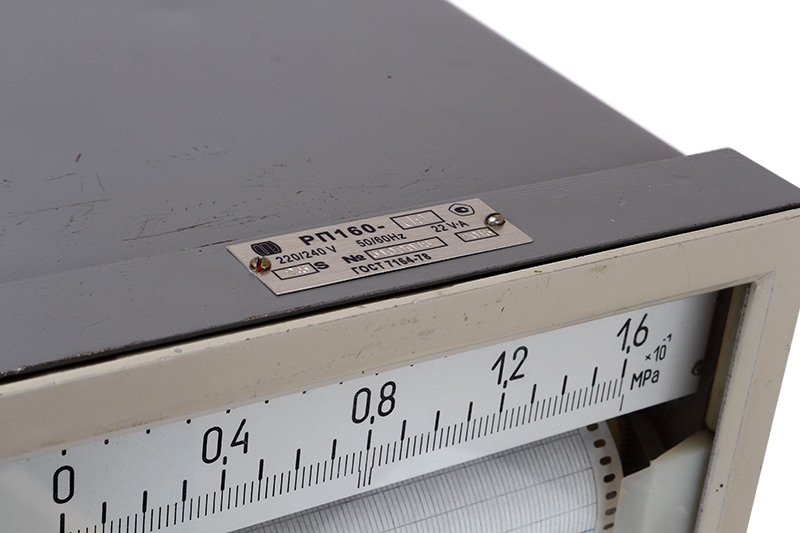

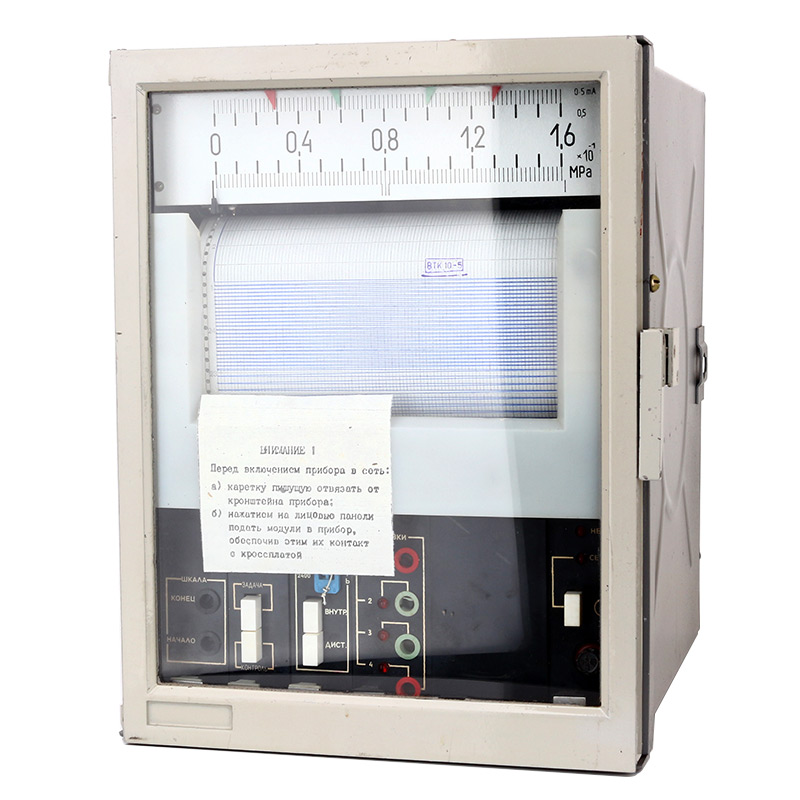

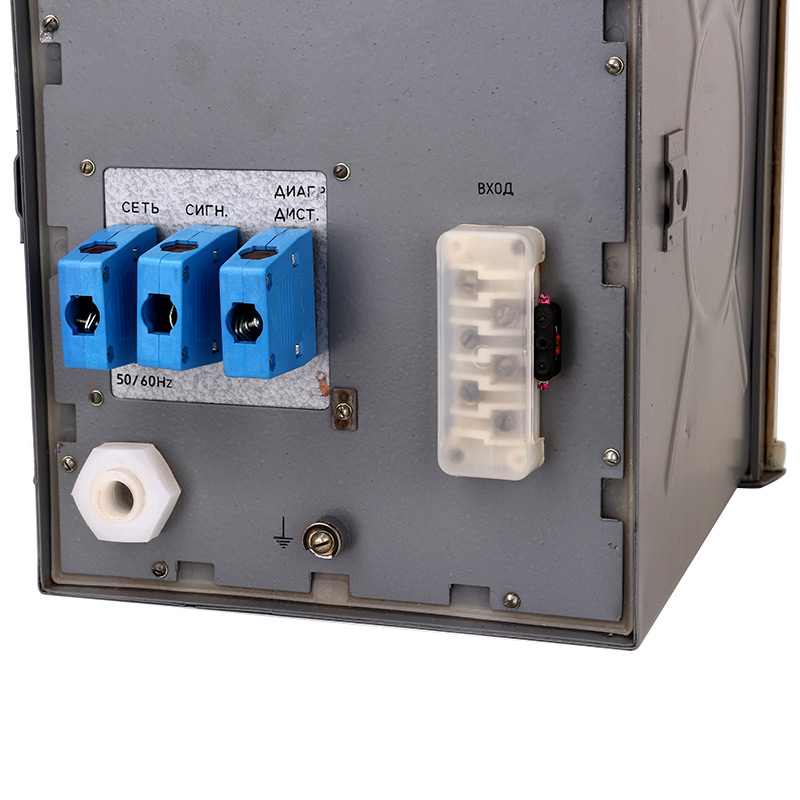

Прибор РП-160, РП160М1
Прибор РП-160, РП160М1 (ТУ 25-0521.113-85) является вторичным показывающим и регистрирующим одноканальным прибором. Модификации приборов полностью аналогичны по предназначению, параметрам, установочным и габаритным размерам, но отличаются применённой элементной базой.
Область применения
Прибор предназначен для измерения и регистрации напряжения и силы постоянного тока, а также других неэлектрических величин (температура, давление, расход и т.д.), преобразованных в электрические сигналы напряжения и силы постоянного тока или в активное сопротивление. Регистрация в приборах осуществляется в прямоугольных координатах на диаграммной ленте.
Функциональные возможности
Прибор регистрирующий РП-160, РП160М1 рассчитан на работу с термопреобразователями сопротивления, преобразователями термоэлектрическими (термопара), источниками выходных сигналов постоянного тока.
Приборы, при наличии устройства сигнализации, обеспечивают сигнализацию отклонения измеряемого параметра от заданного значения в диапазоне от 5 до 95% диапазона шкалы. Принцип действия сигнализации — замыкание контактов сигнального устройства.
Мощность, коммутируемая выходными цепями сигнализирующего устройства, на активной нагрузке:
- а) напряжение постоянного тока – 220 V, постоянный ток – 0,23 А;
- б) напряжение переменного тока – 220 V, переменный ток – 0,5 А.
Для индуктивной нагрузки – соsφ=0,4.
Условия эксплуатации
Исполнение самописцев РП-160, РП160М1 – щитовое.
Вид климатического исполнения приборов: УХЛ4.2 или О4.2:
- УХЛ4.2, температура окружающего воздуха от 5 до 50°С, относительная влажность воздуха 80 % при 35°С и более низких температурах без конденсации влаги;
- О4.2, температура окружающего воздуха от 1 до 50°С, относительная влажность 98% при 35°С без конденсации влаги.
Основные особенности
- В приборах возможно наличие пропорционального токового выхода, преобразующего величину входного сигнала в унифицированный токовый выходной сигнал (0-5, 4-20 mА).
- В потенциометрах РП-160, РП160М1 предусмотрено наличие интегрирующего устройства: со встроенным счетчиком импульсов и с импульсным выходом на внешний счетчик.
Номенклатура приборов
№ п/п | Модификация | Количество каналов | Первичный преобразователь | Сигнализация | Взрывозащита | Токовый выход | Интегрирующее устройство | |
счетчик импульсов | импульсный выход | |||||||
1 | РП160-00, РП160М1-00 | 1 | ТХК, ТХА, ТПП | — | — | — | — | — |
2 | РП160-01, РП160М1-01 | 1 | ТХК, ТХА, ТПП | есть | — | — | — | — |
3 | РП160-02, РП160М1-02 | 1 | ТХК, ТХА, ТПП | — | есть | — | — | — |
4 | РП160-03, РП160М1-03 | 1 | ТХК, ТХА, ТПП | есть | есть | — | — | — |
5 | РП160-04, РП160М1-04 | 1 | 0-10V | — | — | — | — | — |
6 | РП160-05, РП160М1-05 | 1 | 0-10V | есть | — | — | — | — |
7 | РП160-08, РП160М1-08 | 1 | 0-5mA, 0-20mА, 4-20mА | — | — | — | — | — |
8 | РП160-09, РП160М1-09 | 1 | 0-5mА, 0-20mА, 4-20mА | есть | — | — | — | — |
9 | РП160-12, РП160М1-12 | 1 | ТСМ, ТСП | — | — | — | — | — |
10 | РП160-13, РП160М1-13 | 1 | ТСМ, ТСП | есть | — | — | — | — |
11 | РП160-14, РП160М1-14 | 1 | ТСМ, ТСП | — | есть | — | — | — |
12 | РП160-15, РП160М1-15 | 1 | ТСМ, ТСП | есть | есть | — | — | — |
13 | РП160-16, РП160М1-16 | 1 | ТПР | — | — | — | — | — |
14 | РП160-17, РП160М1-17 | 1 | ТПР | есть | — | — | — | — |
15 | РП160-18, РП160М1-18 | 1 | ТПР | — | есть | — | — | — |
16 | РП160-19, РП160М1-19 | 1 | ТПР | есть | есть | — | — | — |
17 | РП160-20, РП160М1-20 | 1 | ТСМ, ТСП, Ω | — | — | есть | — | — |
18 | РП160-21, РП160М1-21 | 1 | ТСМ, ТСП, Ω | есть | есть | есть | — | — |
19 | РП160-22, РП160М1-22 | 1 | ТСМ, ТСП, Ω | — | есть | есть | — | — |
20 | РП160-23, РП160М1-23 | 1 | ТСМ, ТСП, Ω | есть | есть | — | — | — |
21 | РП160-24, РП160М1-24 | 1 | ТХК, ТХА, ТПП, ТПР, mV | — | — | есть | — | — |
22 | РП160-25, РП160М1-25 | 1 | ТХК, ТХА, ТПП, ТПР, mV | есть | — | есть | — | — |
23 | РП160-26, РП160М1-26 | 1 | ТХК, ТХА, ТПП, ТПР, mV | — | есть | есть | — | — |
24 | РП160-27, РП160М1-27 | 1 | ТХК, ТХА, ТПП, ТПР, mV | есть | есть | есть | — | — |
25 | РП160-28, РП160М1-28 | 1 | 0-5mА, 0-20mА, 4-20mА | есть | — | — | есть | — |
26 | РП160-29, РП160М1-29 | 1 | 0-10V | есть | — | — | есть | — |
27 | РП160-30, РП160М1-30 | 1 | y=M/Mд, 0-10mH, -10-0-10mH | — | — | есть | — | — |
28 | РП160-31, РП160М1-31 | 1 | y=M/Mд, 0-10mH, -10-0-10mH | есть | — | есть | — | — |
29 | РП160-32, РП160М1-32 | 1 | y=M/Mд, 0-10mH, -10-0-10mH | есть | — | есть | есть | — |
30 | РП160-33, РП160М1-33 | 1 | y=√(M/Mд), 0-10mH, -10-0-10mH | — | — | есть | — | — |
31 | РП160-34, РП160М1-34 | 1 | y=√(M/Mд), 0-10mH, -10-0-10mH | есть | — | есть | — | — |
32 | РП160-35, РП160М1-35 | 1 | y=√(M/Mд), 0-10mH, -10-0-10mH | есть | — | есть | есть | — |
33 | РП160-36, РП160М1-36 | 1 | y=M/Mд, 0-10mH, -10-0-10mH | есть | — | есть | — | есть |
34 | РП160-37, РП160М1-37 | 1 | y=√(M/Mд), 0-10mH, -10-0-10mH | есть | — | есть | — | есть |
35 | РП160-38, РП160М1-38 | 1 | 0-5mА, 0-20mА, 4-20mА | есть | — | — | — | есть |
36 | РП160-39, РП160М1-39 | 1 | 0-10V | есть | — | — | — | есть |
№ п/п | Тип термоэлектрического преобразователя /входного сигнала/ | Обозначение статической характеристики /входного сигнала/ | Пределы измерения, °C, /mV/ | |
нижний | верхний | |||
1.1 | ТХК | XK(L) | -50 | +50 |
1.2 | -«- | -«- | -50 | +100 |
1.3 | -«- | -«- | -50 | +150 |
1.4 | -«- | -«- | -50 | +200 |
1.5 | -«- | -«- | 0 | 100 |
1.6 | -«- | -«- | 0 | 150 |
1.7 | -«- | -«- | 0 | 200 |
1.8 | -«- | -«- | 0 | 300 |
1.9 | -«- | -«- | 0 | 400 |
1.10 | -«- | -«- | 0 | 600 |
1.11 | -«- | -«- | 200 | 600 |
1.12 | -«- | -«- | 200 | 800 |
2.1 | ТХА | XA(K) | 0 | 400 |
2.2 | -«- | -«- | 0 | 600 |
2.3 | -«- | -«- | 0 | 800 |
2.4 | -«- | -«- | 0 | 900 |
2.5 | -«- | -«- | 0 | 1100 |
2.6 | -«- | -«- | 0 | 1300 |
2.7 | -«- | -«- | 200 | 600 |
2.8 | -«- | -«- | 200 | 1200 |
2.9 | -«- | -«- | 400 | 900 |
2.10 | -«- | -«- | 600 | 1100 |
2.1 | -«- | -«- | 700 | 1300 |
3.1 | ТПП | ПП(S) | 0 | 1300 |
3.2 | -«- | -«- | 0 | 1600 |
3.3 | -«- | -«- | 500 | 1300 |
4.1 | ТПР | ПР(В) | 300 | 1600 |
4.2 | -«- | -«- | 1000 | 1600 |
4.3 | -«- | -«- | 1000 | 1800 |
5.1 | =V | mV | 0 | 10 |
5.3 | -«- | -«- | 0 | 20 |
5.5 | -«- | -«- | 0 | 50 |
5.6 | -«- | -«- | 0 | 100 |
Обозначение для заказа
При заказе приборов необходимо указывать: наименование, шифр, нижний и верхний пределы измерений, обозначение измеряемой величины, условное обозначение номинальной статической характеристики преобразования, количество приборов, обозначение технических условий.
Примеры записи обозначения прибора при его заказе и в документации другой продукции, в которой он может быть применен:
Прибор РП160-01, 0-100°С, ХК(L), 2 шт., ТУ 25-0521.113-85 или Прибор РП160М1-08, 0-6,3 mPа, 4-20 mА, 5 шт., ТУ 25-0521.113-85.
Комплект поставки
- Регистрирующий прибор РП выбранной модификации – 1 шт.
- Запасные части, инструмент и принадлежности – 1 компл.
- Техническое описание и инструкция по эксплуатации – 1 экз.
- Паспорт – 1 экз.
Гарантия
- Гарантийный срок эксплуатации приборов – 24 месяца с момента ввода в эксплуатацию.
- Гарантийный срок хранения – 6 месяцев со дня изготовления прибора.
| Параметр | Значение |
|---|---|
| Длина шкалы и ширина поля регистрации | 160 mm |
| Ширина линии регистрации не превышает | 1,0 mm |
| Регистрация в приборе осуществляется непрерывной линией на диаграммной ленте | шириной 160 mm и длиной 12 (±0,5) m, реестровый №1757, тип ЛПГ-160 ГОСТ 7826-82 |
| Питание приборов | 220 V с допускаемым отклонением от +10 до -15%, частотой 50 (±1) Hz |
| Мощность, потребляемая прибором при номинальном напряжении питания, не превышает: | |
| при равновесии следящей системы прибора | 22 V·А |
| при перемещении указателя по шкале прибора | 28 V·А |
| Количество уставок сигнализации | четыре (две в приборах с интегрирующим устройством) |
| Приборы обеспечивают сигнализацию отклонения измеряемого параметра от заданного значения в диапазоне | от 5 до 95 % длины шкалы |
| Номинальные средние скорости перемещения диаграммной ленты | 20, 40, 60, 120, 240, 600, 1200 и 2400 mm/h |
| Быстродействие прибора соответствует одному из ряда | 2,5; 5,0; 10,0; 15,0 s |
| Значение выброса регистрирующего устройства не превышает | 1,6 mm |
| Число полуколебаний указателя возле положения равновесия при скачкообразним изменении входного сигнала, не более | 2-х |
| Входное сопротивление приборов: | |
| при входных сигналах напряжения постоянного тока 0-10 V, не менее | 500 kΩ |
| при входных сигналах силы постоянного тока, не более | 20 Ω |
| Основная погрешность прибора, выраженная в процентах от нормирующего значения, не выходит за пределы допускаемых значений, равных: | |
| по показаниям и сигнализации, преобразованию и интегрированию | ±0,5 |
| по регистрации | ±1,0 |
| За нормирующее значение принимают: | разность верхнего и нижнего предельных значений входного сигнала, если его нулевое значение находится на краю диапазона измерения или вне его |
| сумму абсолютных предельных значений входного сигнала, если его нулевое значения находится внутри диапазона измерения | |
| Вариация показаний прибора не превышает | 0,5 абсолютного значения допускаемой основной погрешности по показаниям и сигнализации |
| Отклонение средней скорости перемещения диаграммной ленты, не превышает | ±0,5% от номинальной средней скорости |
| Полный средний срок службы прибора, не менее | 10 лет |
| Установленный срок службы прибора (до среднего ремонта), не менее | 2-х лет |
| Средняя наработка на отказ при работе прибора при температуре окружающего воздуха 25 (±10)°С и относительной влажности от 40 до 80%, не менее | 20000 h по каждой функции (показание, регистрация, сигнализация) |
| Установленная безотказная наработка, не менее | 2000 h по каждой функции (показание, регистрация, сигнализация) |
| Габаритные размеры | 240 x 320 x 345 mm |
| Масса | 13,5 kg |
