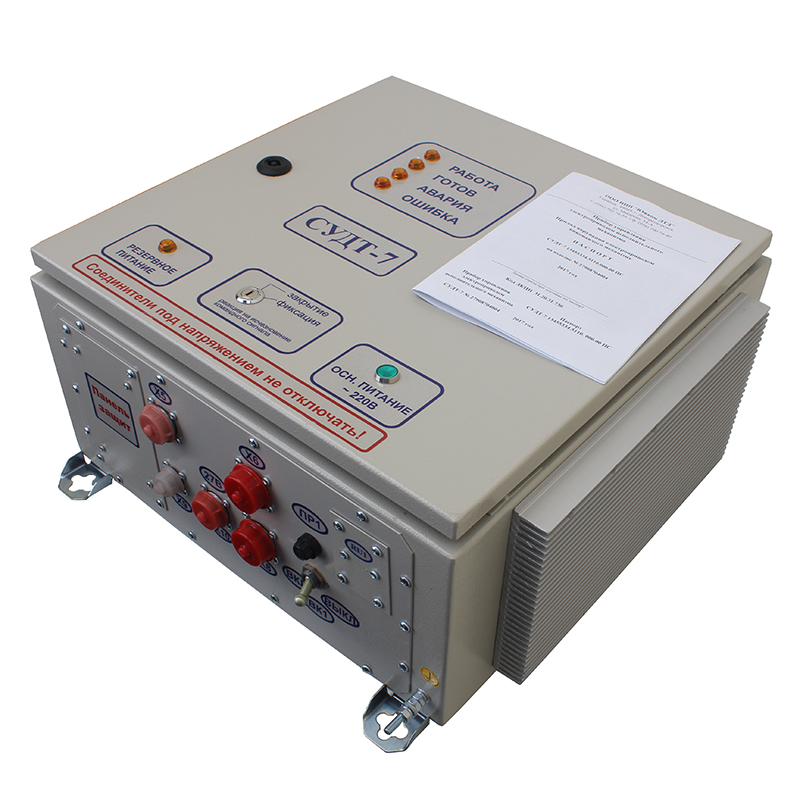

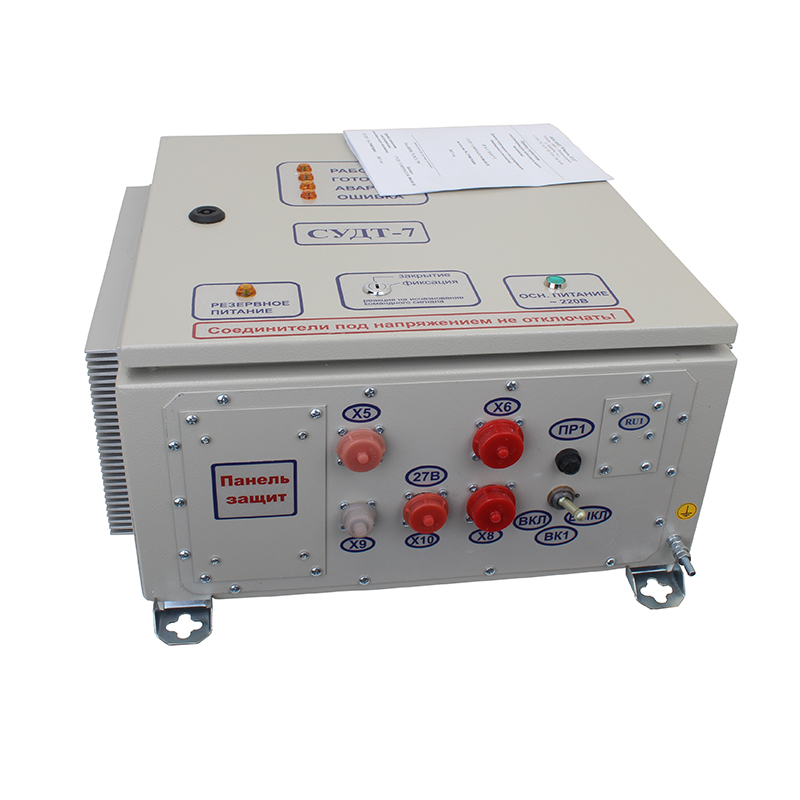

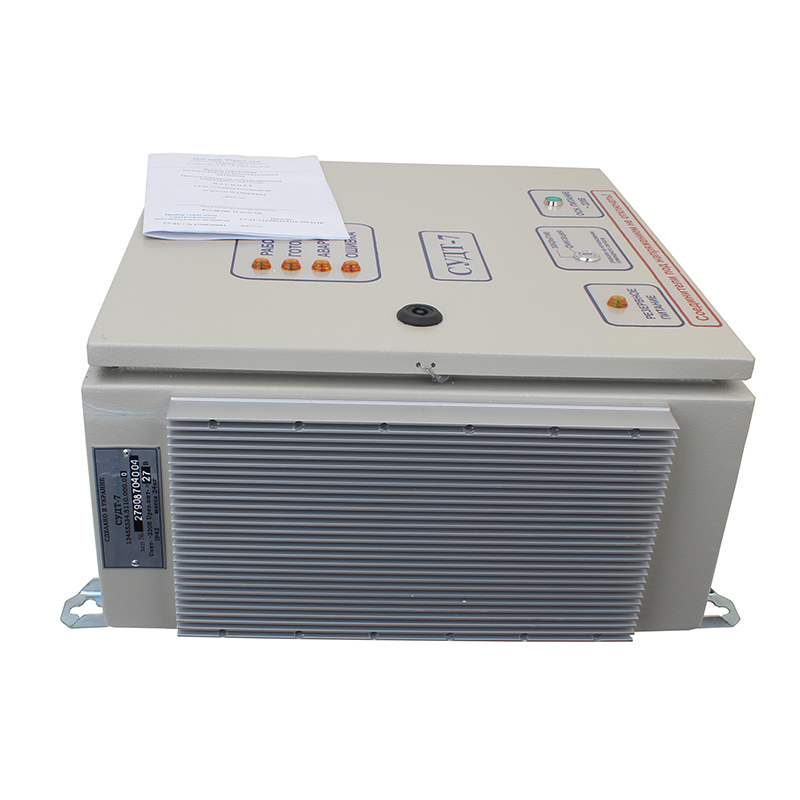

Прибор управления СУДТ-7
Прибор управления СУДТ-7 используется для пропорционального управления исполнительным механизмом дозатора газа по внешнему токовому сигналу (4-20мА), аналоговому сигналу от датчика положения ИМ.
Гарантии
- Дозаторы газа типов ДГ-97, 816.ДВБ с прибором СУДТ-7, стопорные клапаны 816.СКВБ для газотурбинных двигателей промышленного назначения, которые выпускаются Волчанским агрегатным заводом завоевали признание в ОАО «Газпром» России.
- Гарантийные обязательства 24 месяца.
- Срок хранения не должен превышать 2 года.
Комплект поставки
Вместе с прибором управления СУДТ-7 поставляться кабели, которые служат для подключения изделия к дозатору и источник питания.
Применяется
Прибор управления электроприводом исполнительного механизма СУДТ-7 используются в газотурбинных двигателях и установках, на газоперекачивающих агрегатах и используется как прибор для управления дозаторами газа ДГ-97-3, ДГ-97-4, ДГ-97-7, 816.ДВБ.000, ДГ-97-59-01, блоками ГРА-59-01, ГРА-336-01.
Основное первичное питание | Однофазная сеть переменного тока частотой 50 Гц, напряжением 220 В. |
Резервное первичное питание | Сеть постоянного тока мощностью не менее 850 Вт, напряжением 27 В (24 В), 220 В или 110 В |
Командный сигнал, принимаемый от внешней САУ | Аналоговый, пропорционально-токовый, изменяющийся в диапазоне от 4 до 20 мА |
Сигнал обратной связи, передаваемый во внешнюю САУ | Аналоговый, пропорционально-токовый, изменяющийся в диапазоне от 4 до 20 мА |
Максимальная потребляемая мощность при работе с дозатором, Вт, не более | 750 |
Выходной телеметрический сигнал о фактическом положении ИМ дозатора: | Аналоговый, пропорционально-токовый, в диапазоне от 4 до 20 мА, при этом значению 4 мА соответствует исходному положению ИМ (0o), а значению 20 мА – максимальное рабочее положение ИМ (80°) |
Время полной перекладки (0-80°) ИМ при работе прибора с дозатором, сек. не более | 0,35 |
Рабочая температура окружающей среды, °С | от минус 20 до +50 |
Масса изделия, кг, не более | 20 |
Габаритные размеры, мм | 435x452x216 |
