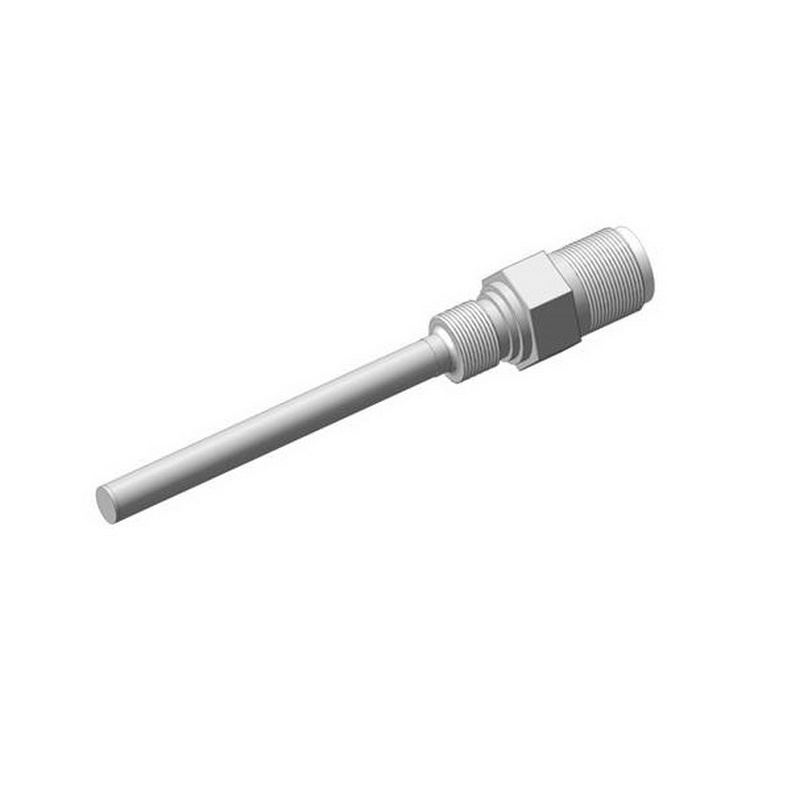

Приемник температуры ВТ-77

0
Голосов пока нет
Под заказ
Производитель:
РАПИД, ООО ДП
  • Описание
  • Характеристики
  • Отзывы

Приемник температуры ВТ-77 служит для измерения температуры рабочей среды и выдачи сигналов, пропорциональных измеряемой температуре во вторичную аппаратуру.

Конструкция

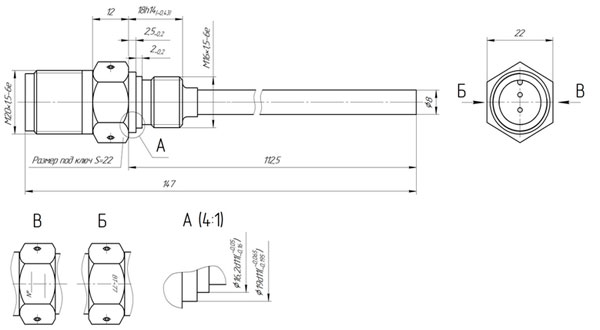

Рис.1. Чертеж приемника температуры ВТ-77
Рис.1. Чертеж приемника температуры ВТ-77

В качестве чувствительного элемента приемника использована платиновая проволока, намотанная на слюдяные пластины, герметично закрытые корпусом.

ПараметрыЗначение
Электрическое сопротивление изоляции
  • в нормальных климатических условиях;
  • в условиях повышенной температуры;
  • в условиях повышенной влажности, до 100% при 40 С
20 МОм
5 МОм
1 МОм
Рабочий диапазон измерения температур от минус 60 до 300 С.
Номинальная статическая характеристика канала датчика 100П ГОСТ 6651-2009.
Электрический ток при определении погрешности не более 1 мА, максимальныйне более 11 мА.
Показатель тепловой инерции датчикане более 5 с.
Электрическое сопротивление цепи датчика при нормальных условиях10 - 0,20 Ом.
Синусоидальная вибрацияв диапазоне частот от 5 до 300 Гц (до 20g).
Атмосферное пониженное давление2,01 кПа (15 мм рт. ст.).
Повышенная температура в зоне электрического соединителяне более 200С.
Масса приемникане более 0,09 кг.
