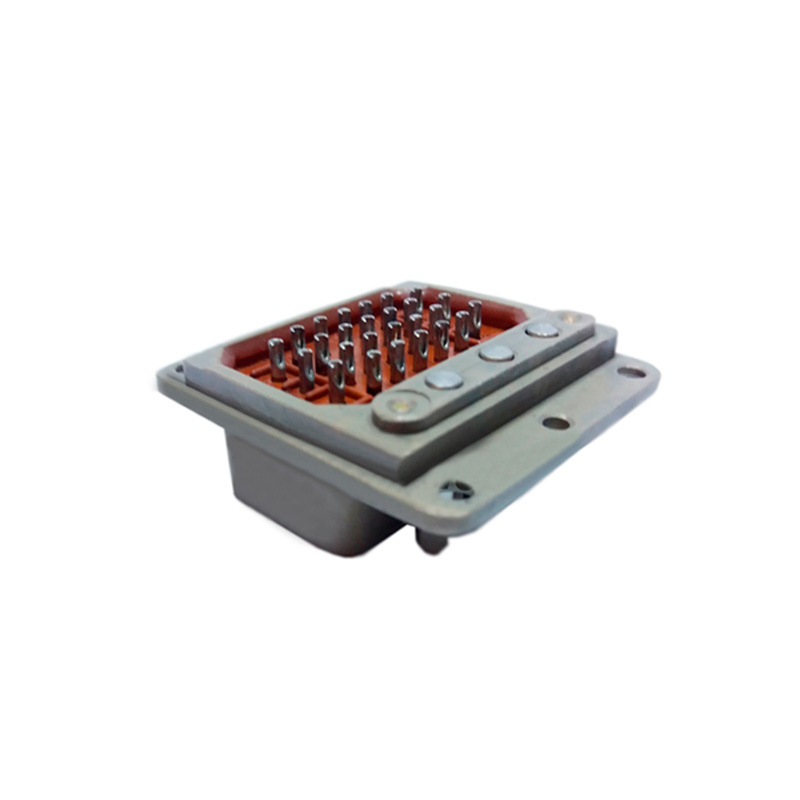

Прямоугольный соединитель РПКМ1-32Г3-В

Под заказ

Производитель:

Прямоугольный соединитель РПКМ1-32Г3-В используется в радиоэлектронной и радиотехнической аппаратуре.

Структура условного обозначения

Прямоугольные соединители маркируются так: РПКМ1-6(26,32,38,45,57,67)Ш(Г)1(3,4)-1(2,3)-В, где:

РПКМ - тип соединителя
1 - одинарный соединитель с серебрёными контактами.
6, 26, 32, 38, 45, 57, 67 - количество контактов.
Вид контактов:
- Ш - вилка (штырь);
- Г - розетка (гнездо).
Конструктивное исполнение:
- 1 - вилка без кожуха;
- 1 - розетка без кожуха, корпус с отверстиями для крепления кожуха;
- 3 - розетка без кожуха, корпус без отверстий для крепления кожуха;
- 4 - розетка с кожухом (не изготовляется)
1, 2, 3 - дополнительное обозначение номера радиочастотных контактов.
Покрытие контактов - серебро.
В - всеклиматическое исполнение.

Параметры	Значения
Количество контактов	32
Покрытие контактов	серебро
Разьем	гнездо (розетка)
Особенности конструкции	без кожуха, корпус без отверстий для крепления кожуха
Сопротивление электрического контакта (соответственно диаметрам 1,0; 1,5; РЧ контакт), не более	1,0; 1,5; 10 мОм
Максимальное рабочее напряжение постоянного тока (зависимо от номеров контактов, находящихся под максимальным напряжением; РЧ контакты), не более	400; 1000; 100 В
Сопротивление изоляции в нормальных климатических условиях (соответственно НЧ, РЧ соединители), не менее	5000; 1000 МОм
Рабочий ток на контакт, не более	2 А
