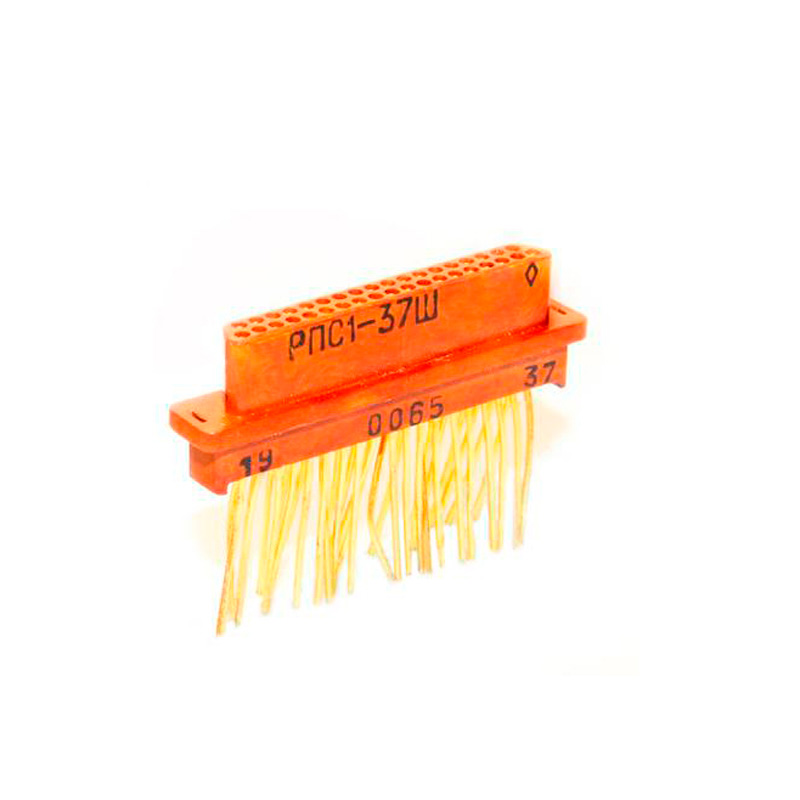

Прямоугольный соединитель РПС1-37Ш

Прямоугольный соединитель РПС1-37Ш применяется в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 100 В.

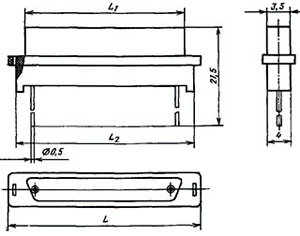

Рис.1. Габаритный чертеж соединителя РПС1-37Ш

Эксплуатация

Прямоугольный соединитель РПС1-37Ш остается работоспособным при воздействии:

• синусоидальной вибрации:
  • в диапазоне частот - от 1 Гц до 2500 Гц;
  • с амплитудой ускорения - 150 м/с2.
• пикового ударного ускорения механического удара:
  • одиночного действия - 10 000 м/с2;
  • многократного действия - 1500 м/с2.
• линейного ускорения - 1000 м/с2.
• атмосферного пониженного рабочего давления - 0,13 мПа (10-6 мм рт. ст.). температуры окружающей среды - от -60° С до +85° С.
• смены температур с учетом перегрева контактов - от -60° С до +90° С.
