Прямоугольный соединитель РПС1-7Ш-С

Прямоугольный соединитель РПС1-7Ш-С низкочастотная служит для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.

Структура условного обозначения

Прямоугольные соединители маркируются так - РПС1-7Ш-С, где:

• РПС1 - тип соединителя - соединитель низкочастотный прямоугольный.
• 7 - количество контактов.
• Ш - вилка.
• С - серебряное покрытие контактов.

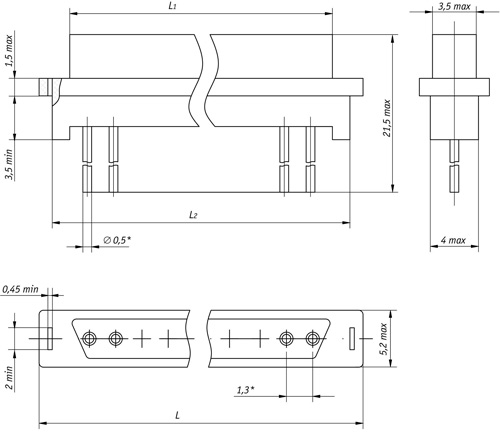

Рис.1. Габаритный чертеж соединителя РПС1-7Ш-С

Условия эксплуатации

Прямоугольный соединитель РПС1-7Ш-С остается работоспособным при воздействии:

• температуры окружающей среды - от -60° С до +85° С.
• атмосферного пониженного рабочего давления - 1,3·10-4 мПа (10-6 мм рт. ст.).
