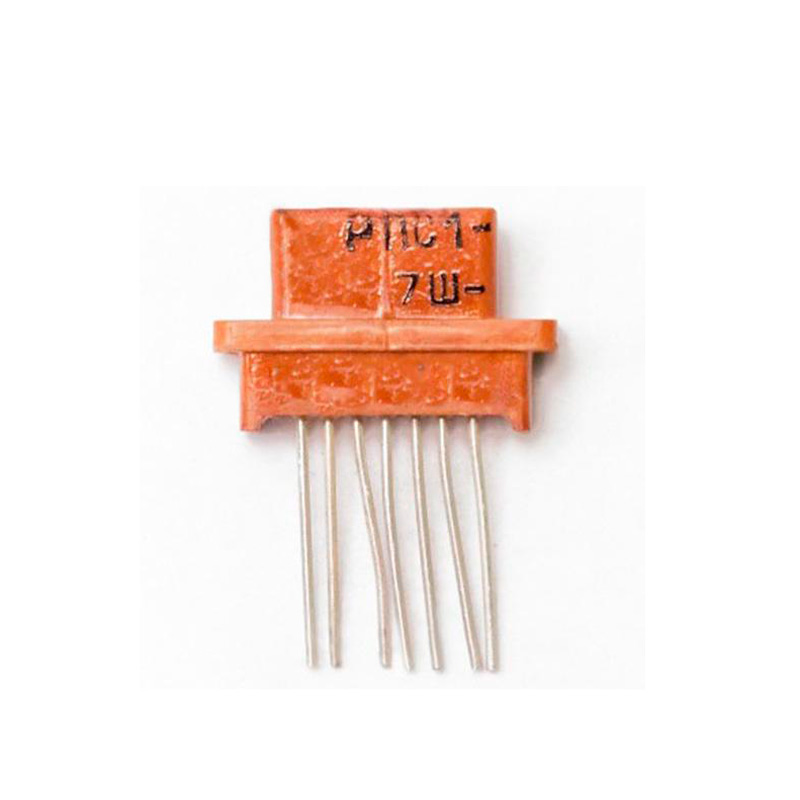

Прямоугольный соединитель РПС1-7Ш

Под заказ

Производитель:

Прямоугольный соединитель РПС1-7Ш служит для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.

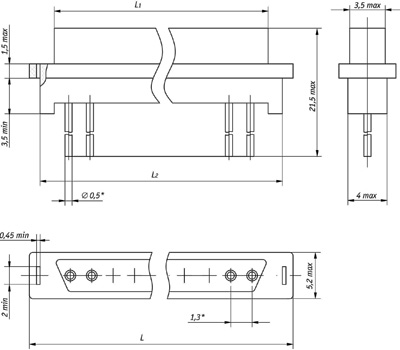

Рис.1. Габаритный чертеж соединителя РПС1-7Ш

Эксплуатация

Прямоугольный соединитель РПС1-7Ш остается работоспособным при воздействии:

температуры окружающей среды - от -60° С до +85° С.
смены температур с учетом перегрева контактов - от -60° С до +90° С.
синусоидальной вибрации:
- в диапазоне частот - от 1 Гц до 2500 Гц;
- с амплитудой ускорения - 150 м/с2.
пикового ударного ускорения механического удара:
- одиночного действия - 10 000 м/с2;
- многократного действия - 1500 м/с2.
- линейное ускорение - 1000 м/с2.
атмосферного пониженного рабочего давления - 1,3·10-4 мПа (10-6 мм рт. ст.).

Тип соединителя:	прямоугольный, низкочастотный, малогабаритный, для объемного и печатного монтажа
Климатическое исполнение:	УХЛ
Состав соединителя:	вилка, розетка
Вид корпуса:	блочный (приборный), кабельный
Исполнение монтажной части:	без кожуха
Вид сочленения:	врубное
Покрытие контактов:	золото
Способ монтажа проводов:	объемный, печатный, пайкой
Монтаж:	внутренний
Общее количество контактов:	7, 15, 21, 37
Сопротивление контактов, не более, МОм:	10
Рабочий ток на одиночный контакт, А:	1
Максимальный ток на одиночный контакт, А:	2
Максимальное рабочее напряжение, В:	100
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	1000
Минимальная наработка, часов:	10000
Количество сочленений-расчленений:	250
Срок сохраняемости, лет:	25
