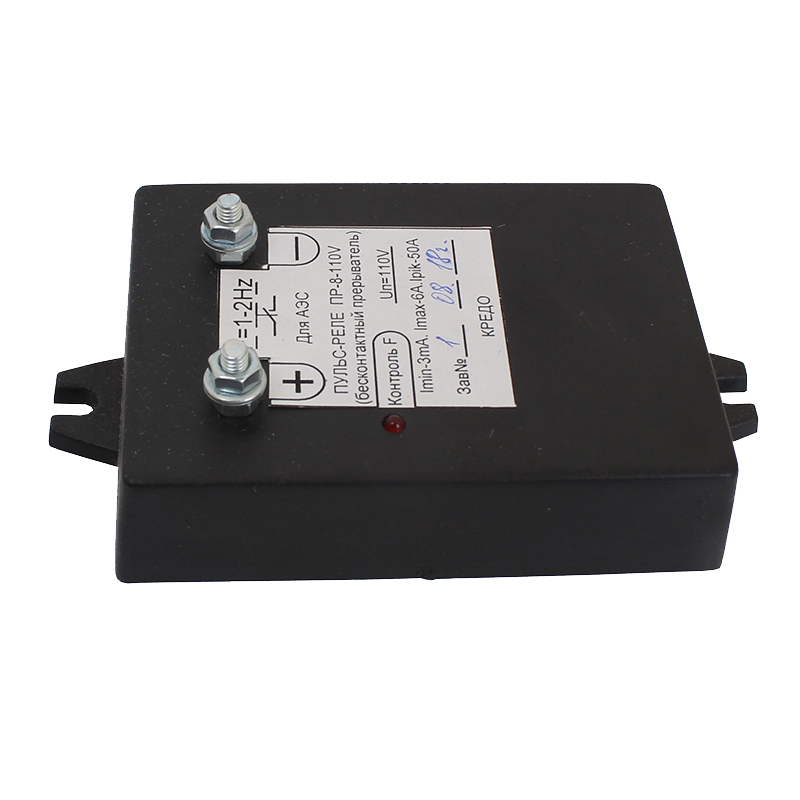

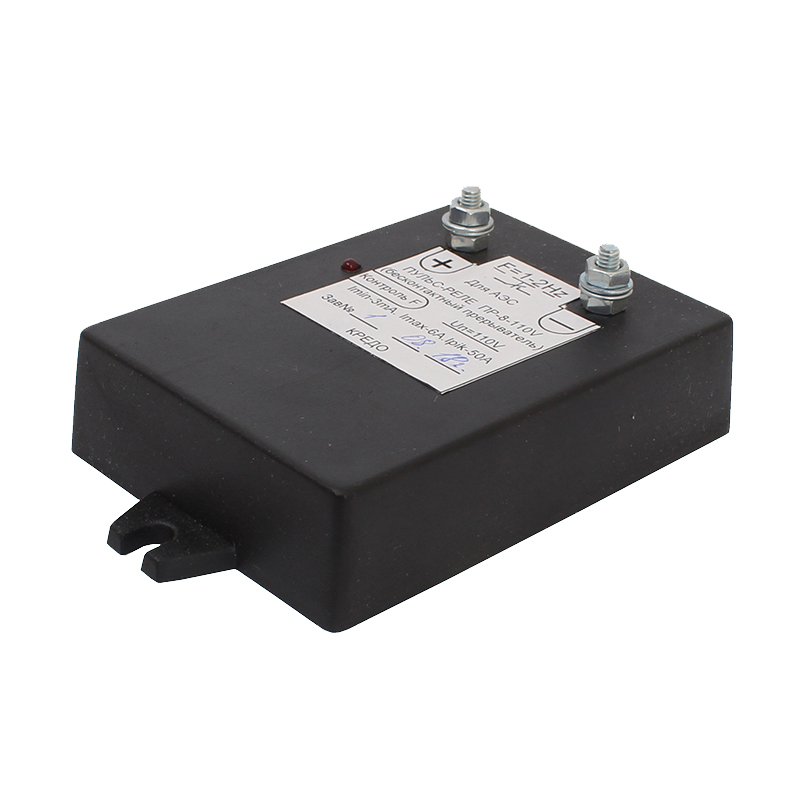

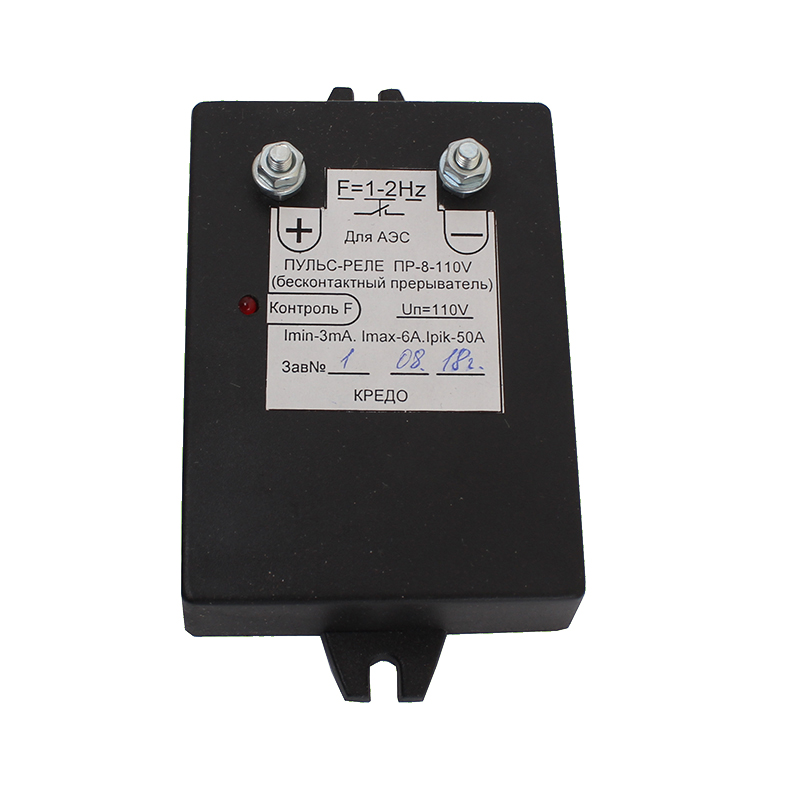

Пульс-реле ПР-8-110, ПР-8-24 и ПР-8-220

Пульс-реле ПР-8-110, ПР-8-24 и ПР-8-220 предназначено для создания мигания в электрических цепях сигнализации и автоматики промышленных объектов с напряжением питания 24В,110В,220В переменного или постоянного тока.

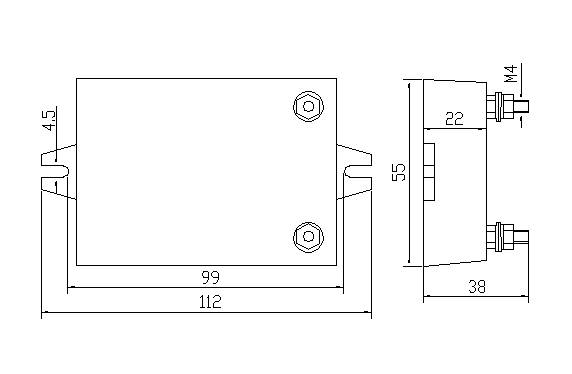

Рис.1 Габаритные размеры

Особенности

• Реле ПР-8-110п и ПР-8-220п - переменного тока.
• Заменяет прерыватели питания - ППБ-1....ППБ-4, ППБР-1 ППБР-2, ППБР-2С, РСВ 18-31.
• Адаптированно к применению с светодиодной арматурой.
• Не потребляет тока в режиме ожидания, мощность потребления в рабочем режиме 0.05Вт .
• Cодержит два входных контакта и не требует отдельного подвода питания.
• Подключение: один из выводов к шине питания другой вывод является шиной мигания.
• Подключение можно производить как к шине "+" или "-", к фазе или к "0".
• Нагрузка включается последовательно с реле
• Реле работает в диапазоне токов от 3мА до 8А.
• Ударный ток перегрузки - 60А в течении 20мс.
• Содержит встроенный индикатор контроля работы.
• Включение, выключение реле переменного тока происходит при переходе напряжения через "0".

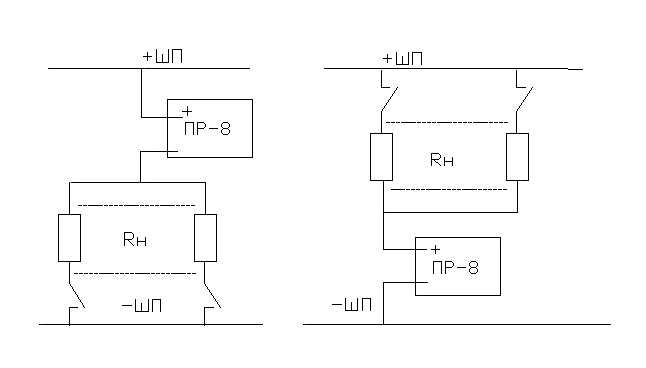

Рис.2 Для переменного тока - включение фаза-нуль
