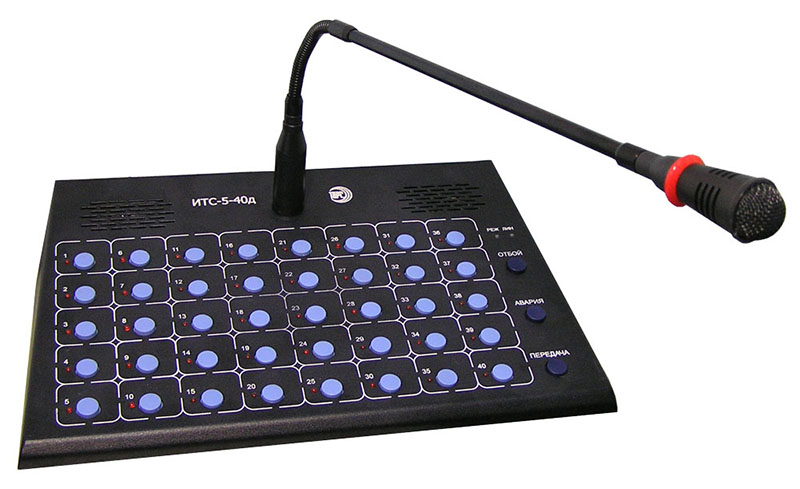

Пульт громкоговорящей избирательной связи ИТС-5-40д

Пульт громкоговорящей связи ИТС-5-40д является абонентским комплектом систем связи ИТС-32 и ИТС-8х40 и может использоваться в качестве:

• диспетчерского места;
• удаленного офисного абонента;
• абонента громкоговорящего селекторного совещания.

Принцип работы

Пульты серии ИТС-5-40д работают под управлением центрального контроллера системы связи ИТС-32 или ИТС-8х40 в режиме избирательной симплексной связи. ИТС-5-40д имеют наклонную панель с конденсаторным вычитающим микрофоном на гибкой шейке с суперкардиоидной диаграммой направленности, 40 кнопок прямых абонентов и обеспечивает качественную передачу речевых сообщений через внутренний широкополосный громкоговоритель мощностью 5 Вт. Пользователь самостоятельно устанавливает с помощью DIP переключателя индивидуальный адрес пульта в системе, программирует кнопки прямого вызова. Светодиодные индикаторы указывают на наличие свободных линий связи, занят или свободен вызываемый абонент. Если индикатор состояния линии горит зеленым - оператор, нажав одну ли несколько кнопок прямого вызова занимает одну из свободных линий связи и центральный процессор соединяет всех абонентов в сеанс. Обмен сообщениями происходит в симплексном режиме, путем поочередного нажатия кнопки "Передача". Для завершения сеанса связи оператор нажимает кнопку "Отбой". Система сама может разорвать сеанс связи в случае простоя в течение 20 секунд.

Функциональные возможности

• питание от источника переменного напряжения 220 В;
• удобный настольный моноблок;
• 40 программируемых кнопок прямого вызова;
• встроенный громкоговоритель мощностью 5 Вт;
• регулятор громкости принимаемого сигнала;
• возможность работы в системе связи ИТС-32 и ИТС-8х40;
• дальность связи может достигать 1200 м;
• наличие системы АРУ;
• наличие регулировки уровня шумозаграждения.

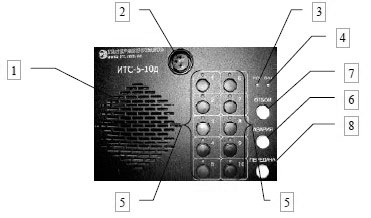

Рис.1 Схема органов управления пульта ИТС-5-40д.

1. Громкоговоритель.
2. Микрофон (либо разъем микрофона XLR).
3. Индикатор вызова абонента.
4. Индикатор состояния линии.
5. Кнопки прямой адресации с индикацией (40 шт).
6. Кнопка аварийного оповещения.
7. Кнопка освобождения линии.
8. Кнопка управления передачей/приемом.
