Пускатель бесконтактный реверсивный ПБР-21
Пускатель бесконтактный реверсивный ПБР-21 предназначен для бесконтактного управления исполнительным механизмом, в приводах которых используется однофазный электродвигатель, с электромеханическим тормозом.Оснащен внутренним источником питания для дистанционного управления транзисторными ключами.Коммутируемая способность 220В 4А.
Область применения
- Автоматизация объектов электроэнергетики и АСУ ТП энергоёмких объектов различных отраслей промышленности.
- Применяется как для автономного, так и для системного использования в АСУ ТП, в энергетике, металлургии, химической и других отраслях промышленности.
Условия эксплуатации
- По стойкости к климатическому воздействию ПБР-21 отвечает исполнению группы 4 согласно ГОСТ 22261, но для работы при температуре от минус 40 °С до плюс 70 °С.
- ПостойкостикмеханическомувоздействиюПБР-21отвечаетисполнению 5 согласно ГОСТ 22261.
- По защищенности от твердых посторонних тел (пыли), воды ПБР-21 отвечает исполнению IP30 согласно ГОСТ 14254-96.
- Пускатель ПБР-21 может эксплуатироваться только в закрытых взрывобезопасных помещениях.
Комплект поставки
- ПускательбесконтактныйреверсивныйПБР-21 - 1 шт
- Паспорт - 1 шт
- Руководство по эксплуатации - 1 экземпляр на 1-4 преобразователя при поставке в один адрес.

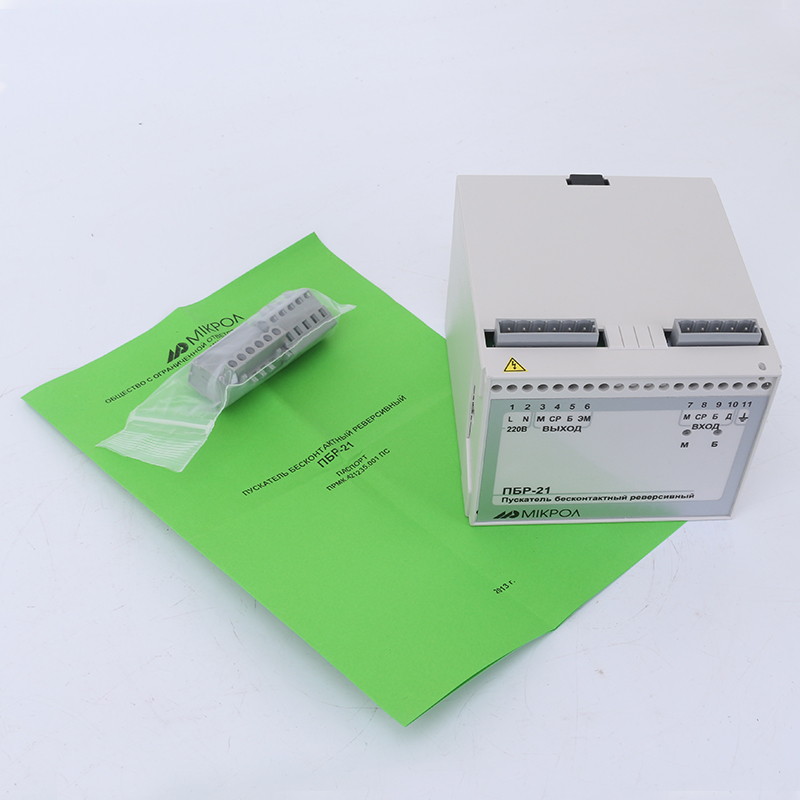

- Клеммный соединитель 232-105 - 1 шт
- Клеммный соединитель 232-106 - 1 шт
- Рычаг монтажный для клеммных соединителей 231-131 - 1 шт

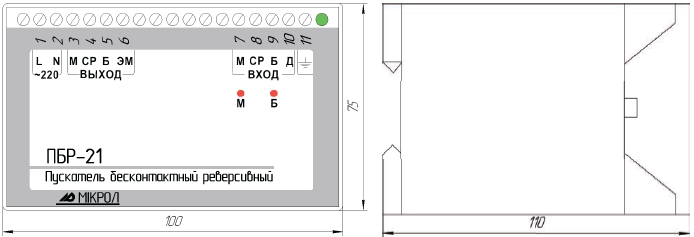

Рис.1 Габаритные размеры пускателя ПБР-21
| Параметр | Значение |
|---|---|
| Диапазон изменения входного дискретного сигнала | |
| состояние ОТКЛЮЧЕНО | от 0В до 3В |
| состояние ВКЛЮЧЕНО | от 18В до 30В |
| Максимальный входной ток (для одного канала), не более | 50 мА |
| Коммутируемый ток, не более | 4 А (длительность непрерывного включения не более 100 сек) |
| Минимально допустимое электрическое сопротивление изоляция между всеми цепями и корпусом, между входом и выходом составляет при температуре (20±5)°С и влажности не более 80% | 40 МОм |
| Электрическая изоляция между всеми цепями и корпусом, между входом и выходом выдерживает в течении 1 мин. действие испытательного напряжения переменного тока синусоидальной формы частотой 50 Гц при температуре 20°С и влажности не более 80% | 1500 В |
| Напряжение питания (сеть переменного тока частотой 50 Гц) | 220 (+22; -33) В |
| Потребляемая мощность, не более | 7 ВА |
| Габаритные размеры (ВхШхГ) | 95 х 100 х 110 мм |
| Масса, не более | 0,55 кг |
