Пускатель бесконтактный реверсивный ПБР-31
Пускатель ПБР-31 предназначен для бесконтактного управления электрическими исполнительными механизмами, в приводе которых используются трехфазные электродвигатели (ЭД) типов АОЛ, 4А, ДСР и ДСТР, эксплуатируемые вне жилых домов и не связанные с их электрическими сетями.
Область применения
Пускатель ПБР-31 может быть использован в системах автоматизированного регулирования и управления технологическими процессами в энергетике, металлургии и других отраслях промышленности.
Устройство

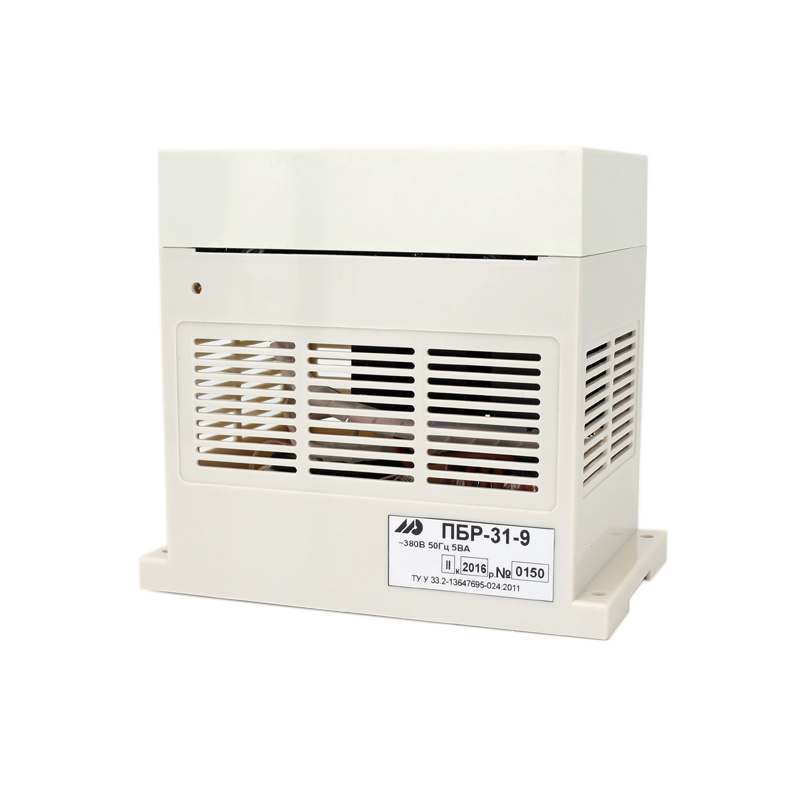

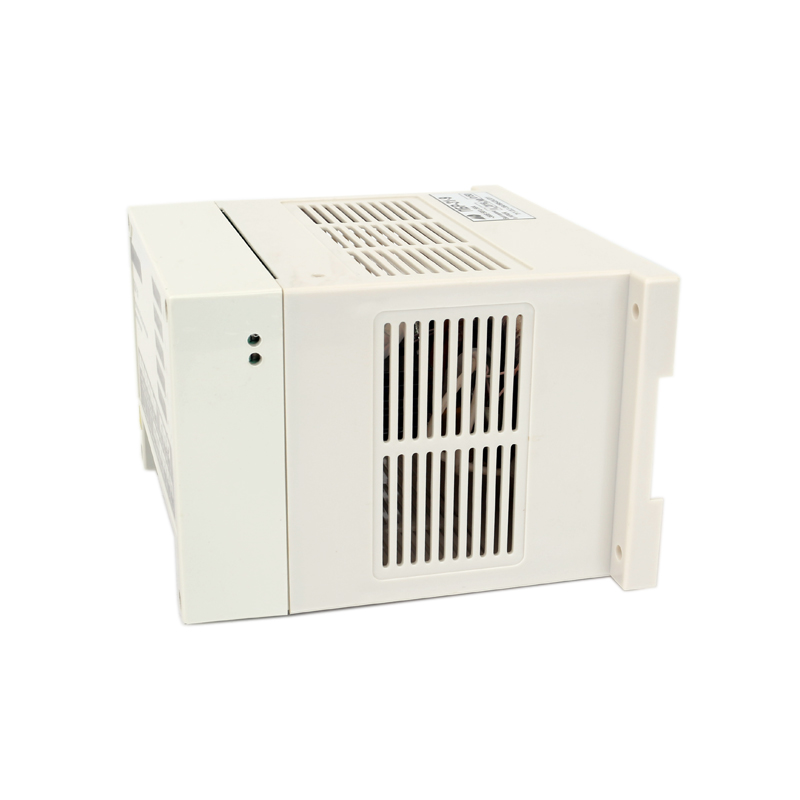

Прибор состоит из двух половинок литого ударопрочного пластмассового корпуса. Внутри корпуса размещена несущая плата с печатным монтажом. На задней стенке прибора установленные захваты для монтажа на DIN рельс.

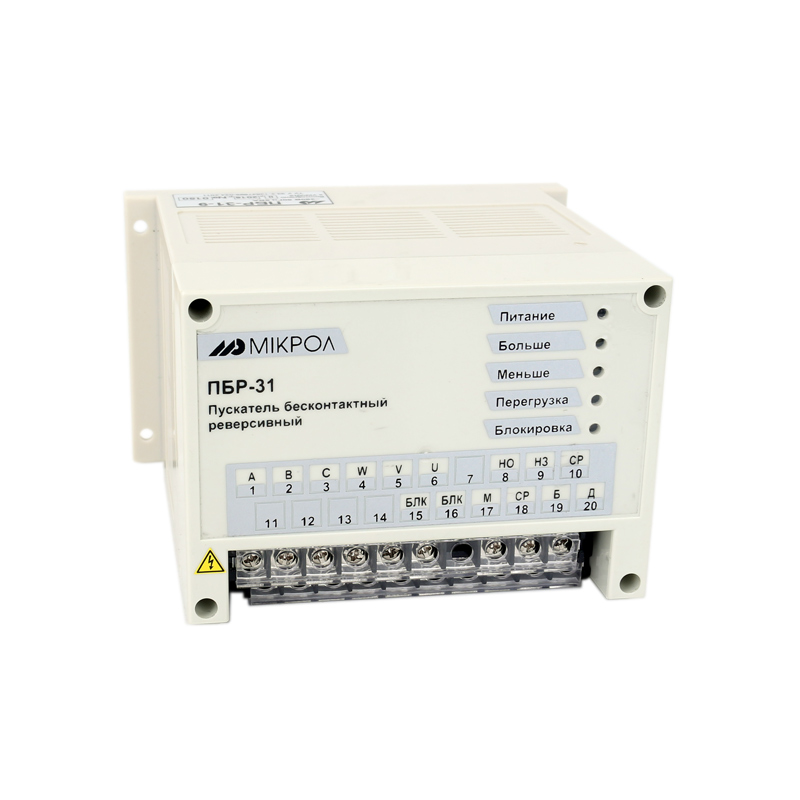

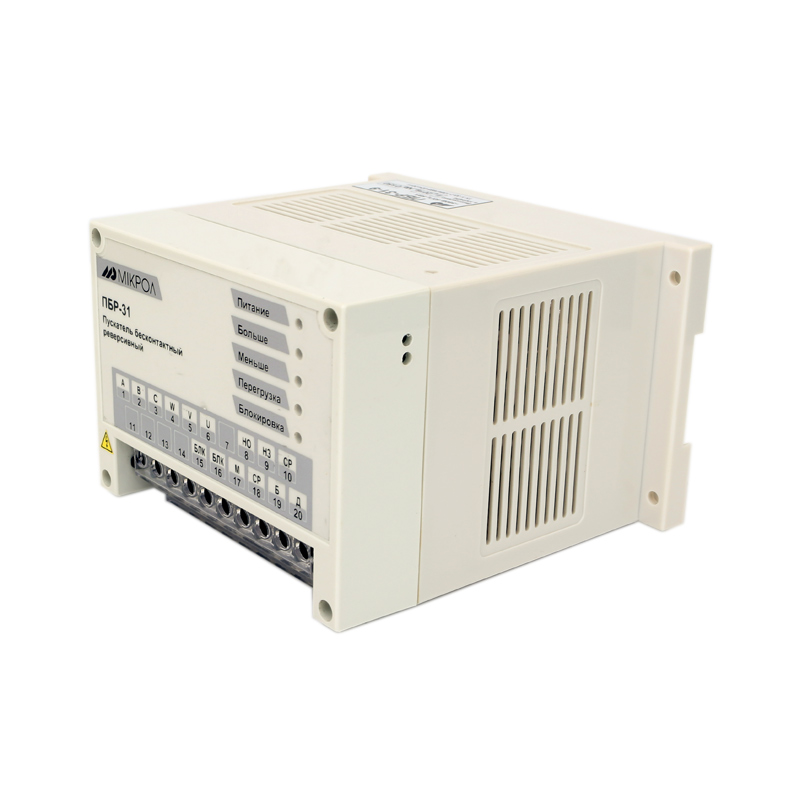

На передней панели расположены две клеммные колодки для подключения пускателя к внешним цепям, а также светодиодные индикаторы "Питание", "Больше", "Меньше", "Перегрузка", "Блокировка".
Свечение индикатора "Питание" указывает на наличие входного напряжения, "Больше" – на срабатывание ключа "больше", "Меньше" – на срабатывание ключа "меньше", "Перегрузка" – на перегрузку электродвигателя по току, "Блокировка" – на блокировку пускателя на замыкание ключей "больше", "меньше".

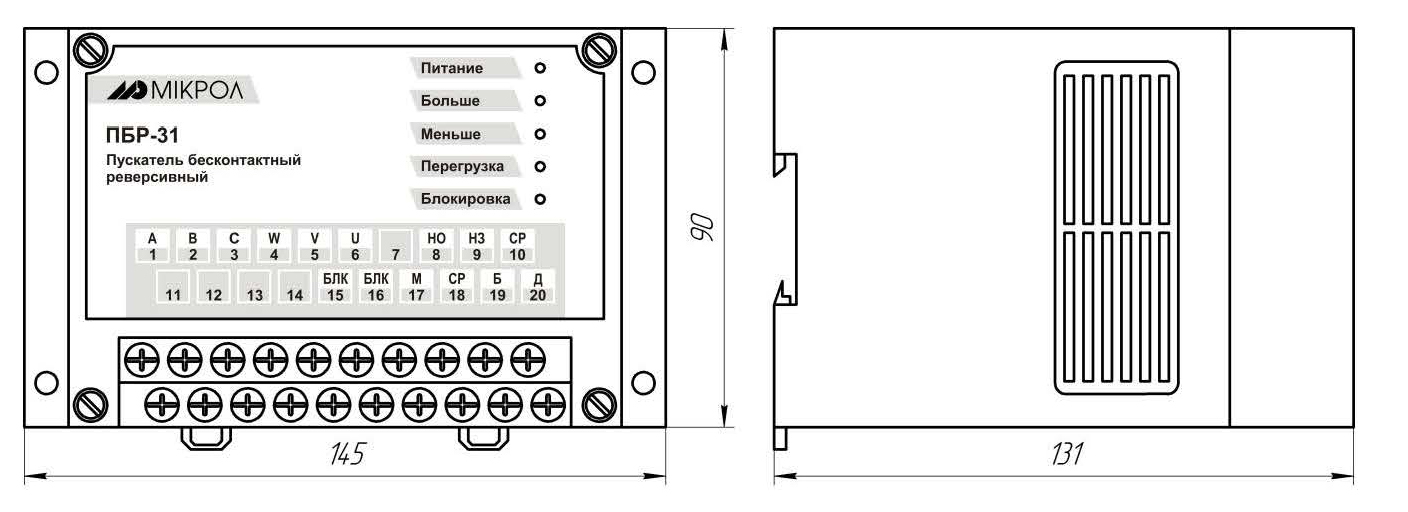

Рис.1 Габаритные размеры пускателя ПБР-31
Комплект поставки
- Пускатель бесконтактный реверсивныйПБР-31 - 1 шт
- Паспорт - 1 шт
- Руководство по эксплуатации - 1 экз. при поставке любого количества изделий данного типа в один адрес
Условия хранения пускателя
- Срок хранения в потребительской таре - не меньше 1 года.
- Пускатель должен храниться в сухом и вентилируемом помещении при температуре окружающего воздуха от минус 40°С до + 70°С и относительной влажности от 30 до 80% (без конденсации влаги). Данные требования являются рекомендуемыми.
- Воздух в помещении не должен содержать пыли и примеси агрессивных паров и газов, вызывающих коррозию (в частности: газов, содержащих сернистые соединения или аммиак).
- В процессе хранения или эксплуатации не кладите тяжелые предметы на пускатель и не подвергайте его никакому механическому воздействию, так как устройство может деформироваться и повредиться.

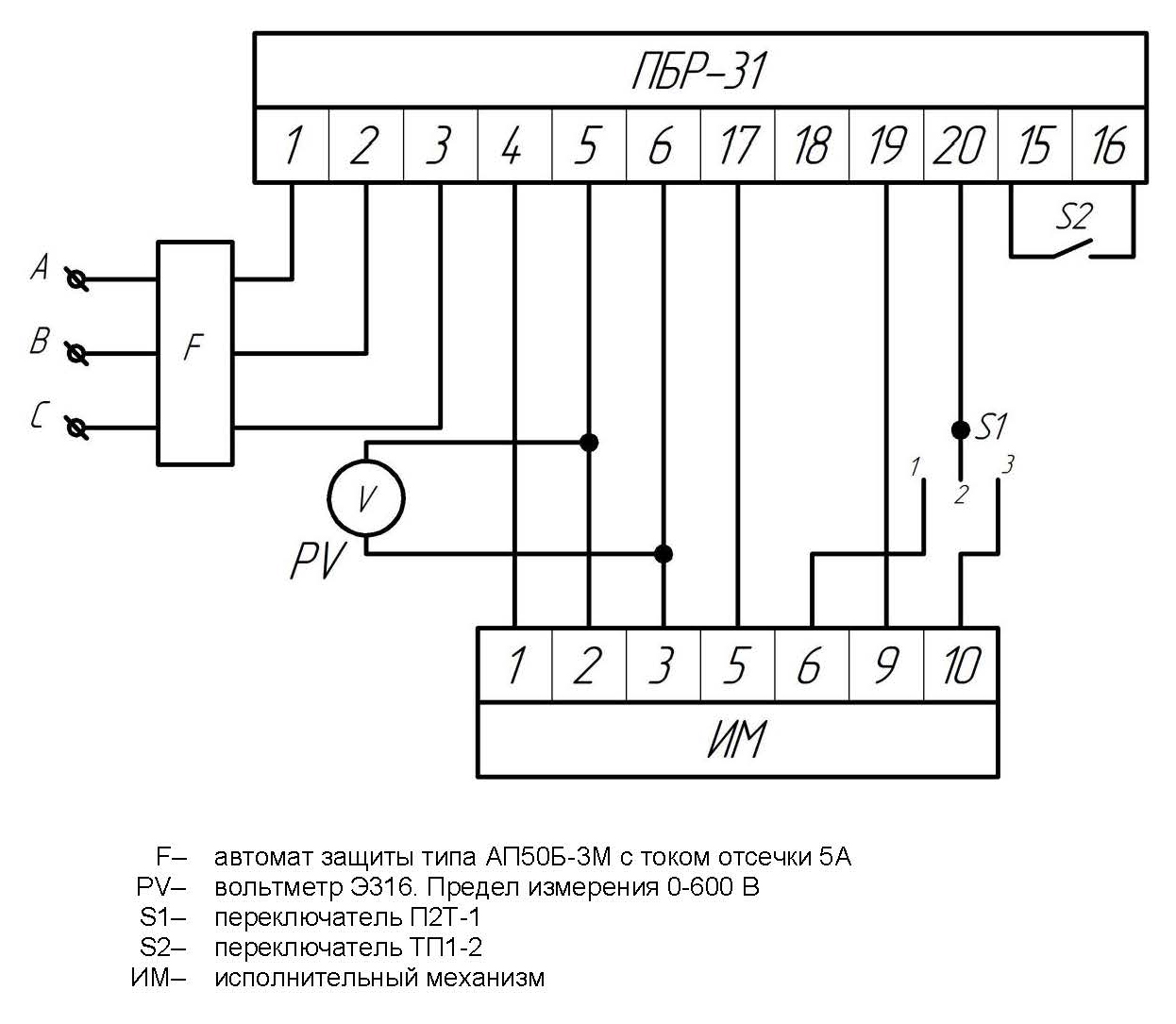

Рис.2 Схема проверки пускателя ПБР-31
| Параметр | Значение |
|---|---|
| Число фаз подключаемого ЭД | 3 |
| Номинальный ток подключаемого ЭД, не более | 9 A |
| Минимальная мощность ЭД | 40 W |
| Входное сопротивление | 2 кОм |
| Максимальный коммутируемый ток, не более: в продолжительном режиме включения | 5 А |
| Максимальный коммутируемый ток, не более: - в повторно-кратковременном реверсивном режиме с частотой включений до 630 в час и продолжительностью включений до 25 % (далее - режим ПВ 25 %) | 9 А |
| Падение напряжения на силовых ключах, не более | 3 В |
| Ток утечки силовых ключей при отсутствии сигнала управления на входе пускателя, не более | 7 мА |
| Динамические характеристики: - быстродействие (время запаздывания выходного тока) при подаче и снятии управляющего сигнала, не более | 40 мс |
| Динамические характеристики: - пускатели обеспечивают формирование паузы между реверсивными включениями, не менее | 20 мс |
| Мощность, потребляемая пускателем при отсутствии сигнала управления, не более | 5 Вт |
| Ток срабатывания защиты | Регулируемый |
| Гальваническое разделение между: силовыми цепями и корпусом пускателей, имеющих эти цепи / силовыми цепями и цепями управления и сигнализации / корпусом и цепями управления и сигнализации | + / + / + |
| Напряжение источника питания цепей управления | Нестабилизированный источник питания постоянного тока 24 V, 30 mA |
| Максимальная площадь сечения кабеля: цепи управления и сигнализации / силовые цепи | 1,5 / 2,5 мм2 |
| Напряжение питания от трехфазной сети переменного тока | 380 (+38, –57) В |
| Габаритные размеры (ВхШхГ) | 90х145х131мм |
| Степень защиты | IP30 |
| Масса, не более | 1 кг |
