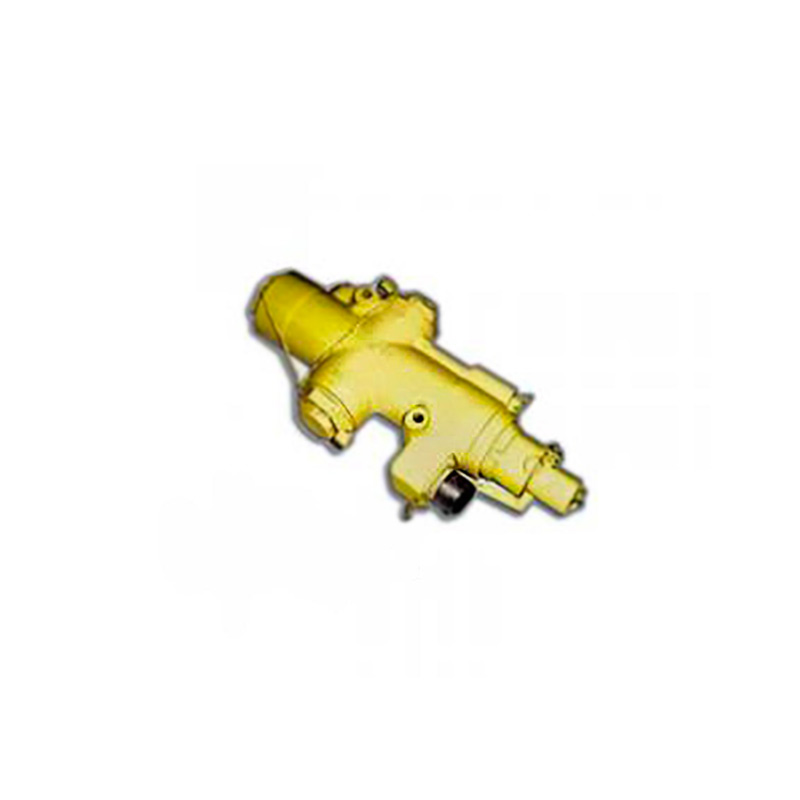

Распределитель АЕИУ.306112.001 (577-99.3382)

1

Условный проход, Ду, мм

16

2

Максимальное рабочее давление на входе, МПа (кгс/см²)

25 (250)

3

Минимальное рабочее давление на входе, МПа (кгс/см²)

3(30)

4

Номинальный (максимальный) расход рабочей жидкости м^З/с (л/мин)

1,333*10^-3 (80)

5

Потери давления в распределителе при номинальном расходе и температуре окружающей среды и рабочей жидкости 298К±10К (25°С±10°С), в линии «напор-исполнитель», не более, МПа (кгс/см²)

0,7(7)

6

Допустимый подпор на сливе, не более, МПа (кгс/см²)

3(30)

7

Время срабатывания распределителя, сек, не более

0,6

8

Род тока

постоянный

9

Напряжение питания электромагнита, V

27±2,7

10

Сила тока, потребляемого электромагнитом при температуре 293К±10К (20°С±10°С), и напряжении 24V, А, не более

0,9

11

Режим работы электромагнита

длительный

12

Рабочая жидкость:

- масло АУП ОСТ 38.01364-84

- масло МГЕ-10А ОСТ38.01281-82

- жидкость ПГВ ГОСТ 25821-83

13

Диапазон рабочих температур К(С°)

- окружающей среды

233...323 (-40..+50)

- рабочей жидкости: МГЕ-10А

243...338 (-30..+65)

АУП,ПГВ

263...338 (-10..+65)

14

Габаритные размеры, мм

264x54x119

15

Масса (без рабочей жидкости), кг, не более

1,6
