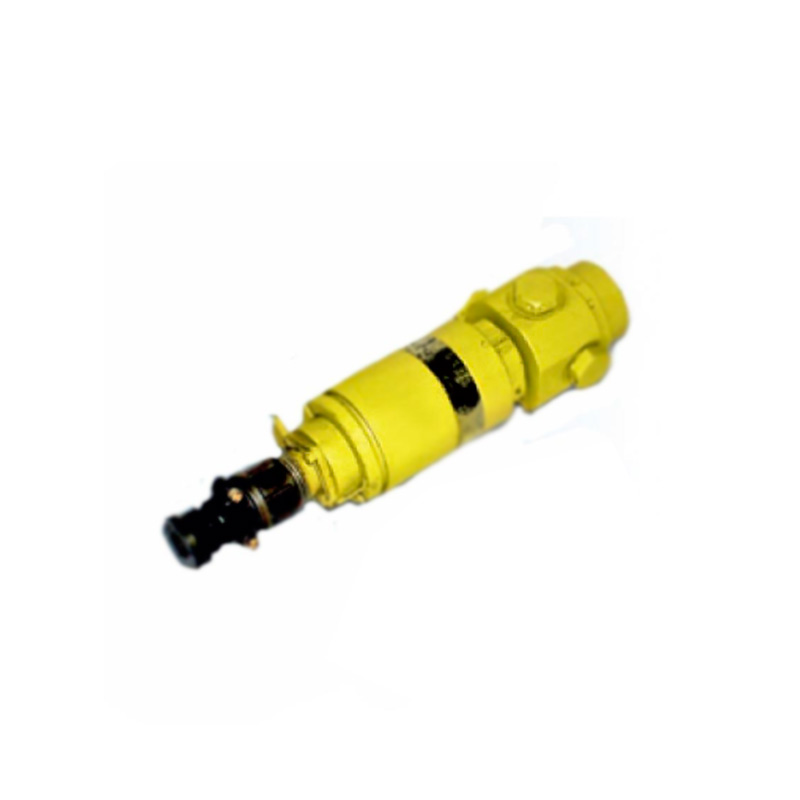

Распределитель АЕИУ.306112.003-01
Производитель:
Распределитель АЕИУ.306112.003-01 служит для изменения направления потока рабочей среды в зависимости отуправляющего воздействия с СГС и в ГСУ.

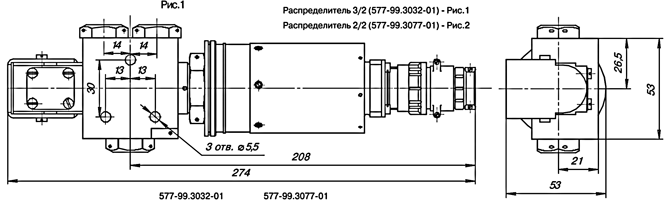

Рис.1. Габаритный чертеж распределителя АЕИУ.306112.003-01
| 1 | Условный проход, Ду, мм | 6 |
| 2 | Рабочее давление на входе, МПа (кгс/см2) | |
| 577-99.3032-01 577-99.3077-01 | ||
| 20,6 (210) 9,8 (100) | ||
| 3 | Номинальный расход рабочей жидкости мЗ/с (л/мин) | 0,416*10-3 (25) |
| 4 | Потери давления при номинальном расходе и температуре окружающей среды и рабочей жидкости 298К±10К (25°С±10°С), не более, МПа (кгс/см2) | 0,882 (9) |
| 5 | Время срабатывания распределителя, сек, не более | 0,5 |
| 6 | Внутренние перетечки рабочей жидкости за 180с (3 мин) при давлении 9,8 МПа (100 кгс/см2) и температуре рабочей жидкости и окружающей среды 298К±10К (25°С±10°С), см3, не более | |
| при приемо-сдаточных испытаниях | 1 | |
| к концу срока службы | 1,5 | |
| 7 | Род тока | постоянный |
| 8 | Рабочее напряжение электромагнита, V | 27±2,7 |
| 9 | Ток, потребляемый электромагнитом при температуре 293К±10К (20°С±10°С), и напряжении 27V, А, не более | 15 |
| 10 | Режим работы электромагнита | кратковременный |
| 11 | Рабочая жидкость: | |
| -масло АУП ОСТ 38.01364-84 | ||
| -масло МГЕ-10А ОСТ38.01281-82 | ||
| -жидкость ПГВ ГОСТ 25821-83 | ||
| 12 | Диапазон рабочих температур К(С°) | |
| - окружающей среды | 233...323 (-40..+50) | |
| - рабочей жидкости: МГЕ-10А | 243...338 (-30..+65) | |
| АУП,ПГВ | 263...338 (-10..+65) | |
| 13 | Масса гидрораспределителя, кг | |
| в состоянии поставки | 1,3 | |
| в рабочем состоянии | 1,26 | |
