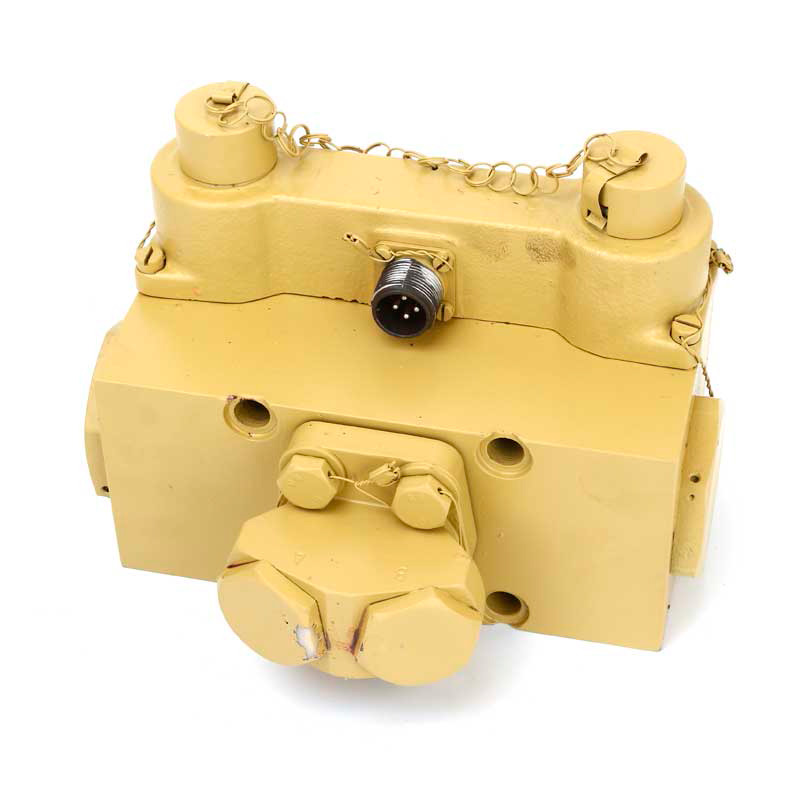

Распределитель АЕИУ.306114.002-01

Под заказ

Производитель:

Описание
Характеристики
Отзывы

Распределитель АЕИУ.306114.002-01 служит для распределения потока жидкости в силовых ГС и ГСУ.

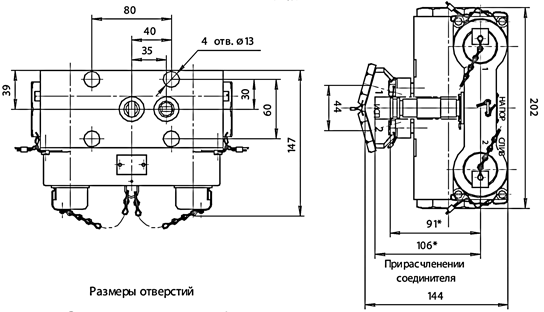

Рис.1. Габаритный чертеж распределителя АЕИУ.306114.002-01

1	Условный проход, Ду, мм	16
2	Максим, рабочее давление на входе, МПа (кгс/см2)	25 (250)
3	Минимальное рабочее давление, МПа (кгс/см2)	2(20)
4	Потери давления в линии «Напор-Исполнитель1», «Напор Исполнитель2» при номинальном расходе и температуре окружающей среды и рабочей жидкости, МПа (кгс/см2), не более
	298К±10К(25°С±10°С)	0,5(5)
	243К±10К (30°С±10°С)	0,8 (8)
	338К±10К(65°С±10°С)	0,3 (3)
5	Допустимый напор на сливе, МПа (кгс/см2)	3(30)
6	Номинальный расход рабочей жидкости мЗ/с (л/мин)	1,33*10"3 (80)
7	Время срабатывания при давлении рабочей жидкости 25МПа (250 кгс/см2), температуре 298К±10К (25°С±10°С), напряжении на электромагнитах 27В, сек, не более 0,2
8	Утечки рабочей жидкости из штуцера «слив» за 180 с (3 мин) при давлении 25МПа (250кгс/см2), температуре рабочей жидкости и окружающей среды 298К±10К (25°С±10°С), при приёмо-сдаточных испытаниях, мЗ (смЗ) не более
	-при выключенных электромагнитах	6*10-ь(6)
	-при включенном электромагните	30*10"б(30)
9	Рабочее напряжение электромагнита, В	27±2,7
10	Род тока	постоянный
11	Ток, потребляемый электромагнитом при температуре 293К±10К (20°С±10°С), напряжении 27В, А, не более	1
12	Режим работы электромагнита	длительный
13	Усилие нажатия на кнопку (руч.управл.), Н (кгс), не более	200 (20)
14	Рабочая жидкость: -масло АУП ОСТ 38.01364-84
	-масло ОМГЕ-ЮАОСТ38.01281-82
	-жидкость ПГВ ГОСТ 25821-83
15	Диапазон рабочих температур К (С°)
	-окружающей среды	233...323 (-40..+50)
	-рабочей жидкости: МГЕ-10А	243...338 (-30..+65)
	АУП, ПГВ	263...338 (-10..+65)
16	Масса, кг	4,8
