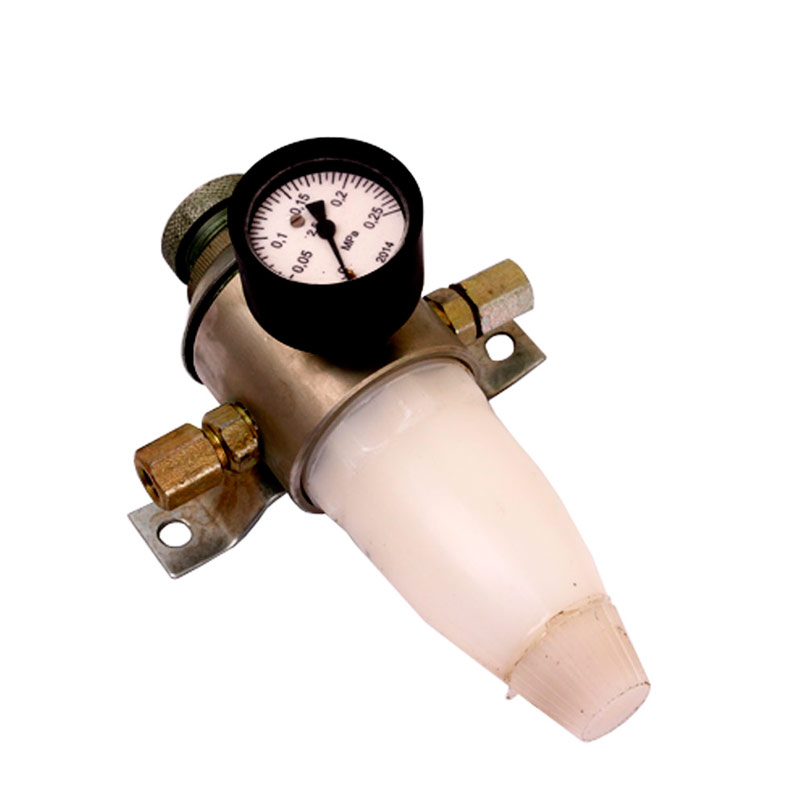

Редуктор давления РДФ-3М1

Редуктор давления РДФ-3М1 предназначен для регулирования и автоматического поддержания давления воздуха, необходимого для питания приборов и средств автоматизации, а также для очистки воздуха .

Модификации

Редукторы выпускаются двух модификаций:

• РДФ-ЗМ-1 - с манометром (основная модификация);
• РДФ-ЗМ-2 - без манометра, но с заглушённым резьбовым отверстием под манометр, закрытым заглушкой.

Устройство и принцип действия

Редуктор РДФ-3М1 - комбинированный малогабаритный прибор, в котором очищается воздух при прохождении через патрон фильтрующий и регулируется давление воздуха с автоматическим поддержанием его на заданном уровне. Регулирование давления воздуха происходит за счёт дросселирования его в зазоре между клапаном& и основанием, который образуется во время работы прибора. Автоматическое регулирование выходного давления основано на уравновешивании им усилия сжатия пружины посредством воздействия на мембрану. При нарушении равновесного состояния мембраны, возникающего из-за изменения расхода или входного давления, она прогибается в соответствующую сторону и воздействует на клапан, вызывая изменение зазора между ним и основанием.

Благодаря этому количество воздуха, поступающего в камеру выходного давления, изменяется так, что выходное давление восстанавливается до прежней величины с небольшим отклонением, обусловленным новым равновесным положением мембранного узла и соответственно новым усилием сжатия пружины.

Эксплуатации

Редуктор давления РДФ-3М1 сохраняет работоспособность:

• при температуре окружающей среды от 50 до +60 °С,
• при относительной влажности воздуха до 95 % при температуре 35 °С и при более низких температурах, без конденсации влаги.
