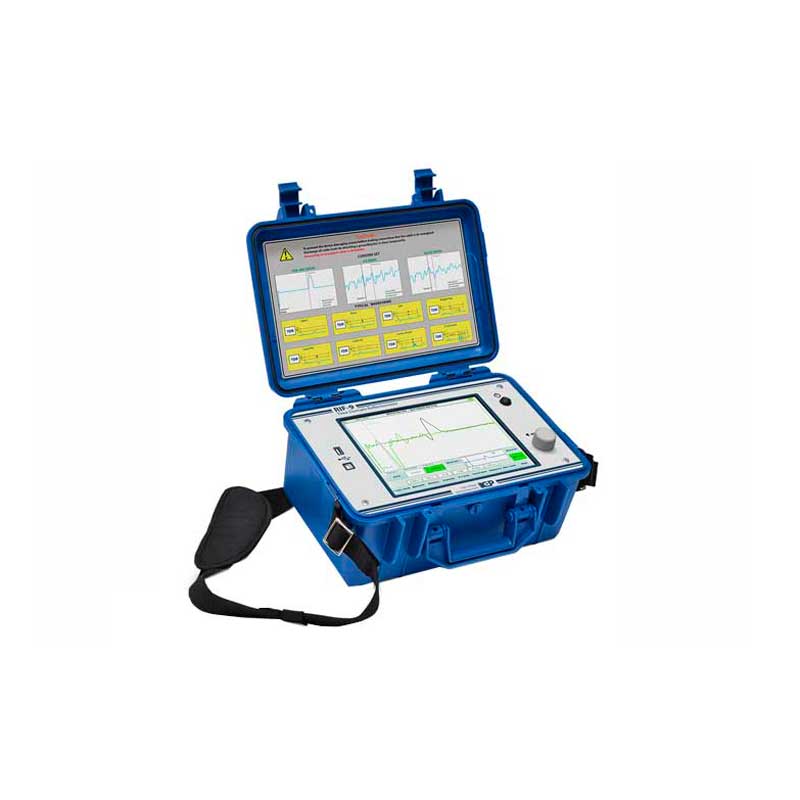

Рефлектометр РИФ-9
Рефлектометр РИФ-9 служит для определения расстояния до места повреждения кабелей связи и кабелей электроснабжения.
Функциональность
Рефлектометр РИФ-9 позволяет:
- Обнаружить и определить расстояние до места повреждения или неоднородности локационным (рефлектометрическим) методом на симметричных и несимметричных кабелях;
- Измерять длину кабелей (в том числе на барабанах и в бухтах) или расстояние до места обрыва или короткого замыкания;
- Запоминать, хранить и обрабатывать результаты измерений;
- В составе передвижной электролаборатории определять расстояние до повреждения в кабелях длиной до 100 км при всех видах повреждений без использования предварительного полного прожига изоляции.
Эксплуатация
Рефлектометр РИФ-9 остается работоспособным при воздействии:
- температуры окружающего воздуха от -10 до +40˚С,
- относительной влажности воздуха 80% при температуре +25° С,
- атмосферного давления от 630 до 800 мм рт. ст.
| № | Наименование | Количество |
| 1 | Рефлектометр РИФ-9 | 1 |
| 2 | Кабель измерительный, длина 2,4 м | 3 |
| 3 | Кабель заземления, длина 2,5 м | 1 |
| 4 | Сетевой адаптер | 1 |
| 5 | Предохранитель 5×20 (1 А / 250 В) | 3 |
| 6 | USB флеш-накопитель | 1 |
| 7 | Ремень для переноски прибора | 1 |
| 8 | Сумка для принадлежностей | 1 |
| 9 | Руководство по эксплуатации РИФ-9 | 1 |
| 10 | Руководство пользователя ПО РИФ-9 | 1 |
| 11 | Паспорт | 1 |
| Параметр | Значение |
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,50 или V/2 = 100 м/мкс), м | 60 / 120 / 250 / 500 / 1000 / 2000 / 5000 / 10000 / 20000 / 50000 / 120000 |
| Разрешающая способность, м: − при коэффициенте укорочения 1,5 (V/2 = 100 м/мкс) − при коэффициенте укорочения 1,87 (V/2 = 80,2 м/мкс) |
0,5 0,4 |
| Приведенная погрешность измерения расстояния, %, не более | 0,2 |
| Частота дискретизации, МГц | 200 |
| Точность временных меток, %, не более | 0,01 |
| Диапазон выходного сопротивления (дискретность 2 Ом), Ом | 2 − 100 |
| Параметры зондирующего импульса: − амплитуда, В − длительность, нс |
45 10 - 100000 |
| Диапазон изменения коэффициент усиления входного усилителя, дБ | от -21 … +69 |
| Количество рефлектограмм для усреднения, шт. | 1 − 64 |
| Диапазон установки коэффициента укорочения: − коэффициента укорочения − скорость распространения V/2, м/мкс |
1,000 – 3,000 50,0 – 150,0 |
| Дискретность установки − коэффициента укорочения − скорость распространения V/2, м/мкс |
0,001 0,001 |
| Объём энергонезависимой памяти: − рефлектограмм с параметрами − данных о коэффициентах укорочения кабелей |
1000 500 |
| Максимальное напряжение на измерительных входах, В, не более | 50 |
| Методы измерения расстояния: − TDR (импульсный метод) − ICE (токовый метод) − Decay (метод связи по напряжению) − ARC метод (импульсно-дуговой метод) |
да да да да |
| Объём энергонезависимой памяти: − рефлектограмм с параметрами − данных о коэффициентах укорочения кабелей |
1200 1000 |
| Связь с компьютером | USB, USB Flash, RS-485 |
| Обновление прошивки через USB Flash (firmware update) | да |
| Разрешение индикатора, точек | цветной сенсорный TFT 800×600, TFT, сенсорный |
| Продолжительность непрерывной работы, часов, не менее | 6 |
| Питание и заряд: − напряжение аккумуляторной батареи, В − ток, потребляемый от аккумуляторной батареи, А, − напряжение внешнего источника питания, В − ёмкость встроенной аккумуляторной батареи, мАч − ток заряда батареи, мА − ток утечки при выключенном питании, мА, не более |
12 AGM 1 24 9000 1000 1 |
| Габаритные размеры, мм | 366×270×178 |
| Масса с батареей, кг, не более | 8 |
