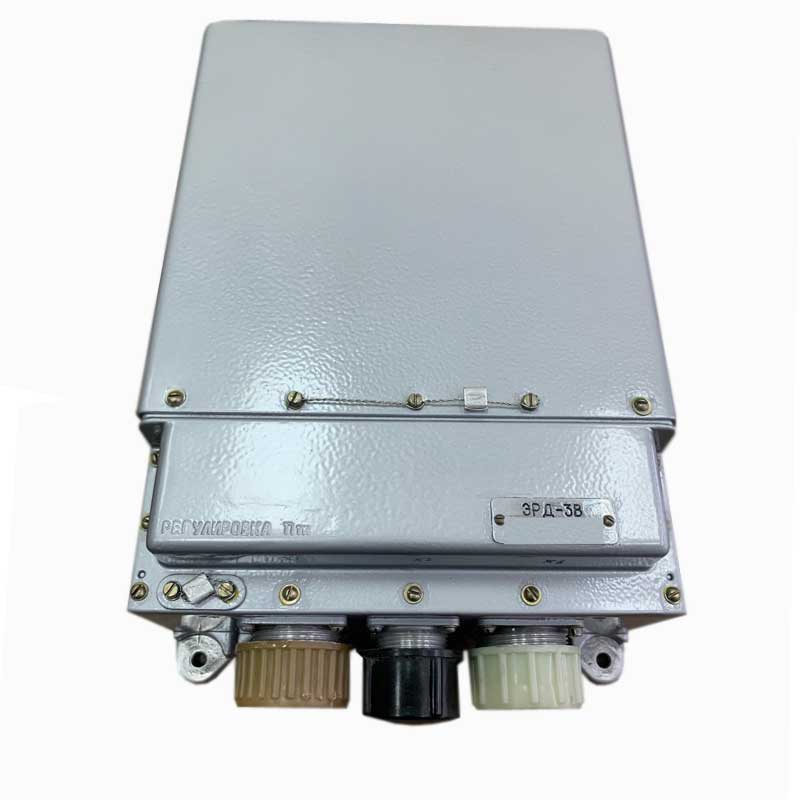

Регулятор двигателя электронный ЭРД-3УВМ серии 2

Регулятор двигателя электронный ЭРД-3УВМ серии 2 служит для приема электрических сигналов с датчиков электронной части системы регулирования, нормирования и преобразования принятых с датчиков сигналов, формирования по заданной программе сигналов управления исполнительными механизмами расхода топлива и останова двигателя.

Функциональные возможности

Регулятор двигателя электронный ЭРД-3УВМ серии 2 обеспечивает:

• Ограничение частоты вращения турбокомпрессора на взлетном режиме по заданному закону;
• Эквидистантное смещение характеристики от +2% до минус 4% (дискретность не более 0,2%);
• Ограничение минимального значения вращения турбокомпрессора 101%;
• Ограничение значения частоты вращения турбокомпрессора в зависимости от температуры воздуха на входе в двигатель;
• Снижение ограничиваемого значения частоты вращения турбокомпрессора на 4%;
• Расчет по заданному закону и выдача управляющего воздействия на исполнительный механизм (ИМ) расхода топлива;
• Выдача (и снятие) сигналов управления на ИМ приемистости МКТ163;
• Передача ни ИМ расхода топлива управляющего сигнала регулятора температуры;
• Выработка сигнала на ИМ останова двигателя;
• Контроль исправности АЗСТ и цепей ИМ останова двигателя;
• Выдача команды на сигнализатор «ОТКЛЮЧЕНИЕ ЭРД»;
• Автоматический контроль электрических цепей датчиков, преобразования информации в цифровой код, исправности работы вычислителя;
• Снятие управляющих сигналов с ИМ-47, МКТ-163 при обнаружении отказа.

Конструкция

Регулятор двигателя электронный ЭРД-3УВМ серии 2  состоит из:

• Источник питания,
• Автомат защиты свободной турбины,
• Контур ограничения частоты вращения турбокомпрессора.

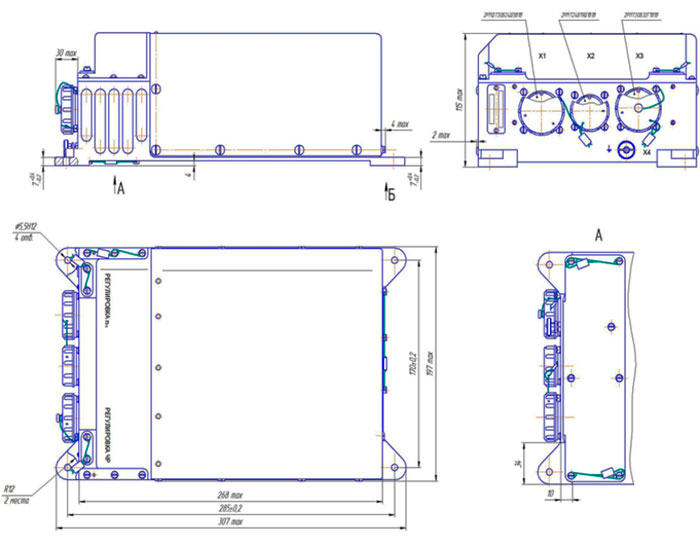

Рис.1. Габаритный чертеж ЭРД-3УВМ серии 2
