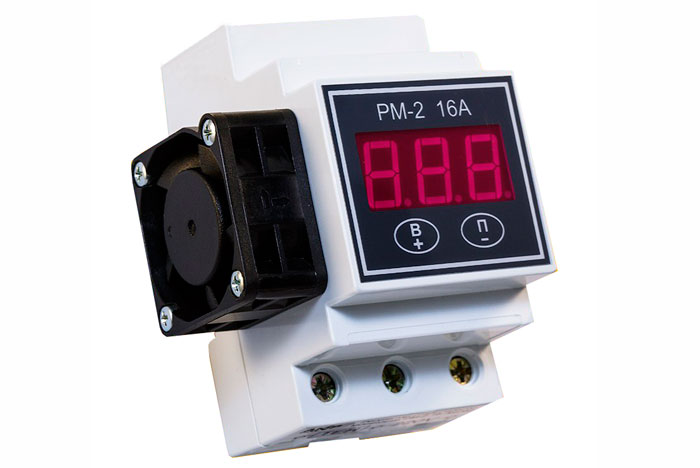

Регулятор РМ-2-16А
Прибор РМ-2-16А является модификацией РМ-2 и предназначен для регулирования рабочей мощности различных электроприборов.
Устройство и принцип действия
Особенностью регулятора РМ-2-16А является то, что он на выходе всегда имеет стабильное задаваемое напряжение, вне зависимости от колебаний напряжения на входе (если только оно не опустится выше заданного выходного). Таким образом, прибор функционирует как понижающий стабилизатор напряжения.
Регулятор имеет настройку выходного напряжения в точности до 1 В, может индицировать на светодиодном экране значение входного или выходного напряжения. Есть индикация аварийной ситуации, если выставленное выходное напряжение выше входного, а также если пробит симистор. Прибор можно откалибровать по эталонному вольтметру.

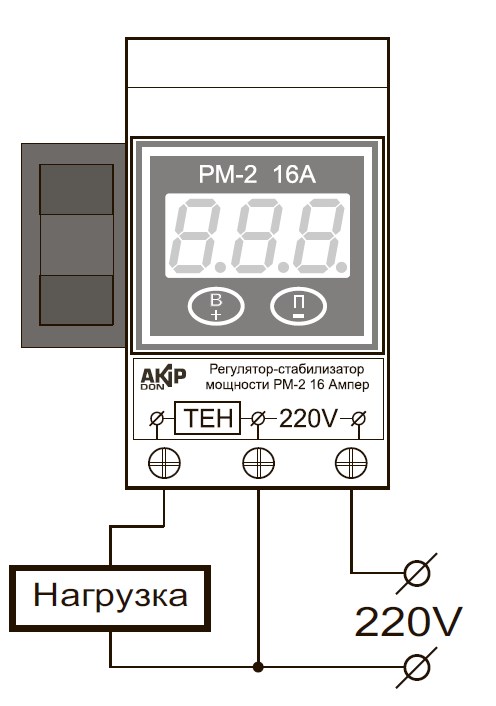

Рис.1 Схема монтажа прибора РМ-2-16А
Применяется
Регулятор широко используется для изменения мощности паяльника, электрообогревателя, частоты вращения асинхронного электродвигателя, стабилизации напряжения, мощности и температуры ТЭНов, регулирования яркости свечения ламп накаливания, для управления электродрелью, электронаждаком, в составе автоматики ректификационной колонны, дистиллятора, в других технологических процессах.
| Параметры | Значение |
| Напряжение питания прибора | от 160 до 300 Вольт 50 Гц |
| Диапазон напряжения, поступаемого на нагрузку | от 35 до 255 В |
| Стабильность поддержания заданного напряжения | плюс-минус 1 В |
| Максимальный коммутируемый ток при cos φ =1 | 16 А |
| Максимальная мощность нагрузки | 3500 Вт при U=220 V, 4000 Вт при U=255 В, 560 Ватт при U=35 В |
| Коммутирующий нагрузку элемент | встроенный симистор |
| Способ монтажа (подключения) | DIN-рейка |
| Габаритные размеры | 5х9х6,5 см (эквивалент 3 стандартных токовых автомата) |
| Место, занимаемое прибором | эквивалентно 6 стандартных токовых автоматов с учетом зазоров |
| Температура среды, окружающей прибор | от +5 до +50 °С |
