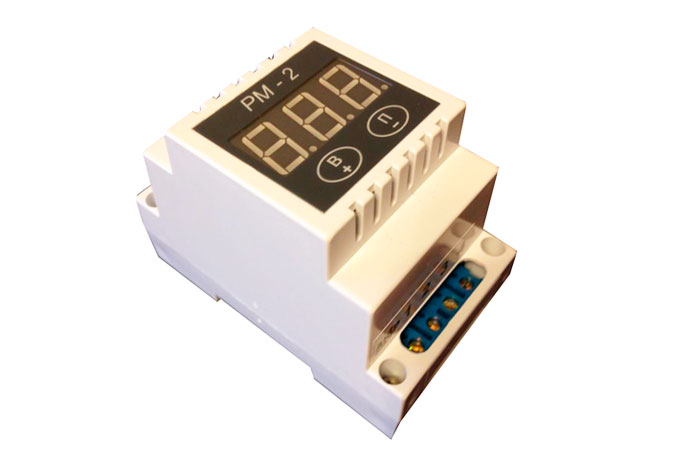

Регулятор РМ-2

Регулятор РМ-2 предназначен для регулирования рабочей мощности различных электроприборов.

Модификации

• РМ-2-16А.

Принцип действия

Регулятора мощности РМ-2 Заключается в поддержании на нагрузке потребителя заданного высокостабильного и высокоточного (до ± 1 В) эффективного (среднеквадратичного) значения напряжения переменного тока с частотой 50 Гц. Коммутация нагрузки осуществляется посредством управления внешним симистором (триаком).

Прибор РМ-2 имеет настройку выходного напряжения в точности до 1 В, может индицировать на светодиодном экране значение входного или выходного напряжения. Есть индикация аварийной ситуации, если выставленное выходное напряжение выше входного, а также если пробит симистор. Регулятор можно откалибровать по эталонному вольтметру.

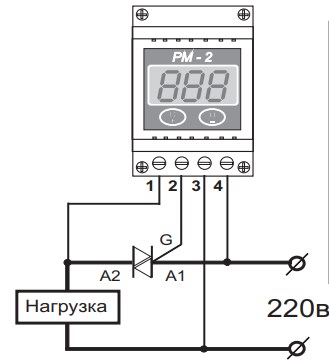

Рис.1 Схема монтажа прибора РМ-2

Применение

Регулятор широко используется для изменения мощности паяльника, электрообогревателя, асинхронного электродвигателя, стабилизации напряжения и мощности ТЭНов, регулирования яркости свечения ламп накаливания, для управления электродрелью, электронаждаком, в составе автоматики ректификационной колонны, дистиллятора, в других технологических процессах.
