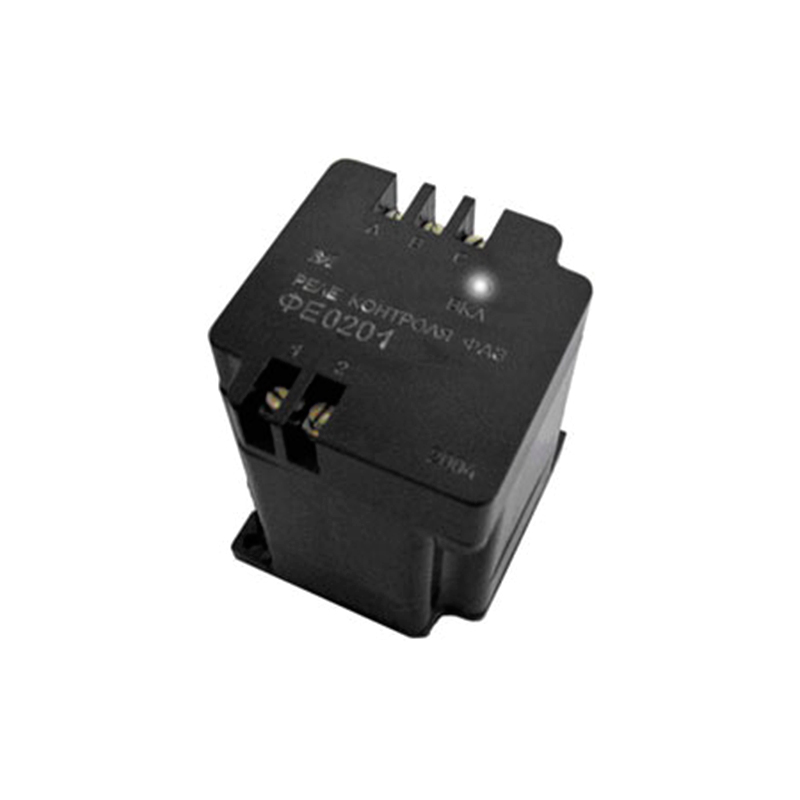

Реле контроля фаз ФЕ0201
Производитель:
Реле контроля фаз ФЕ0201 предназначено для контроля наличия и симметрии напряжения и порядка чередования фаз в трёхфазной сети с номинальным линейным напряжением 3х380 В, частотой 50 Гц и может быть использовано для защиты трехфазных асинхронных электродвигателей мощностью до 100 кВт от:
- недопустимой асимметрии напряжения;
- работы на двух фазах;
- недопустимого симметричного уменьшения напряжения;
- обратного чередования фаз.
Условия эксплуатации
- По климатическим условиям эксплуатации реле контроля фаз соответствует УХЛ4 по ГОСТ 15150-69.
- Диапазон рабочих температур от -30 до +40°.
- Относительная влажность до 96% при температуре +25°.
Комплект поставки
- Реле ФЕ0201 – 1 шт.
- Руководство по эксплуатации – 1 экз.
| Параметр | Значение |
|---|---|
| При номинальном напряжении контролируемой сети (клеммы “А”, “В”, С”) и прямом чередовании фаз реле включается (замыкается контакт, клеммы “1” и “2”) и не выключается при изменении напряжения в одной фазе или при симметричном изменении напряжения во всех трех фазах в пределах | от 187 В до 242 В |
| Реле выключается при уменьшении напряжения в одной фазе или симметричном уменьшении напряжения во всех трех фазах | до 110 В (в т.ч. и при обрыве фазы) и не включается при обратном чередовании фаз |
| Режим работы реле | продолжительный |
| Рабочее положение реле в пространстве | любое |
| Коэффициент возврата реле (отношение напряжения выключения реле к напряжению включения) не менее | 0,85 |
| Допустимый уровень искажения синусоидальной кривой напряжения по ГОСТ 13109-97 (Кu) не более | 12% |
| Время срабатывания реле при обрыве фазы не более | 0,1 с |
| Потребляемая мощность реле не более | 2 Вт |
| Масса | 250 г |
