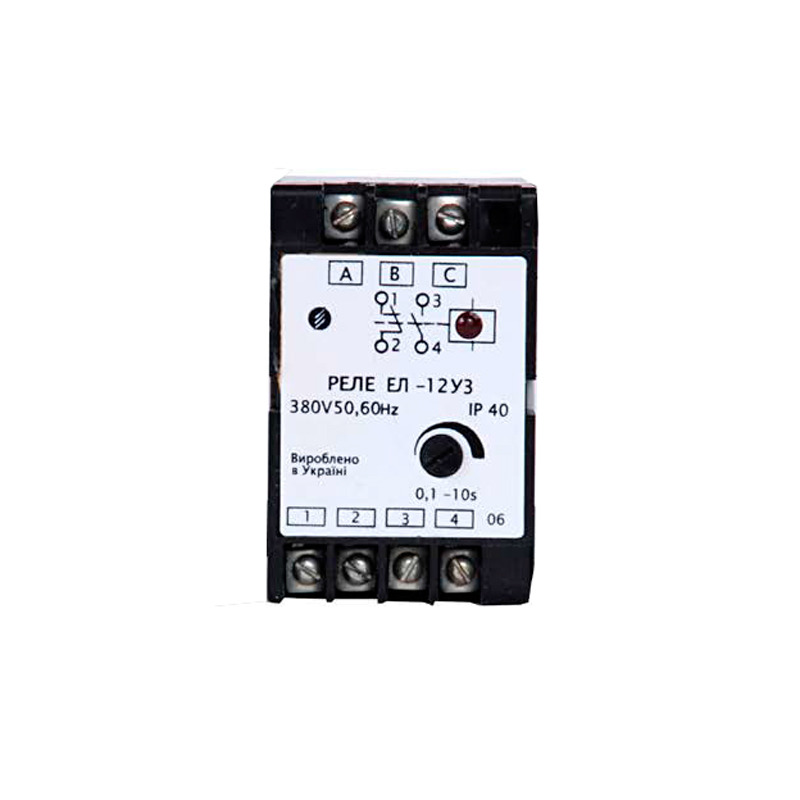

Реле контроля напряжения ЕЛ-12

Реле контроля напряжения ЕЛ-12 предназначено для:

• контроля допустимого уровня сетевого напряжения;
• контроля наличия и правильности чередования фаз в системах трехфазного напряжения;
• контроля отсутствия слипания фаз;
• контроля симметричности сетевого напряжения (перекоса фаз);
• отключения нагрузки при выходе за допустимые пределы уровня сетевого напряжения путем размыкания цепи управления;
• контроля уровня сетевого напряжения после отключения нагрузки и автоматического ее включения после восстановления параметров напряжения к норме;
• индикации возникновения или отсутствия аварийной ситуации в контролируемой сети.

Устройство и принцип действия

Реле выполнены в конструктивном исполнении для выступающего монтажа с передним присоединением проводов. Все элементы схемы смонтированы на плате печатного монтажа, которая вставляется в корпус, состоящий из передней панели и съемного кожуха. Реле имеют 1 замыкающий и 1 размыкающий контакты, электрически не связанные друг с другом.

Реле ЕЛ-12 состоит из следующих частей:

• воспринимающая часть;
• логическая часть;
• сравнивающая часть;
• исполнительный орган.

При подаче на реле симметричного трехфазного напряжения допустимой величины с прямым порядком чередования фаз на выходе логической части реле появляется последовательность импульсов с частотой и временным сдвигом, соответствующими частоте и временному сдвигу фазных напряжений.

Сравнивающая часть схемы контролирует наличие импульсов и порядок их следования и выдает сигнал на включение выходного электромагнитного реле и свечение светодиода.

При всяком недопустимом изменении трехфазного напряжения или при изменении порядка чередования фаз на выходе логической части исчезает последовательность импульсов и по истечении выдержки времени выдается сигнал на отключение выходного электромагнитного реле.

Светодиод гаснет. Значение времени срабатывания задается переменным резистором, ось которого выведена на лицевую панель реле. Регулирование выдержки времени плавное.

Эксплуатация

Реле ЕЛ-12 рассчитаны на эксплуатацию при следующих параметрах окружающей среды:

• диапазон рабочих температур от -40 до +55 °С;
• относительная влажность окружающего воздуха - до 98 % при 25°С;
• атмосферное давление от 550 до 800 мм рт. ст.;
• окружающая среда - невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, разрушающих изоляцию и металлы
