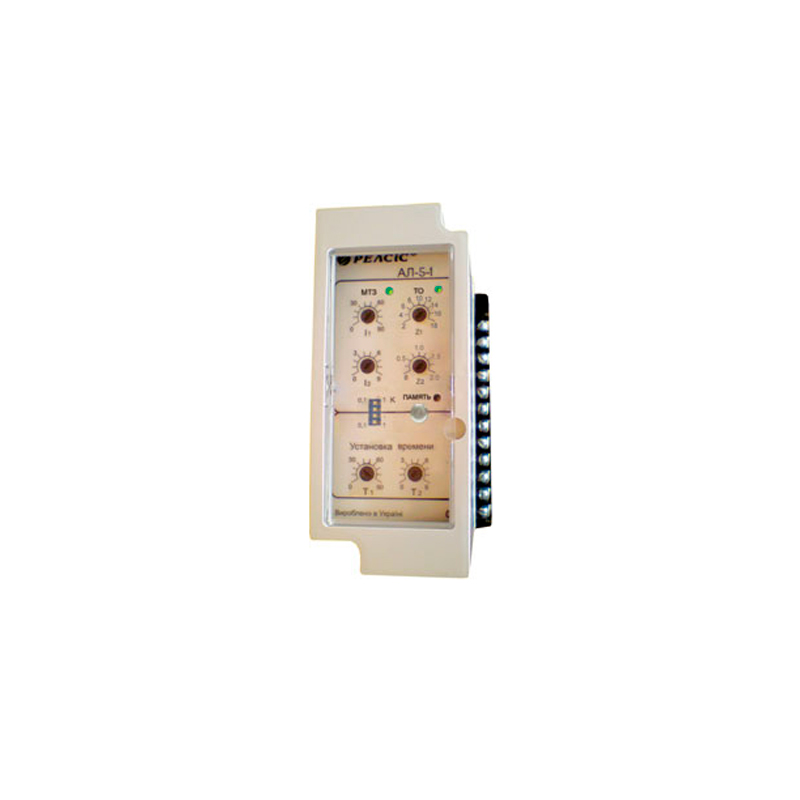

Реле максимального тока АЛ-5

Реле АЛ-5 предназначено для выполнения функций токовой релейной защиты при коротких замыканиях и перегрузках:

• кабельных и воздушных линий;
• трансформаторов (например, резервной защиты);
• электродвигателей и др.

Область применения

Реле могут использоваться в схемах релейной защиты присоединений (0,4...35) кВ подстанций электроэнергетических компаний, промышленных, коммунальных и сельскохозяйственных предприятий, предприятий водного хозяйства и т.д..

Функциональные возможности

Реле максимального тока АЛ-5 обеспечивают:

• максимальную токовую защиту (МТЗ) с одной независимой и двумя зависимыми характеристиками срабатывания, которые можно выбрать микропереключателями на передней панели;
• токовую отсечку (ТО) с двумя уставками времени срабатывания (50-70)мс и (100-120) мс, которая задается с передней панели;
• возможность отключения токовой отсечки с передней панели или дистанционно замыканием внешнего контакта для организации логической защиты шин ЛЗШ);
• возможность задания общих для двух фаз уставок тока срабатывания МТЗ, тока срабатывания отсечки (в кратностях к току срабатывания МТЗ от 2 до 20 с шагом 0,25), времени срабатывания МТЗ;
• светодиодную индикацию с памятью срабатывания выходных реле, которая для двух светодиодов обеспечивается в течение не менее 8 часов после снятия тока, одним светодиодом - не менее 12 часов;
• возможность просмотра и сброса индикации срабатывания при помощи кнопки на передней панели.

Эксплуатация

Реле АЛ-5 изготавливаются в климатических исполнениях У категории 3 по ГОСТ 15150 - 69 для поставок в районы с умеренным и холодным климатом и могут эксплуатироваться в следующих условиях:

• закрытые неотапливаемые помещения, где температура и влажность несущественно отличаются от температуры и влажности окружающего воздуха;
• диапазон рабочих температур от -40 до +55 ºС при высоте местности до 2000 м над уровнем моря, относительная влажность окружающего воздуха
• до 98 % при температуре 25 ºС (исполнение У3).
• окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.
