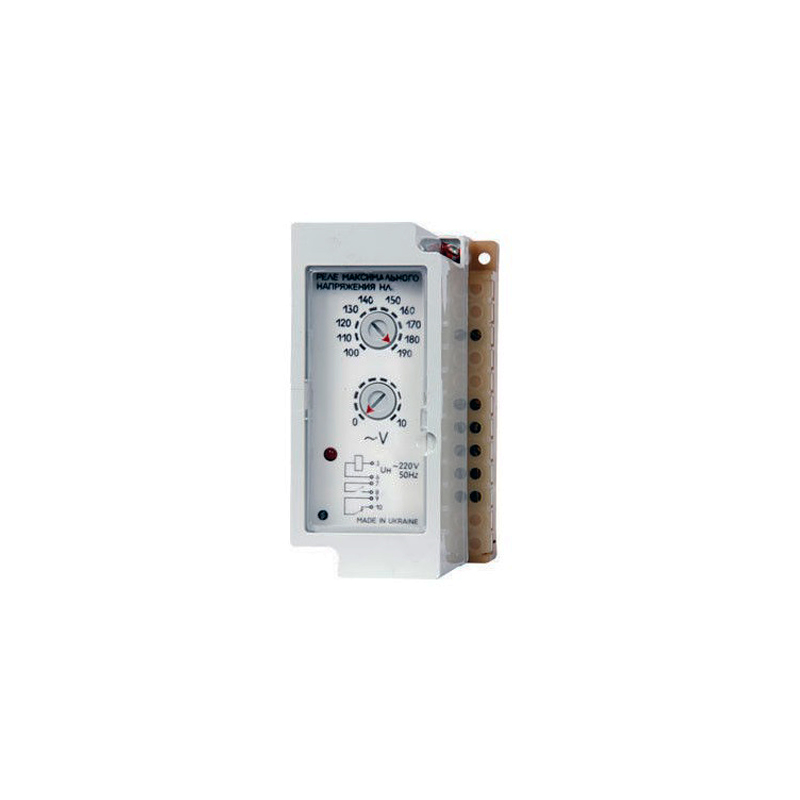

Реле напряжения НЛ-4

Реле напряжения НЛ-4 предназначено для коммутации электрических цепей в устройствах защиты и автоматики энергетических систем при достижении входным напряжением определенного, предварительно установленного уровня.

Конструктивное исполнение

Реле выполнены в едином конструктивном исполнении для выступающего монтажа с передним присоединением проводов под винт и с задним присоединением проводов под винт. Все элементы схемы смонтированы в общем корпусе, состоящем из клеммной колодки (цоколя) и кожуха. На цоколе установлен трансформатор напряжения (НЛ4, НЛ5) и кронштейны, служащие для крепления платы печатного монтажа и лицевой панели. На лицевой панели установлены переключатели уставок напряжения срабатывания. Верхний переключатель имеет 10 ступеней, каждая из которых равна 0,1 уставки минимального напряжения соответствующего диапазона, а нижний переключатель, имея 10 ступеней, позволяет выставлять промежуточные значения с дискретностью 0, 01 от минимальной уставки.

Эксплуатация

Реле НЛ-4 могут эксплуатироваться в следующих условиях:

• закрытые неотапливаемые помещения, где температура и влажность несущественно отличаются от температуры и влажности окружающего воздуха;
• диапазон рабочих температур:
  • от -40 до +55 ºС при высоте местности до 1000 м и
  • от -40 до 50 ºС при высоте местности до 2000 м над уровнем моря;
• относительная влажность окружающего воздуха – до 80 % при температуре 25 ºС (исполнение У3) и до 98 % при температуре 35 ºС без конденсации влаги (исполнение Т3);
• окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.
