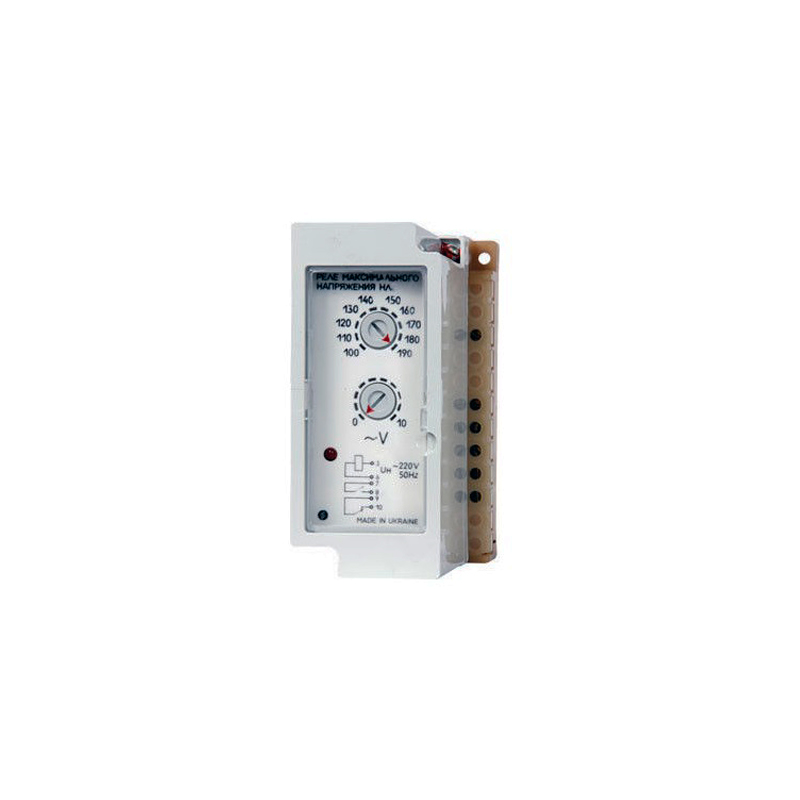

Реле напряжения НЛ-8

Реле напряжения НЛ-8 предназначено для коммутации электрических цепей в устройствах защиты и автоматики энергетических систем при достижении входным напряжением определенного, предварительно установленного уровня.

Конструктивное исполнение

Реле выполнены в едином конструктивном исполнении для выступающего монтажа с передним присоединением проводов под винт и для утопленного монтажа с присоединением проводов под винт.

Все элементы схемы смонтированы в общем корпусе, состоящем из клеммной колодки (цоколя) и кожуха.

На цоколе установлены кронштейны, служащие для крепления платы печатного монтажа и лицевой панели. На лицевой панели установлены переключатели уставок контролируемого параметра срабатывания (напряжение, сопротивление изоляции, амплитуда пульсации, время срабатывания), оси которых выведены на переднюю панель «под шлиц».

Реле НЛ8 содержит следующие основные узлы: узел стабилизации напряжения, пороговый усилитель, релейный усилитель, узел регулирования уставок. Узел стабилизации напряжения обеспечивает пороговый усилитель стабилизированным напряжением «+12,5 В». Питание осуществляется от источника питания реле, к которому реле подключается зажимами 1 и 11.

Комплектность

• реле НЛ-8 - 1 шт.;
• этикетка - 1 шт.;
• руководство по эксплуатации - 1 - 3 шт. на партию реле, отправляемую в один адрес, или в необходимых количествах, если это было оговорено в заказе.
